модель 2023 года
- Модель XR150
- Код модели XR150LE AC

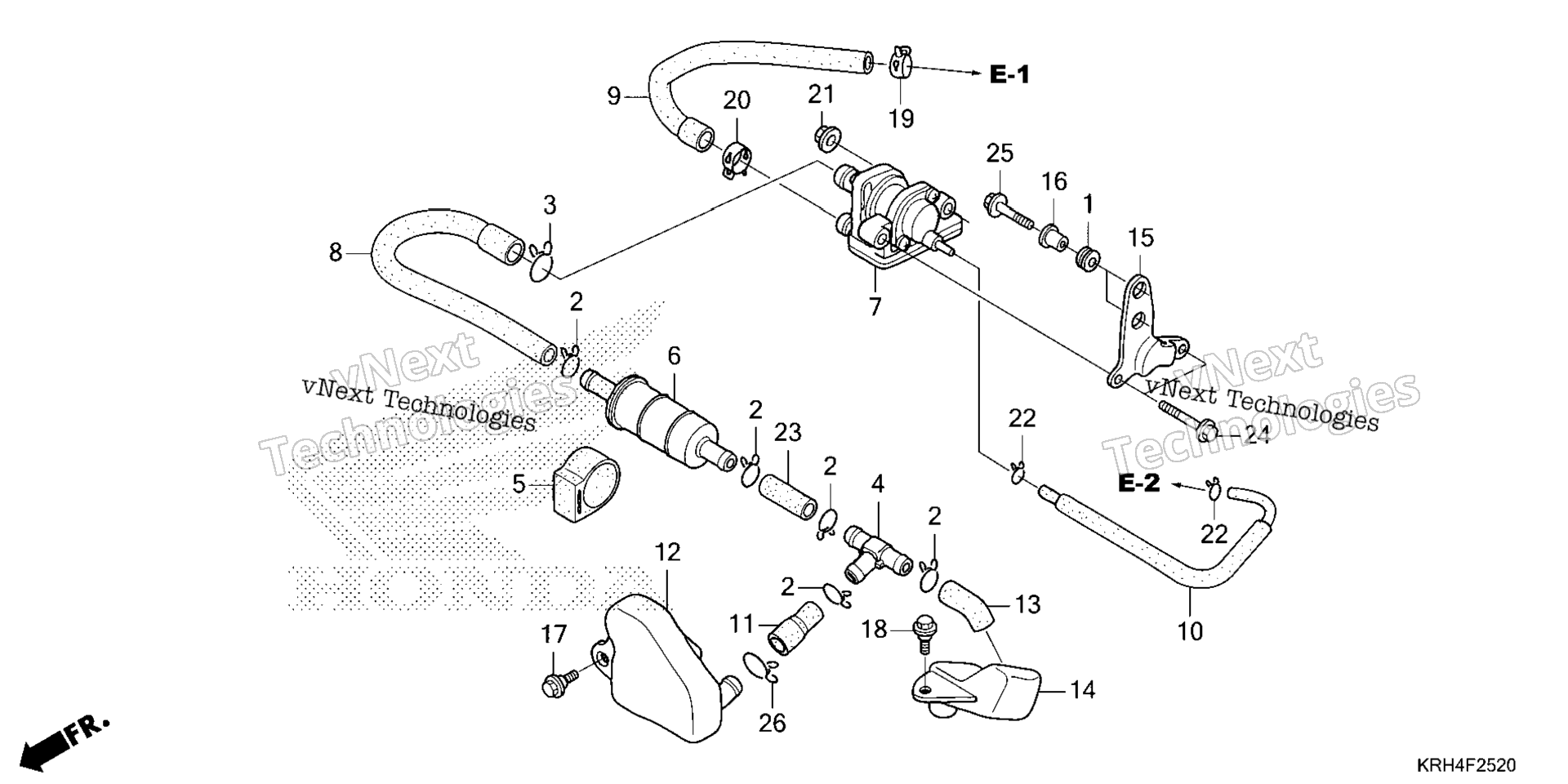

Схема Воздушный всасывание клапана для XR150LE AC
Схема
Детали
Номер
Наименование детали
Цена
1
GROMMET A, RR. COVER art. 11344-KRH-900
По запросу
2
CLIP, TUBE art. 15772-KRH-G01
По запросу
3
CLIP, BREATHER TUBE art. 15772-GW3-980
По запросу
4
T-JOINT art. 16180-KRH-901
По запросу
5
CUSHION, FUEL STRAINER art. 16905-KRH-900
По запросу
6
FILTER, AIR art. 17260-KRH-900
По запросу
7
VALVE ASSY., AIR SUCTION art. 18600-KRH-651
По запросу
8
TUBE, SUCTION art. 18601-KRH-D20
По запросу
9
TUBE, REED VALVE art. 18602-KRH-A00
По запросу
10
TUBE, AIR SUCTION VALVE CONTROL art. 18604-KRH-A00
По запросу
11
TUBE, EXCHANGE art. 18605-KRH-D20
По запросу
12
SUB-TANK, RESONATOR art. 18610-KRH-D20
По запросу
13
TUBE A, INNLET art. 18656-KRH-900
По запросу
14
CASE, WATER INLET art. 18657-KRH-D20
По запросу
15
BRACKET, AIR SUCTION VALVE art. 50543-KRH-A00
По запросу
16
COLLAR, LOCK SETTING art. 83119-KRH-900
По запросу
17
BOLT, FLANGE (6MM) art. 90101-KRH-900
По запросу
18
BOLT, FLANGE (6MM) art. 90110-KRH-900
По запросу
19
CLIP, HOSE art. 90678-KRH-900
По запросу
20
CLAMP, TUBE (D17) art. 91405-KRH-900
По запросу
21
NUT, FLANGE (6MM) art. 94050-06000
По запросу
22
CLIP, TUBE (B7) art. 95002-02070
По запросу
23
BULK HOSE, VACUUM (8X1000) (8X35) art. 95005-80001-20M
По запросу
24
BOLT, FLANGE (6X16) art. 95701-06016-00
По запросу
25
BOLT, FLANGE (6X20) art. 95701-06020-00
По запросу
26
CLIP, OIL DRAIN TUBE art. 15771-KV6-000
По запросу
