модель 2023 года
- Модель XR150
- Код модели XR150LE AC

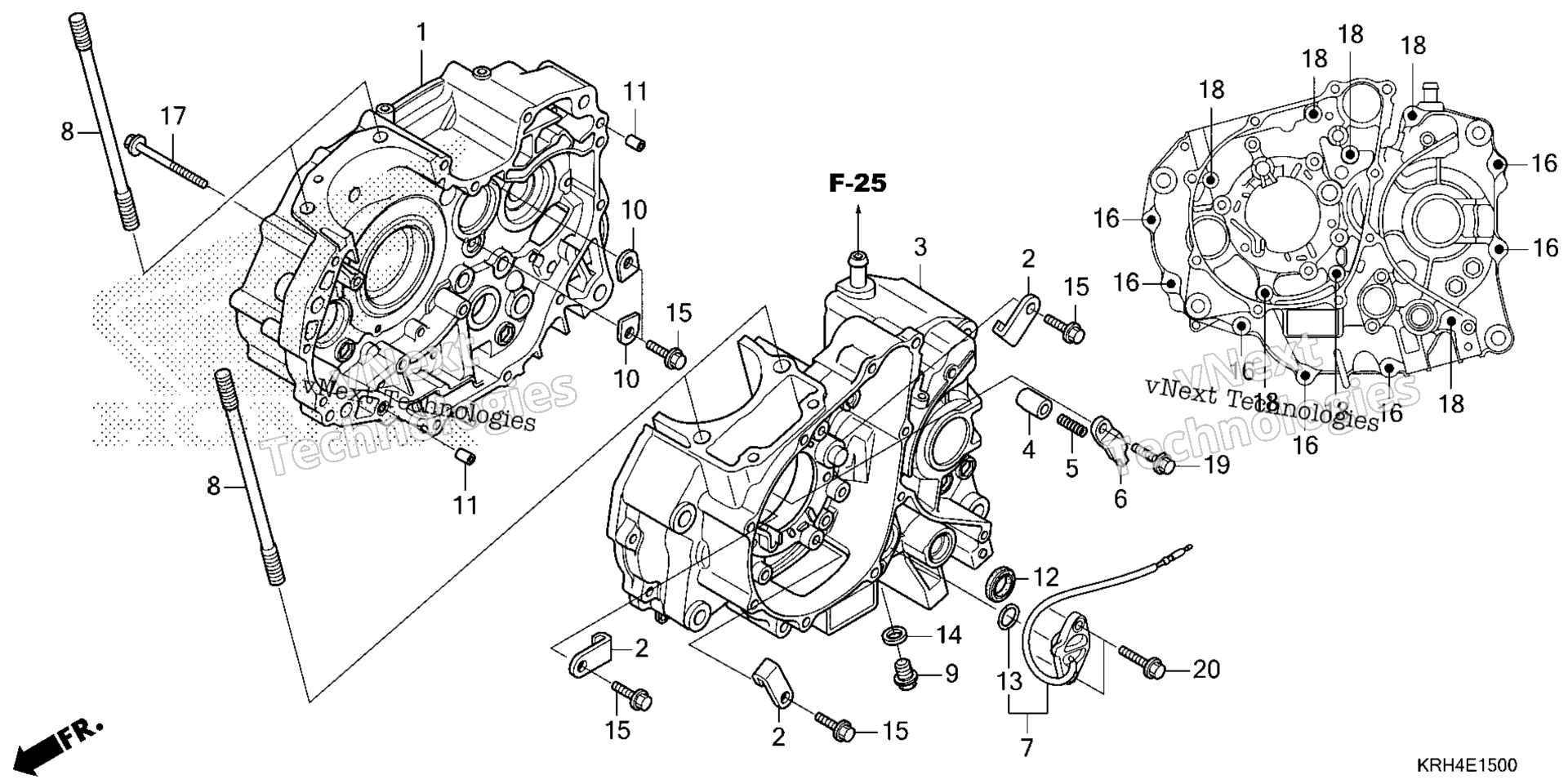

Схема картера для XR150LE AC
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE, R. (ES) art. 11100-KRH-650
По запросу
2
PLATE, L. BEARING SETTING art. 11108-KTT-900
По запросу
3
CRANKCASE, L. (ES) art. 11200-KRH-650
По запросу
4
PLUG, BEARING PUSH art. 11215-KRM-840
По запросу
5
SPRING, BEARING PUSH art. 11216-KRM-840
По запросу
6
PLATE, BEARING PUSH art. 11217-KRM-840
По запросу
7
SWITCH SET, NEUTRAL (TOYO DENSO) art. 35750-KYE-900
По запросу
8
BOLT, CYLINDER STUD (8X140) art. 90031-KTT-900
По запросу
9
BOLT, DRAIN PLUG (12MM) art. 90131-KRM-840
По запросу
10
PLATE, BEARING HOLDER art. 90441-KRM-840
По запросу
11
PIN, DOWEL (8X14) art. 90702-KRM-840
По запросу
12
OIL SEAL (14X22X5) art. 91203-KSP-911
По запросу
12
OIL SEAL (14X22X5) (KOK) art. 91203-KSP-913
По запросу
13
O-RING (19.4X2.3) art. 91305-KPH-900
По запросу
14
Кольцо 12MM Honda art. 94109-12000
По запросу
15
BOLT, FLANGE (6X16) art. 95701-06016-00
По запросу
16
BOLT, FLANGE (6X40) art. 95701-06040-00
По запросу
17
BOLT, FLANGE (6X45) art. 95701-06045-07
По запросу
18
BOLT, FLANGE (6X70) art. 95701-06070-00
По запросу
19
BOLT, FLANGE (6X18) art. 96001-06018-00
По запросу
20
BOLT, FLANGE (6X20) art. 96001-06020-00
По запросу
