модель 2023 года
- Модель XR150
- Код модели XR150LE AC

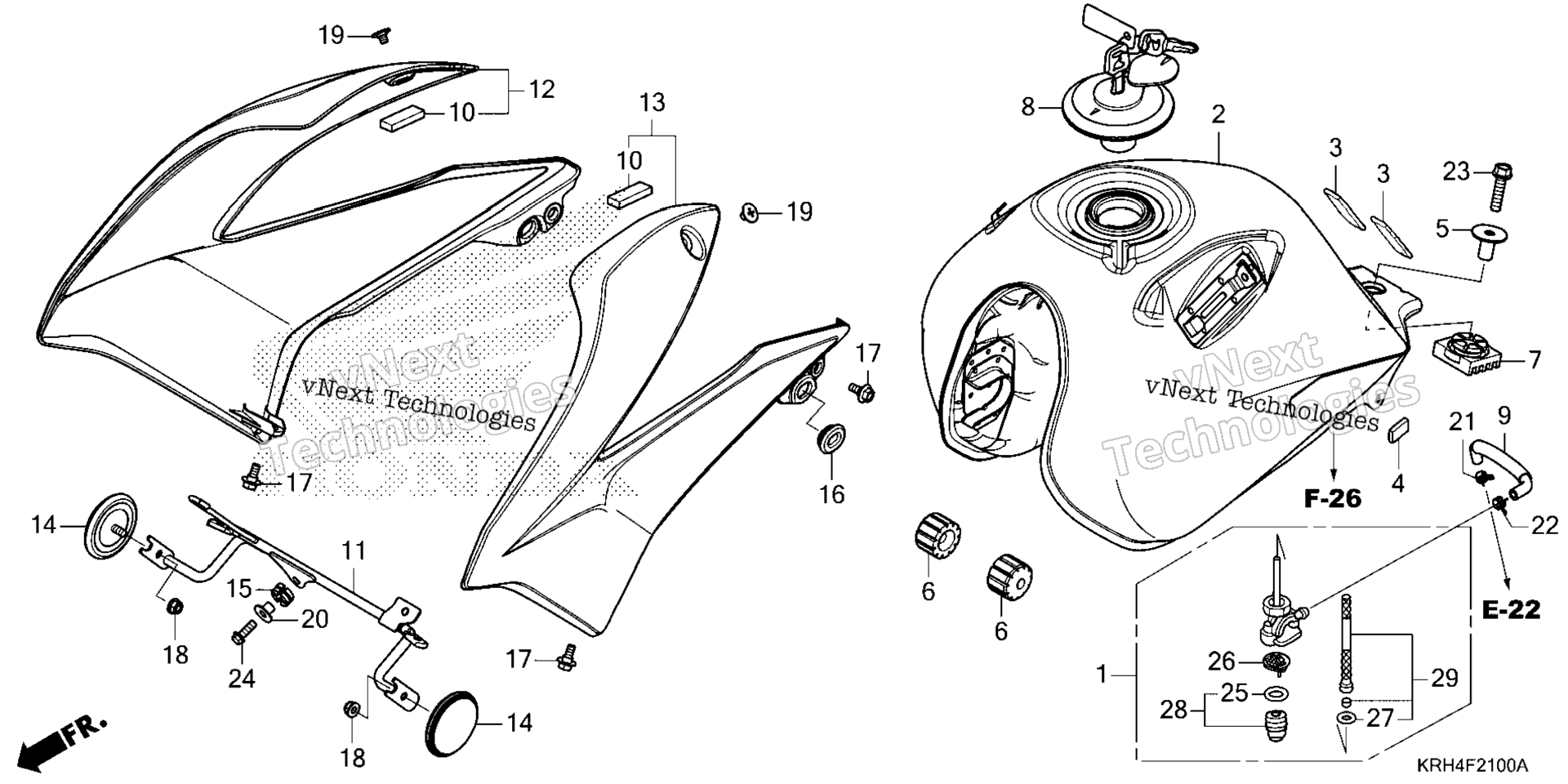

Схема топливного бака для XR150LE AC
Схема
Детали
Номер
Наименование детали
Цена
1
PETCOCK ASSY. art. 16950-KRH-J00
По запросу
2
TANK SET, FUEL *NH1* (BLACK) art. 17505-KRH-J00ZA
По запросу
3
RUBBER A, FUEL TANK art. 17517-KPF-900
По запросу
4
RUBBER art. 17518-KRE-900
По запросу
5
COLLAR, FUEL TANK MOUNTING art. 17526-KRH-900
По запросу
6
CUSHION, FR. FUEL TANK art. 17611-KRH-900
По запросу
7
CUSHION, RR. FUEL TANK art. 17613-KRH-900
По запросу
8
CAP, FUEL FILLER (NA USE ALT:35010-KRH-J00) art. 17620-KRH-J01
По запросу
9
TUBE, FUEL art. 17681-KRH-J00
По запросу
10
CUSHION A art. 19032-KRH-660
По запросу
11
JOINT, SHROUD art. 19040-KRH-G20
По запросу
12
SHROUD SET, R. TANK (TYPE2) (WL) art. 19100-KRH-J00ZA
По запросу
12
SHROUD SET, R. TANK (TYPE1) (WL) art. 19100-KRH-J00ZB
По запросу
13
SHROUD SET, L. TANK (TYPE1) (WL) art. 19200-KRH-J00ZB
По запросу
13
SHROUD SET, L. TANK (TYPE2) (WL) art. 19200-KRH-J00ZA
По запросу
14
REFLECTOR, FR. REFLEX (AMBER) art. 33742-HB9-641
По запросу
15
RUBBER, SPEEDOMETER art. 37101-KRH-900
По запросу
16
GROMMET, SIDE COVER art. 83551-KRH-D20
По запросу
17
BOLT, FLANGE (6MM) art. 90116-KRH-900
По запросу
18
NUT, SPECIAL (6MM) art. 90301-088-660
По запросу
19
SCREW, SPECIAL (6X8) art. 90381-KRH-900
По запросу
20
COLLAR, SIDE MOUNTING art. 90509-KRH-900
По запросу
21
CLAMP, TUBE (8.0) art. 90652-KSJ-A21
По запросу
22
CLAMP, TUBE (8.5) art. 90653-KSJ-A20
По запросу
23
BOLT, FLANGE (8X32) art. 95701-08032-00
По запросу
24
BOLT, FLANGE (6X18) art. 96001-06018-00
По запросу
25
O-RING art. 16951-KRH-J00
По запросу
26
FILTER, CUP art. 16952-KRH-J00
По запросу
27
O-RING art. 16953-KRH-J00
По запросу
28
CUP SET, FUEL STRAINER art. 16954-KRH-J00
По запросу
29
SCREEN SET, FUEL STRAINER art. 16955-KRH-J00
По запросу
