модель 2023 года
- Модель XR150
- Код модели XR150LE AC

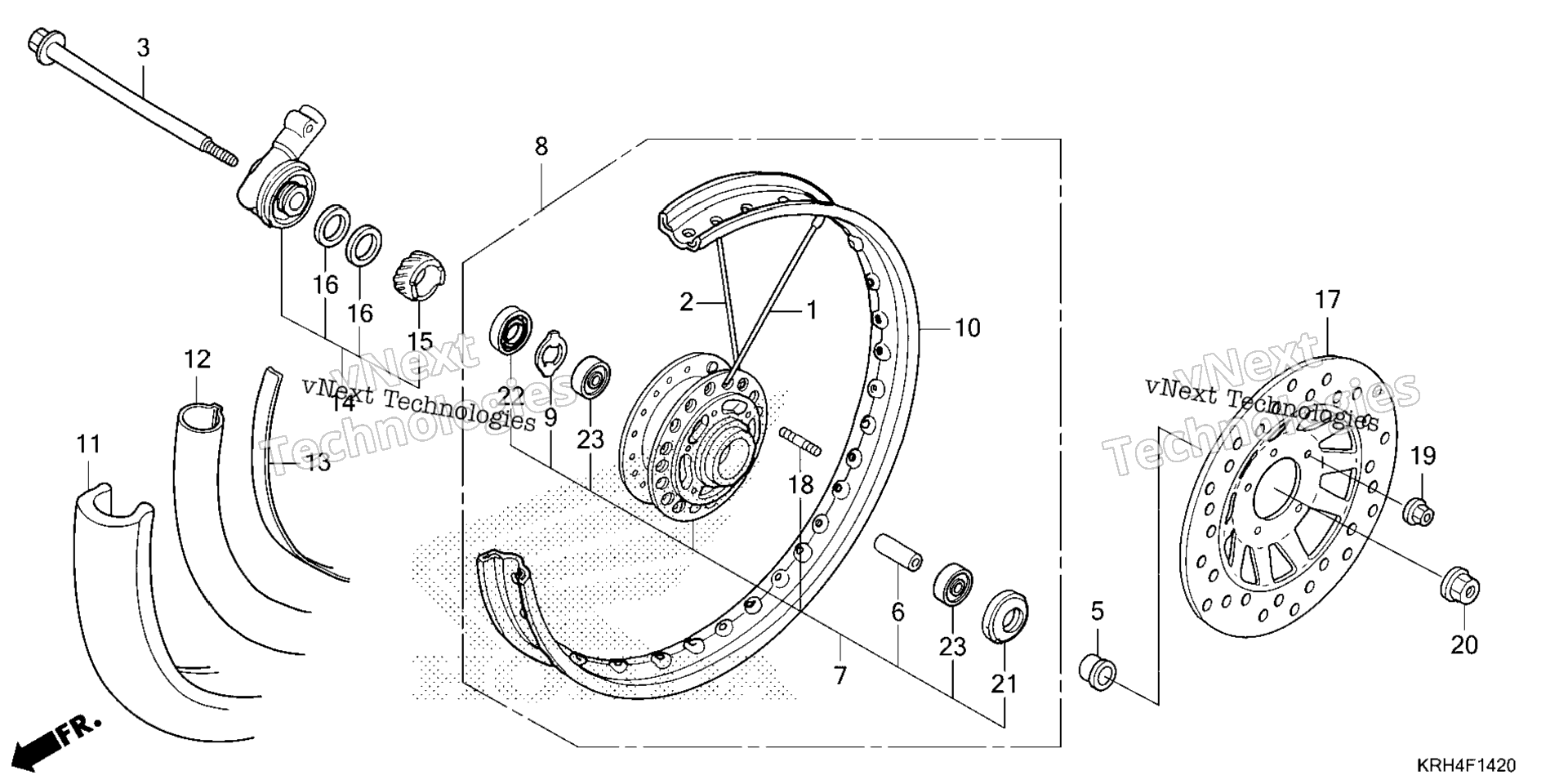

Схема переднего колеса для XR150LE AC
Схема
Детали
Номер
Наименование детали
Цена
1
SPOKE SET A (10X206) art. 06440-KRH-900
По запросу
2
SPOKE SET A (10X206.5) art. 06441-KRH-900
По запросу
3
AXLE, FR. WHEEL art. 44301-KRH-900
По запросу
5
COLLAR, FR. WHEEL art. 44312-KRH-900
По запросу
6
COLLAR, FR. AXLE DISTANCE art. 44620-KRH-900
По запросу
7
HUB SUB-ASSY., FR. art. 44635-KRH-900
По запросу
8
WHEEL SUB-ASSY., FR. art. 44650-KRH-900
По запросу
9
RETAINER, GEAR BOX art. 44680-KRH-900
По запросу
10
RIM, FR. WHEEL art. 44701-KRH-900
По запросу
11
TIRE, FR. (90/90-19 M/C 52P) (CST) art. 44711-KRH-902
По запросу
12
TUBE, TIRE (CHENG SHIN) art. 44712-KRH-901
По запросу
13
FLAP, TIRE (CHENG SHIN) art. 44713-KRH-901
По запросу
14
BOX ASSY., SPEEDOMETER GEAR art. 44800-KRH-901
По запросу
15
GEAR, SPEEDOMETER (20T) art. 44806-KRH-901
По запросу
16
WASHER, GEAR art. 44808-KRH-901
По запросу
17
DISK, L. FR. BRAKE art. 45351-KRH-900
По запросу
18
BOLT 2, STUD (6X16) art. 90128-KGA-B90
По запросу
19
NUT, FLANGE (6MM) (PT) art. 90302-KYA-601
По запросу
20
NUT, FLANGE (12MM) (PT) art. 90306-KYA-601
По запросу
21
OIL SEAL (21X37X7) art. 90755-KRH-900
По запросу
21
OIL SEAL (21X37X7) (ARAI) art. 90755-229-003
По запросу
22
DUST SEAL (40X50X5) (ARAI) art. 91258-410-013
По запросу
22
DUST SEAL (40X50X5) (NOK) art. 91258-MCG-902
По запросу
22
DUST SEAL (40X50X5) (SABO) art. 91258-MCG-901
По запросу
23
BEARING, RADIAL BALL (6301UU) art. 91052-K09-C01
По запросу
23
BEARING, RADIAL BALL (6301UU) art. 91052-KYK-911
По запросу
