модель 2023 года
- Модель XR150
- Код модели XR150LE AC

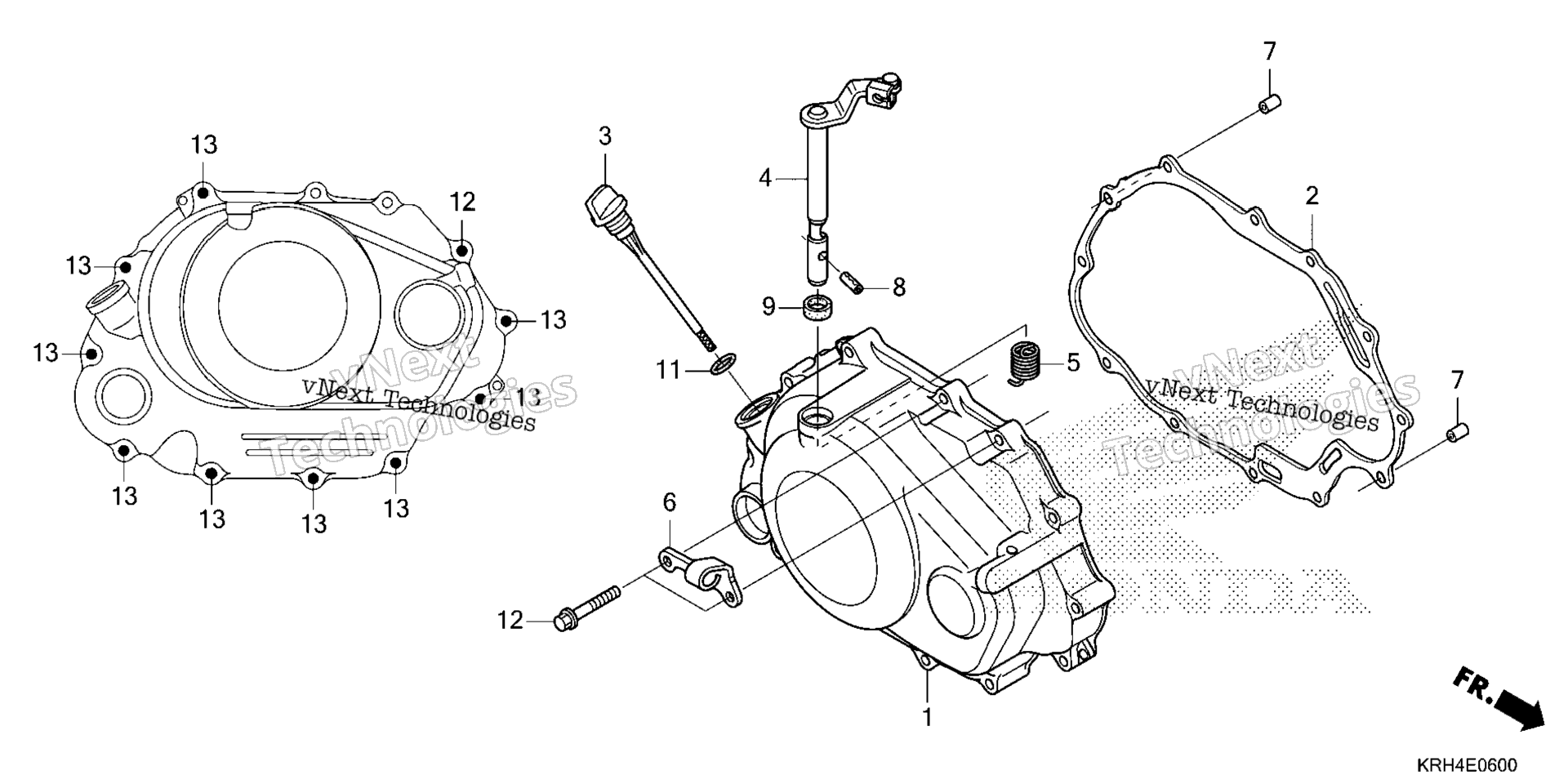

Схема RIGHT CRANKCASE крышки для XR150LE AC
Схема
Детали
Номер
Наименование детали
Цена
1
COVER, R. CRANKCASE art. 11330-KRH-J00
По запросу
2
GASKET, R. COVER art. 11393-KYA-C00
По запросу
3
DIPSTICK, OIL art. 15651-KPT-A00
По запросу
4
LEVER, CLUTCH art. 22810-KRM-B00
По запросу
5
SPRING, CLUTCH LEVER art. 22815-KTT-900
По запросу
6
RECEIVER, CLUTCH CABLE art. 22821-KRM-840
По запросу
7
PIN, DOWEL (8X14) art. 90702-KRM-840
По запросу
8
PIN, SPRING (3X10) art. 90703-KRH-900
По запросу
9
OIL SEAL (12X18X4) art. 91202-KSP-910
По запросу
9
OIL SEAL (12X18X4) art. 91202-KSP-911
По запросу
11
O-RING (18X3) art. 91307-KRM-840
По запросу
12
BOLT, FLANGE (6X30) art. 96001-06030-00
По запросу
13
BOLT, FLANGE (6X40) art. 96001-06040-00
По запросу
