модель 2011 года
- Модель GSX-1250FA
- Код модели GSX1250FAL1

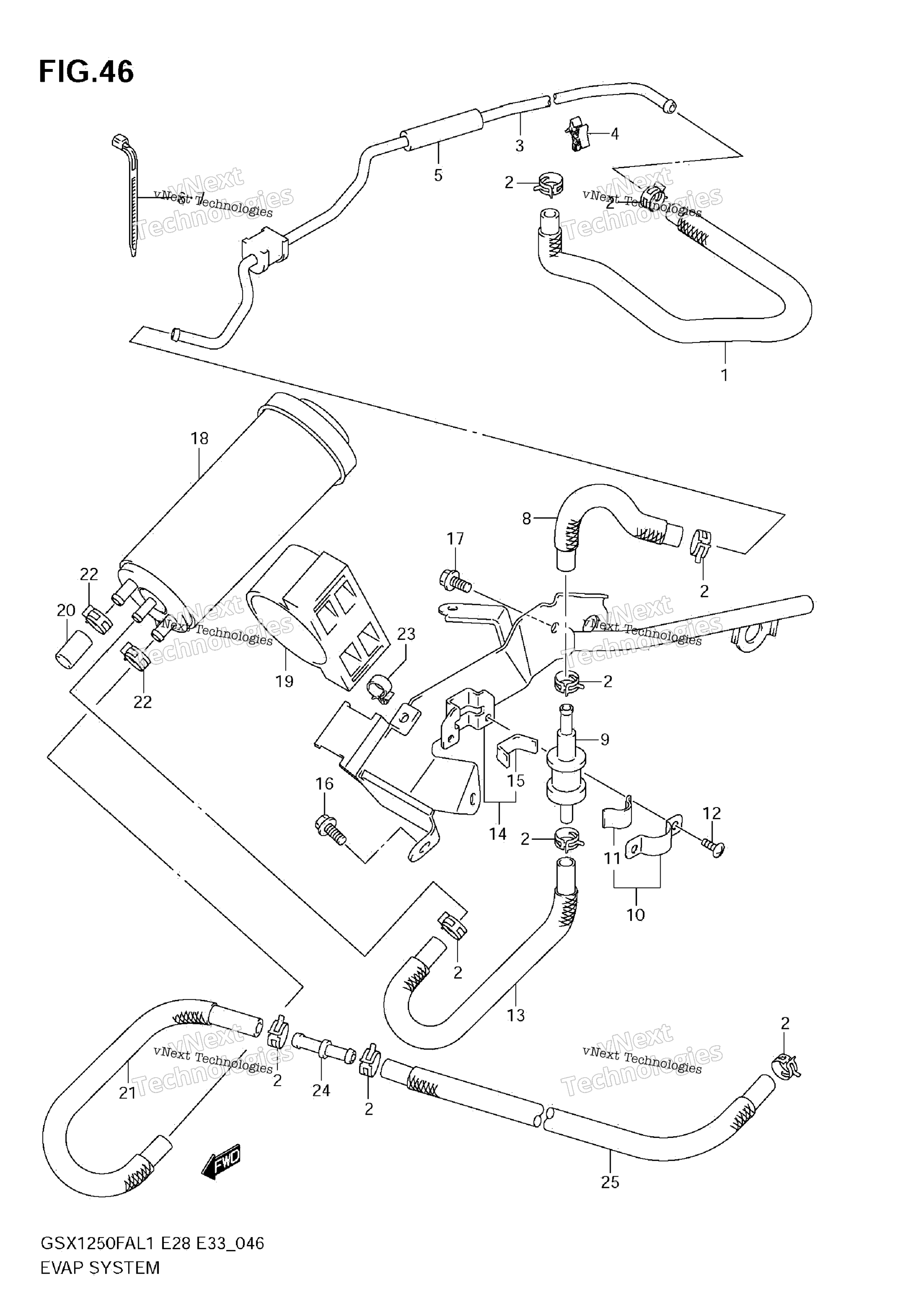

Схема системы испарения (E33) для GSX1250FAL1
Схема
Детали
Номер
Наименование детали
Цена
1
HOSE, TANK & BRTHR VALVE art. 44434-18H20-000
По запросу
2
CLIP art. 09401-11413-000
По запросу
3
PIPE, TANK & VALVE art. 44950-18H00-000
По запросу
4
CLAMP art. 09403-06325-000
По запросу
5
.CUSHION, FR FENDER SIDE art. 53146-05G00-000
По запросу
6
CLAMP (L:145) art. 09407-14407-000
По запросу
7
CLAMP (L:95) art. 09407-11401-000
По запросу
8
HOSE, TANK & BRTHR VALVE NO.2 art. 44434-17H00-000
По запросу
9
VALVE, BREATHER art. 44240-38A00-000
По запросу
10
PLATE FUEL TANK BREATHER NO.2 art. 44892-24A00-000
По запросу
11
CUSHION (10X30X2) art. 44894-24A00-000
По запросу
12
SCREW art. 02142-0410B-000
По запросу
13
HOSE, BREATHER art. 44435-17H00-000
По запросу
14
BRACKET, CANISTER art. 44880-17H01-000
По запросу
15
CUSHION (10X30X2) art. 44894-24A00-000
По запросу
16
.BOLT art. 01550-0616B-000
По запросу
17
BOLT art. 01550-0612B-000
По запросу
18
CANISTER art. 17200-17H00-000
По запросу
19
CUSHION art. 44883-06G01-000
По запросу
20
CAP art. 09251-07003-000
По запросу
21
HOSE, PURGE art. 44436-18H20-000
По запросу
22
CLIP art. 09401-12404-000
По запросу
23
CLAMP art. 09403-12411-000
По запросу
24
JOINT art. 09367-06009-000
По запросу
25
HOSE, PURGE NO.2 art. 44436-18H30-000
По запросу
