модель 2011 года
- Модель GSX-1250FA
- Код модели GSX1250FAL1

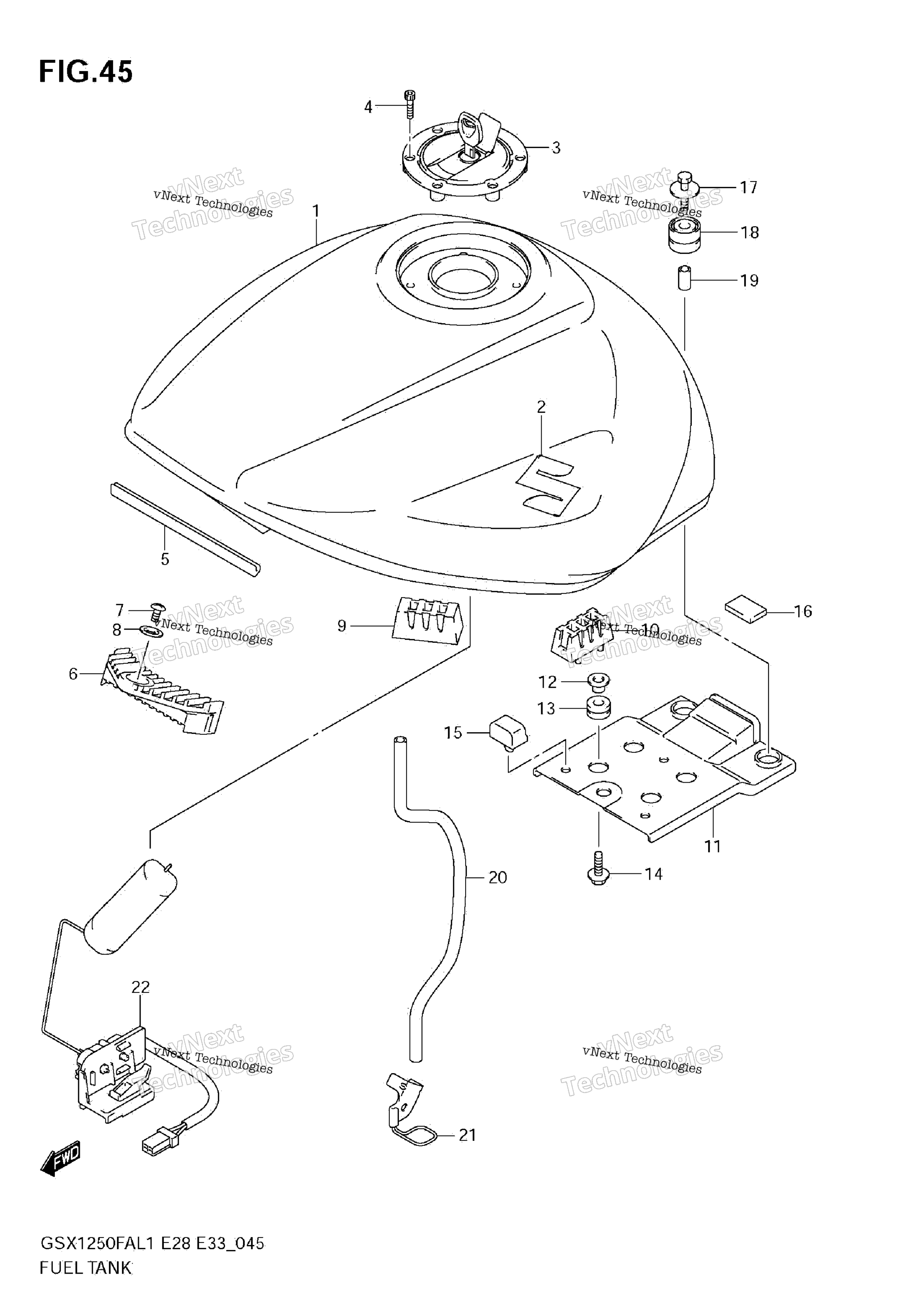

Схема топливного бака (E33) для GSX1250FAL1
Схема
Детали
Номер
Наименование детали
Цена
1
TANK ASSY, FUEL (BLACK) art. 44100-18H51-YAY
По запросу
2
EMBLEM, S art. 68111-18G20-000
По запросу
3
CAP SET, FUEL TANK art. 44200-16871-000
По запросу
4
BOLT (5X20) art. 09106-05017-000
По запросу
5
MOLDING art. 68241-04X50-300
По запросу
6
CUSHION, FRONT art. 44511-27E00-000
По запросу
7
SCREW art. 02142-0510B-000
По запросу
8
WASHER art. 09169-05012-000
По запросу
9
CUSHION, SIDE art. 45149-45330-000
По запросу
10
CUSHION, FUEL TANK SIDE art. 44541-31F00-000
По запросу
11
BRACKET, REAR art. 44141-38G00-000
По запросу
12
WASHER (6.3X17X1.6) art. 09169-06062-000
По запросу
13
CUSHION art. 09320-08527-000
По запросу
14
BOLT (6X20) art. 09116-06192-000
По запросу
15
CUSHION art. 45149-21G00-000
По запросу
16
CUSHION art. 47163-10FA0-000
По запросу
17
BOLT (6X30) art. 09116-06172-000
По запросу
18
CUSHION art. 44541-38G01-000
По запросу
19
SPACER (6.5X9X18) art. 09180-06271-000
По запросу
20
HOSE, DRAIN art. 44423-18H10-000
По запросу
21
GUIDE, DRAIN HOSE art. 44480-07J10-000
По запросу
22
GAUGE, FUEL LEVEL art. 34810-18H00-000
По запросу
