модель 2011 года
- Модель GSX-1250FA
- Код модели GSX1250FAL1

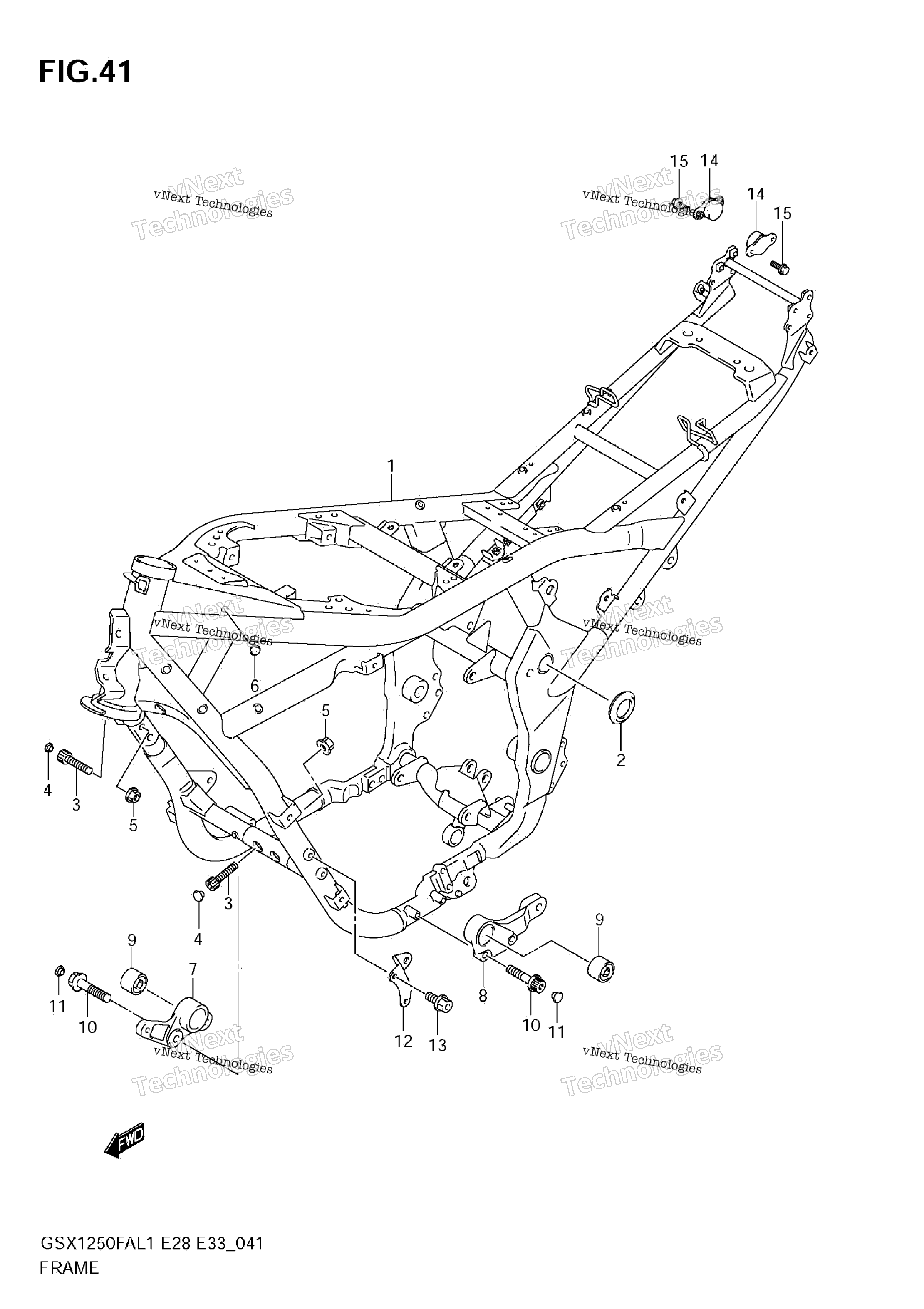

Схема рамы для GSX1250FAL1
Схема
Детали
Номер
Наименование детали
Цена
1
FRAME (BLACK) art. 41100-18H10-YAP
По запросу
2
CAP, FRAME PIVOT art. 43585-38G01-000
По запросу
3
BOLT (10X37) art. 09106-10068-000
По запросу
4
CAP (OD:12) RH art. 09250-08012-000
По запросу
5
NUT art. 08319-3110B-000
По запросу
6
PLUG art. 09250-12014-000
По запросу
7
BRACKET, MOUNT NO.2 RH art. 41931-18H10-000
По запросу
8
BRACKET, MOUNT NO.2 LH art. 41941-18H00-000
По запросу
9
BUSH art. 41932-27E50-000
По запросу
10
BOLT (8X28) art. 09106-08065-000
По запросу
11
CAP (OD:10) art. 09250-06016-000
По запросу
12
BRACKET, FRONT (BLACK) art. 41942-18H00-YAP
По запросу
13
BOLT art. 01550-0820A-000
По запросу
14
DAMPER, FRAME REAR art. 42550-49G00-000
По запросу
15
Болт Suzuki art. 01550-0612A-000
По запросу
