модель 2011 года
- Модель GSX-1250FA
- Код модели GSX1250FAL1

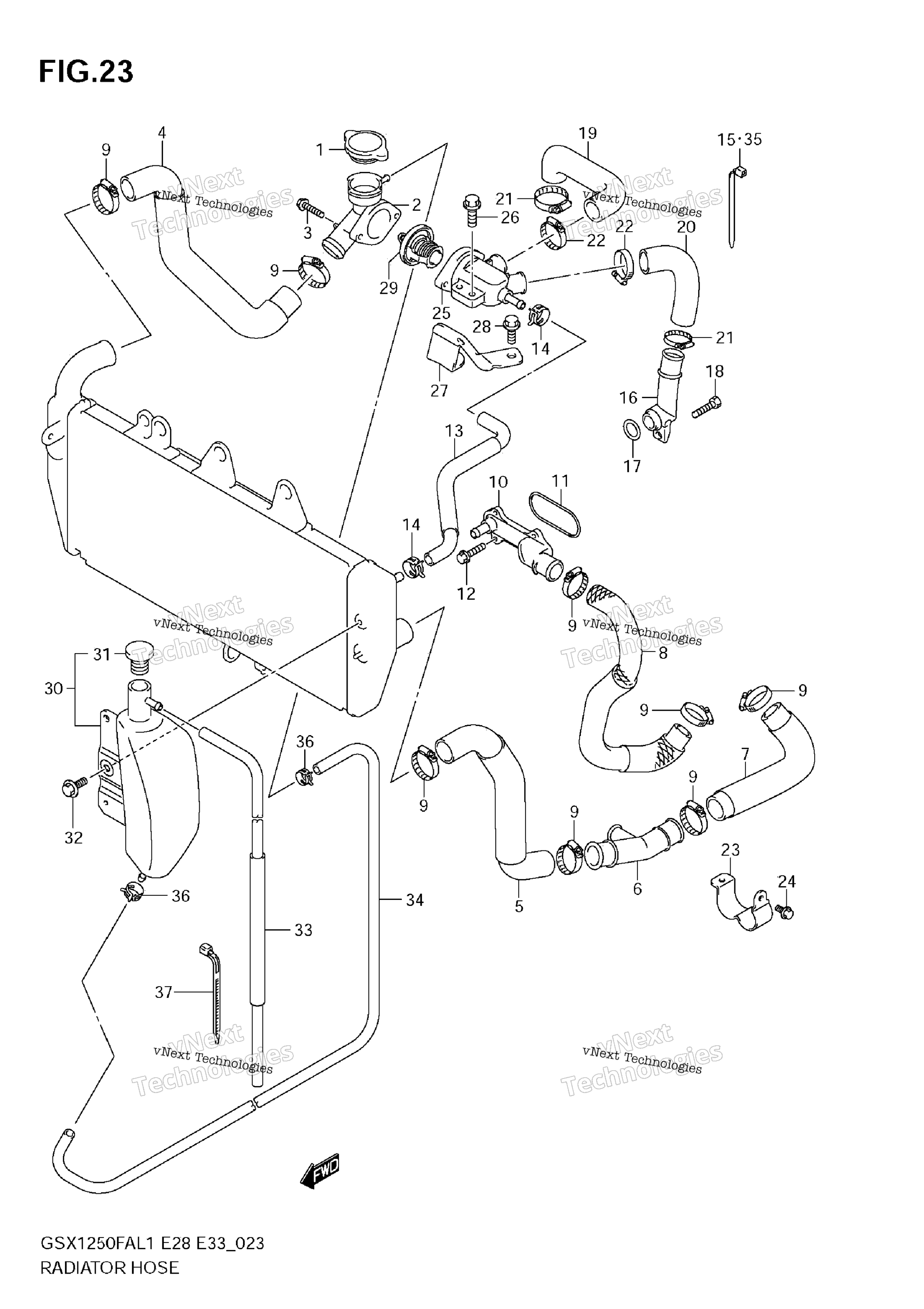

Схема шланга радиатора для GSX1250FAL1
Схема
Детали
Номер
Наименование детали
Цена
1
Крышка радиатора 17730-14G00 art. 17730-14G00-000
По запросу
2
CONDUCTION art. 17791-18H00-000
По запросу
3
Болт Suzuki art. 01550-0620A-000
от 326 ₽
4
HOSE, RADIATOR INLET art. 17851-18H10-000
По запросу
5
HOSE, RADIATOR OUTLET art. 17852-18H10-000
По запросу
6
PIPE, RADIATOR OUTLET art. 17890-18H00-000
По запросу
7
HOSE, WATER PUMP INLET art. 17853-18H00-000
По запросу
8
HOSE, WATER PUMP OUTLET art. 17854-18H00-000
По запросу
9
CLAMP art. 09402-38512-000
По запросу
10
CONNECTOR, CYLINDER INLET art. 17861-18H00-000
По запросу
11
O RING art. 17863-18H00-000
По запросу
12
BOLT art. 01547-0620A-000
По запросу
13
HOSE, WATER BYPASS art. 17856-18H10-000
По запросу
14
CLIP art. 09401-12414-000
По запросу
15
CLAMP (L:165) art. 09407-18402-000
По запросу
16
PIPE, CYLINDER OUTLET art. 17880-18H00-000
По запросу
17
Уплотнительное кольцо Suzuki art. 09280-18009-000
По запросу
18
BOLT art. 07130-0612A-000
По запросу
19
HOSE, CYLINDER OUTLET RH art. 17857-18H00-000
По запросу
20
HOSE, CYLINDER OUTLET LH art. 17858-18H00-000
По запросу
21
CLAMP art. 09402-28513-000
По запросу
22
CLAMP art. 09402-32512-000
По запросу
23
PLATE, WATER HOSE CLAMP art. 17859-18H00-000
По запросу
24
Болт Suzuki art. 01547-0612A-000
По запросу
25
CONNECTOR art. 17662-18H00-000
По запросу
26
Болт Suzuki art. 01550-0620A-000
от 326 ₽
27
BRACKET art. 17669-18H00-000
По запросу
28
BOLT art. 01550-0612B-000
По запросу
29
THERMOSTAT,WTR (82<-C) art. 17670-76G00-000
По запросу
30
TANK ASSY, RESERVOIR art. 17910-18H10-000
По запросу
31
Крышка расширительного бачка Suzuki art. 17931-02FA0-000
от 882 ₽
32
BOLT (6X12) art. 09111-06085-000
По запросу
33
HOSE, OVERFLOW art. 17982-18H10-000
По запросу
34
HOSE (5X9X2000) L:2000>800 art. 09352-50901-00B
По запросу
35
CLAMP (L:165) art. 09407-18402-000
По запросу
36
CLIP art. 09401-08411-000
По запросу
37
CLAMP (L:235) art. 09407-25401-000
По запросу
