модель 2011 года
- Модель GSX-1250FA
- Код модели GSX1250FAL1

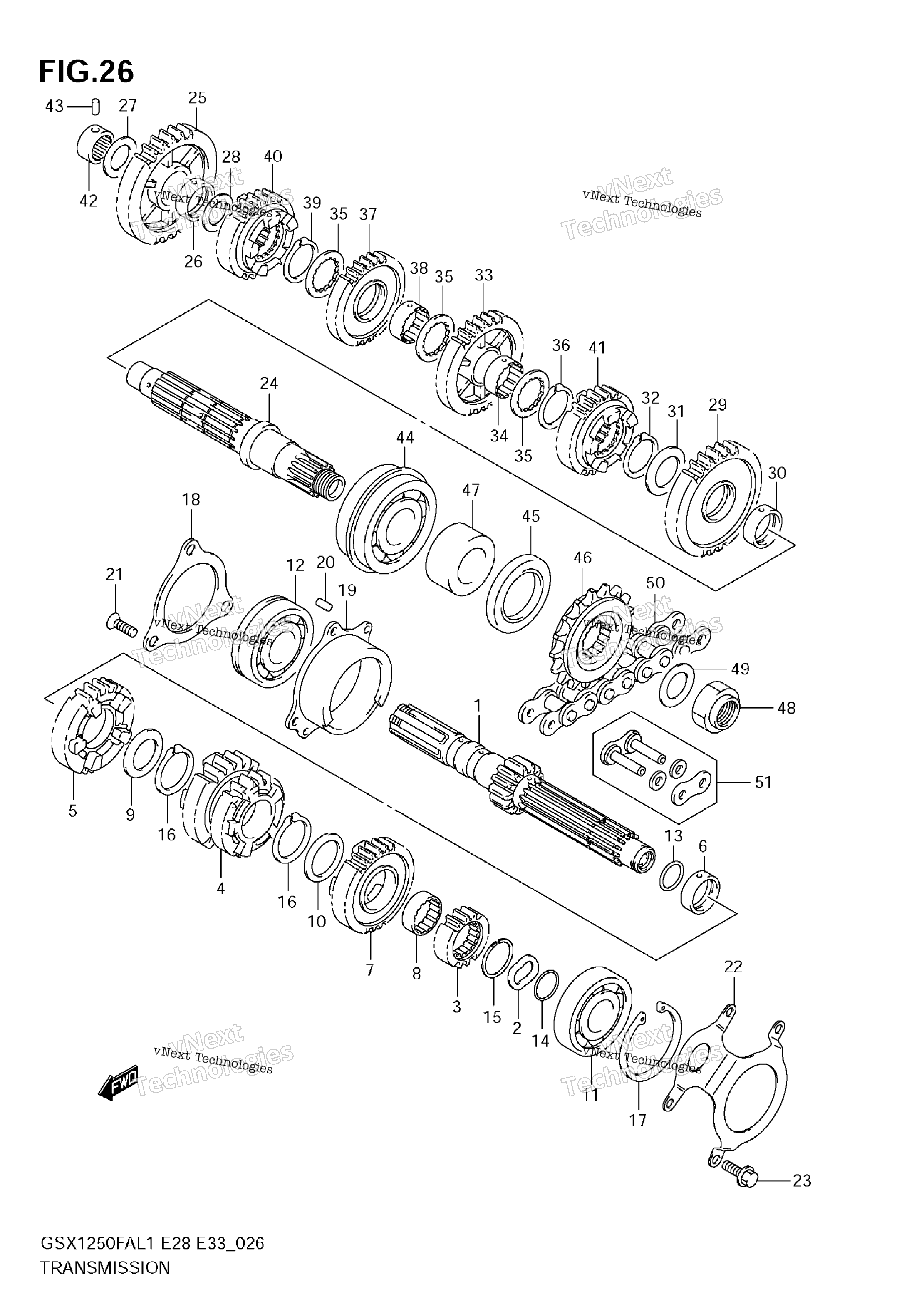

Схема трансмиссии для GSX1250FAL1
Схема
Детали
Номер
Наименование детали
Цена
1
SHAFT, COUNTER NT:13 art. 24120-18H10-000
По запросу
2
WASHER, COUNTER art. 24127-18H00-000
По запросу
3
GEAR, 2ND DRIVE NT:17 art. 24221-18H10-000
По запросу
4
GEAR, 3RD & 4TH DRIVE NT:20/23 art. 24231-18H00-000
По запросу
5
GEAR, 5TH DRIVE NT:25 art. 24251-18H00-000
По запросу
6
BUSH, 5TH DRIVE GEAR art. 24252-35F00-000
По запросу
7
GEAR, 6TH DRIVE NT:28 art. 24261-18H00-000
По запросу
8
BUSH, 6TH DRIVE art. 24262-35F10-000
По запросу
9
WASHER (27X36X1) art. 09160-27008-000
По запросу
10
WASHER,LOCK (27X36X1) art. 09167-27001-000
По запросу
11
BEARING (20X52X15) LH art. 09262-20080-000
По запросу
12
BEARING (25X62X17) RH art. 09262-25163-000
По запросу
13
O RING (D:1.9,ID:16.6) art. 09280-17004-000
По запросу
14
O RING (D:1,ID:19.5) art. 09280-20001-000
По запросу
15
CIRCLIP art. 09380-27004-000
По запросу
16
CIRCLIP art. 09380-27006-000
По запросу
17
Стопорное кольцо Suzuki art. 08331-41529-000
По запросу
18
RETAINER,CNTR SHAFT BEARING,R art. 24751-18H00-000
По запросу
19
HOUSING, COUNTER SHAFT, RH art. 24771-18H10-000
По запросу
20
PIN art. 04221-06129-000
По запросу
21
SCREW (6X20) art. 09139-06159-000
По запросу
22
RETAINER, CLUTCH PUSH ROD art. 24741-18H10-000
По запросу
23
Болт Suzuki art. 09103-06236-000
от 368 ₽
24
SHAFT, DRIVE art. 24131-18H20-000
По запросу
25
GEAR, 1ST DRIVEN NT:40 art. 24311-18H00-000
По запросу
26
BUSH, 1ST DRIVEN art. 24312-02F00-000
По запросу
27
SHIM (20X34X1) RH art. 09181-20251-000
По запросу
28
SHIM (22X34X1) LH art. 09181-22223-000
По запросу
29
GEAR, 2ND DRIVEN NT:35 art. 24321-18H00-000
По запросу
30
BUSH, 2ND DRIVEN art. 24322-02F01-000
По запросу
31
WASHER (27X36X1) art. 09160-27008-000
По запросу
32
CIRCLIP art. 09380-27006-000
По запросу
33
GEAR, 3RD DRIVEN NT:31 art. 24331-18H00-000
По запросу
34
BUSH art. 24332-46H00-000
По запросу
35
WASHER, 3RD & 4TH DRIVEN art. 24333-02F00-000
По запросу
36
CIRCLIP art. 09380-27006-000
По запросу
37
GEAR, 4TH DRIVEN NT:30 art. 24341-18H00-000
По запросу
38
BUSH art. 24332-46H00-000
По запросу
39
CIRCLIP art. 09380-27006-000
По запросу
40
GEAR, 5TH DRIVEN NT:29 art. 24351-18H00-000
По запросу
41
GEAR, 6TH DRIVEN NT:30 art. 24361-18H00-000
По запросу
42
BEARING (20X34X13.5) RH art. 09263-20087-000
По запросу
43
PIN (6X10) RH art. 09261-06003-000
По запросу
44
BEARING (30X62X23.8) LH art. 09267-30011-000
По запросу
45
Сальник 42X62X7 Suzuki art. 09283-42018-000
от 4 242 ₽
46
SPROCKET, ENGINE NT:18 art. 27510-21A40-000
По запросу
47
SPACER, SPROCKET art. 27531-18H00-000
По запросу
48
Гайка Suzuki art. 09159-20004-000
от 2 310 ₽
49
WASHER (25X40X1.4) art. 09160-25035-000
По запросу
50
CHAIN ASSY (RK50GSVZ3M,120LE) L:120>118 art. 27600-24F20-120
По запросу
51
.JOINT SET OPT art. 27620-24F20-000
По запросу
