модель 2019 года
- Модель DL1000 V-STROM
- Код модели DL1000AL9

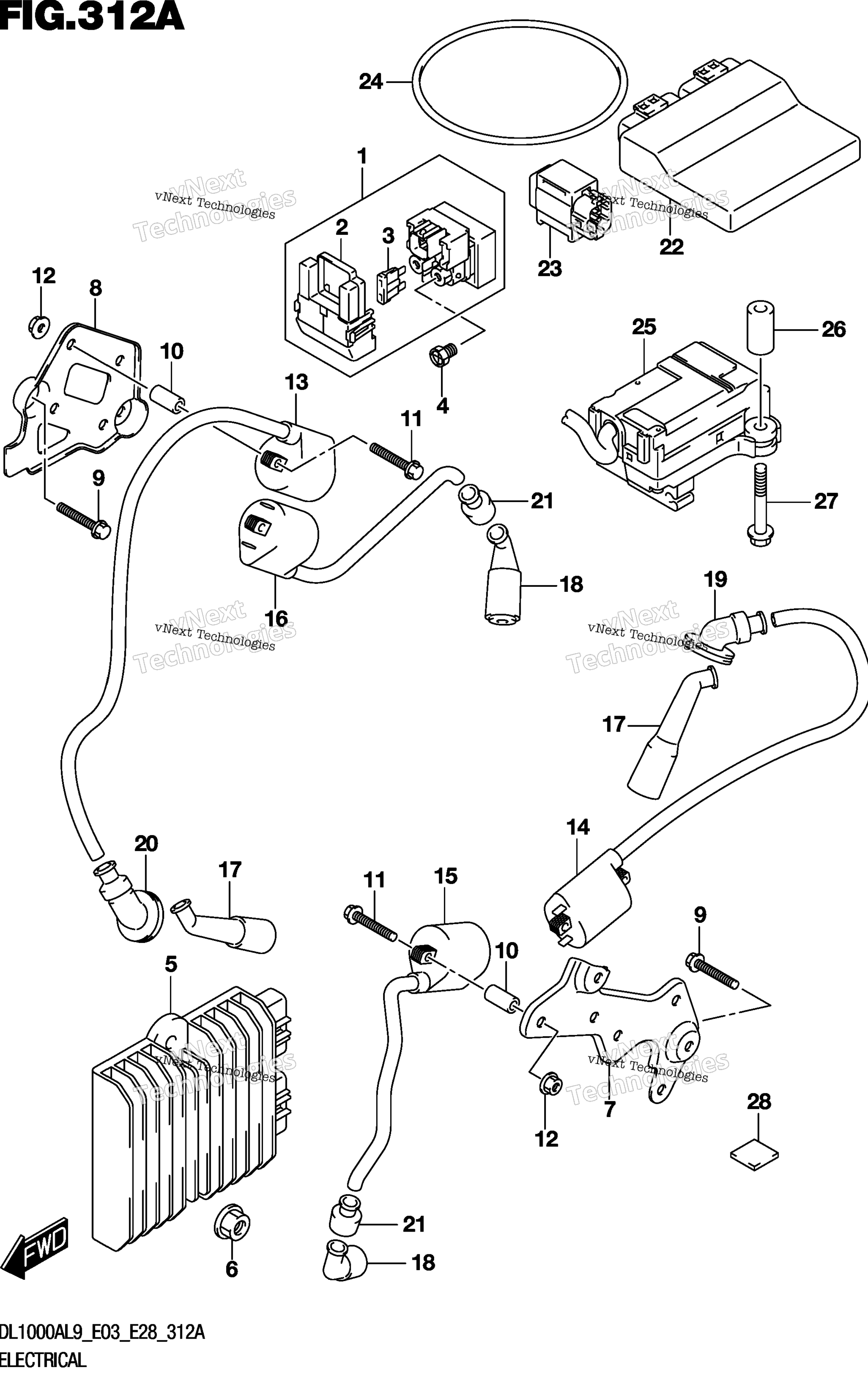

Схема электрооборудования (Dl1000xal9 E03) для DL1000AL9
Схема
Детали
Номер
Наименование детали
Цена
1
Реле стартера Suzuki 31800-06G02 art. 31800-06G02-000
от 8 820 ₽
2
.COVER art. 31861-47E00-000
По запросу
3
.FUSE (30A) art. 09481-30101-000
По запросу
4
SCREW (6X8) art. 09128-06013-000
По запросу
5
RECTIFIER ASSY art. 32800-31J00-000
По запросу
6
Гайка Suzuki art. 08316-1006A-000
По запросу
7
BRACKET, IGNITION COIL art. 33414-31J00-000
По запросу
8
BRACKET, IGNITION COIL art. 33424-31J00-000
По запросу
9
Болт Suzuki art. 01550-0620A-000
от 326 ₽
10
SPACER (6.4X10X18) art. 09180-06195-000
По запросу
11
BOLT (6X35) art. 09103-06231-000
По запросу
12
Гайка Suzuki art. 09159-06096-000
По запросу
13
COIL ASSY,IGNITION art. 33410-06G01-000
По запросу
14
COIL ASSY, IGNITION art. 33410-17G01-000
По запросу
15
COIL ASSY,IGNITION art. 33410-20H01-000
По запросу
16
COIL ASSY,IGNITION art. 33410-26G01-000
По запросу
17
CAP ASSY, SPARK PLUG art. 33510-31G00-000
По запросу
18
Свечной колпачок Suzuki 33510-31G10 art. 33510-31G10-000
По запросу
19
SEAL,HT CORD RR art. 33542-06G00-000
По запросу
20
SEAL,HT CORD FR art. 33542-06G10-000
По запросу
21
Наконечник катушки зажигания 33542-38B00 art. 33542-38B00-000
По запросу
22
CONTROL UNIT, FI art. 32920-31J12-000
По запросу
23
Топливный датчик 33960-06G10 art. 33960-06G10-000
от 8 211 ₽
24
O-RING (D:3.5,ID:85) art. 09280-85001-000
По запросу
25
ACTUATOR ASSY, EXHAUST CONTROL art. 33970-47H03-000
По запросу
26
SPACER (6.2X14.5X26) art. 09180-06345-000
По запросу
27
BOLT (6X55) art. 09116-06183-000
По запросу
28
CUSHION (20X20X1) art. 44534-24F00-000
По запросу
