модель 2019 года
- Модель DL1000 V-STROM
- Код модели DL1000AL9

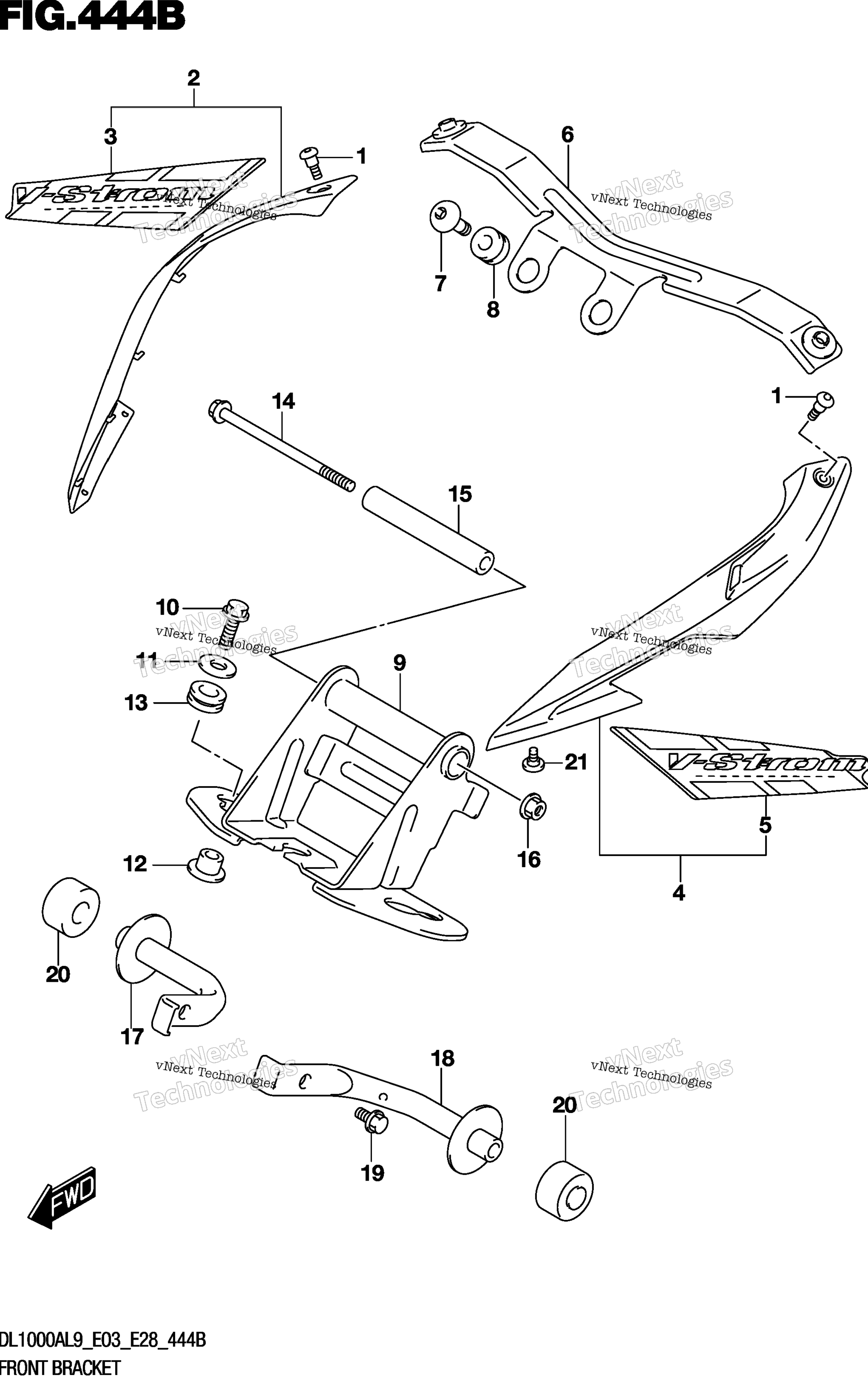

Схема передней части Bracket (Dl1000xal9 E28) для DL1000AL9
Схема
Детали
Номер
Наименование детали
Цена
1
SCREW art. 44193-31J00-000
По запросу
2
COVER, SIDE REAR RH (BLUE) FOR AJP art. 94420-31J30-YKY
По запросу
2
COVER, SIDE REAR RH (BLACK) FOR YVB art. 94420-31J30-6UX
По запросу
2
COVER, SIDE REAR RH (BLACK) FOR YU1 art. 94420-31J30-YVB
По запросу
3
.TAPE, COVER SIDE RH FOR AJP art. 68275-31J10-BUA
По запросу
3
.TAPE, COVER SIDE RH FOR YVB art. 68275-31J10-BT7
По запросу
3
.TAPE, COVER SIDE RH FOR YU1 art. 68275-31J10-BT6
По запросу
4
COVER, SIDE REAR LH (BLUE) FOR AJP art. 94430-31J30-YKY
По запросу
4
COVER, SIDE REAR LH (BLACK) FOR YVB art. 94430-31J30-6UX
По запросу
4
COVER, SIDE REAR LH (BLACK) FOR YU1 art. 94430-31J30-YVB
По запросу
5
.TAPE, COVER SIDE LH FOR AJP art. 68285-31J10-BUA
По запросу
5
.TAPE, COVER SIDE LH FOR YVB art. 68285-31J10-BT7
По запросу
5
.TAPE, COVER SIDE LH FOR YU1 art. 68285-31J10-BT6
По запросу
6
BRACKET, COVER art. 44160-31J00-000
По запросу
7
Болт Suzuki art. 09139-06190-000
По запросу
8
CUSHION, COVER art. 44164-31J00-000
По запросу
9
BRACKET,FUEL TANK FRONT art. 44520-31J01-000
По запросу
10
SCREW (6X25) art. 09139-06192-000
По запросу
11
WASHER (6.5X22X1.6) art. 09160-06054-000
По запросу
12
SPACER,FUEL TANK,FR art. 44512-16G00-000
По запросу
13
CUSHION,FUEL TANK,FR art. 44511-16G01-000
По запросу
14
BOLT art. 01550-0695A-000
По запросу
15
SPACER,FUEL TANK REAR art. 44561-35F00-000
По запросу
16
NUT art. 08319-3106B-000
По запросу
17
BRACKET,FRONT SIDE art. 44560-31J00-000
По запросу
18
BRACKET,FRONT SIDE art. 44560-31J00-000
По запросу
19
Болт Suzuki art. 01550-0612A-000
По запросу
20
CUSHION, FRONT SIDE BRACKET, art. 44543-31J01-000
По запросу
21
SCREW (5X13) art. 09139-05091-000
По запросу
22
COLOR:KEL=YVB(BLACK)/YSF(BLUE) AJP=YWW(WHITE),YKY(BLUE) art. SPECIAL NOTE
По запросу
