модель 2019 года
- Модель DL1000 V-STROM
- Код модели DL1000AL9

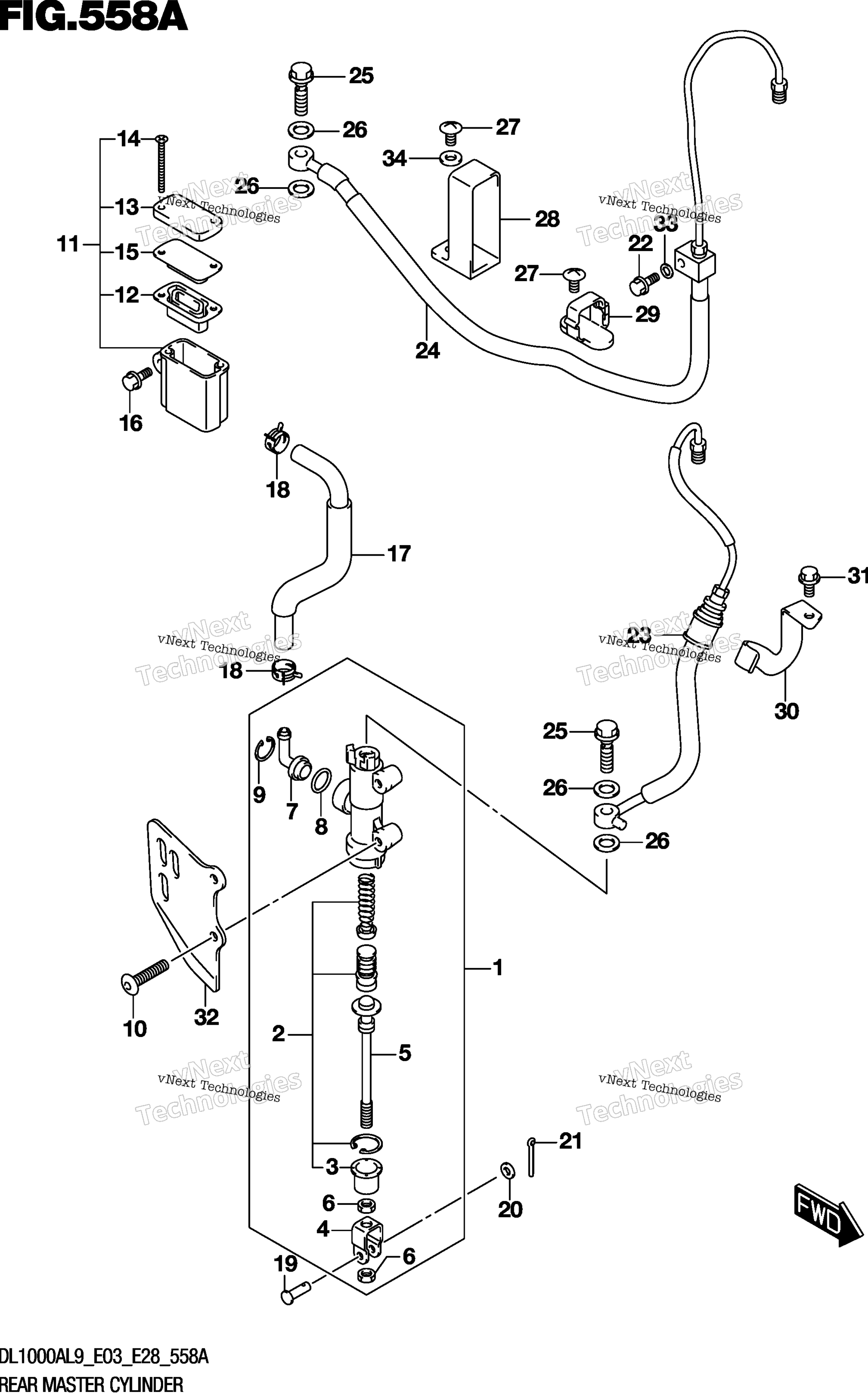

Схема заднего главного цилиндра тормоза для DL1000AL9
Схема
Детали
Номер
Наименование детали
Цена
1
CYLINDER ASSY,REAR MASTER art. 69600-31J00-000
По запросу
2
.PISTON/CUP SET art. 69600-34830-000
По запросу
3
..BOOT art. 69691-00A00-000
По запросу
4
.YOKE art. 69692-44H00-000
По запросу
5
.ROD,PUSH art. 69670-31J00-000
По запросу
6
.NUT art. 69693-05A00-000
По запросу
7
.CONNECTOR art. 69672-00B20-000
По запросу
8
.O-RING art. 69686-34200-000
По запросу
9
.CIRCLIP art. 69674-00B20-000
По запросу
10
Болт с внутренним шестигранником 8мм Suzuki art. 09139-06029-000
от 683 ₽
11
Бачок расширительный Suzuki art. 69740-18K00-000
По запросу
12
.DIAPHRAGM art. 69667-01H00-000
По запросу
13
.CAP art. 69669-18K00-000
По запросу
14
.SCREW art. 69689-01H00-000
По запросу
15
.PLATE,DIAPHRAGM art. 69668-01H00-000
По запросу
16
BOLT (6X16.5) art. 09111-06116-000
По запросу
17
HOSE, RR RESERVOIR TANK art. 69730-31J00-000
По запросу
18
CLIP (ID:12) art. 09401-12404-000
По запросу
19
PIN (6X18.2) art. 09200-06068-000
По запросу
20
Шайба Suzuki art. 08322-0106A-000
По запросу
21
Шплинт Suzuki art. 04111-2015A-000
от 168 ₽
22
Болт Suzuki art. 01547-0612A-000
По запросу
23
HOSE ASSY, REAR BRAKE NO.1 art. 69200-31J20-000
По запросу
24
HOSE ASSY, REAR BRAKE NO.2 art. 69400-31J20-000
По запросу
25
UNION (10X1.25X22) art. 09360-10062-000
По запросу
26
Шайба Suzuki art. 09161-10009-000
от 221 ₽
27
.SCREW art. 02142-0616A-000
По запросу
28
GUIDE,RR BRAKE HOSE art. 69243-16G00-000
По запросу
29
GUIDE,REAR BRAKE HOSE art. 61196-44H00-000
По запросу
30
CLAMP, RR BRAKE HOSE art. 69261-31J00-000
По запросу
31
Болт Suzuki art. 01547-0612A-000
По запросу
32
COVER, REAR MASTER CYLINDER art. 69641-31J01-000
По запросу
33
CUSHION,REAR BRAKE HOSE art. 69273-31J00-000
По запросу
34
WASHER,REAR BRAKE HOSE GUIDE art. 69486-31J00-000
По запросу
