модель 2019 года
- Модель DL1000 V-STROM
- Код модели DL1000AL9

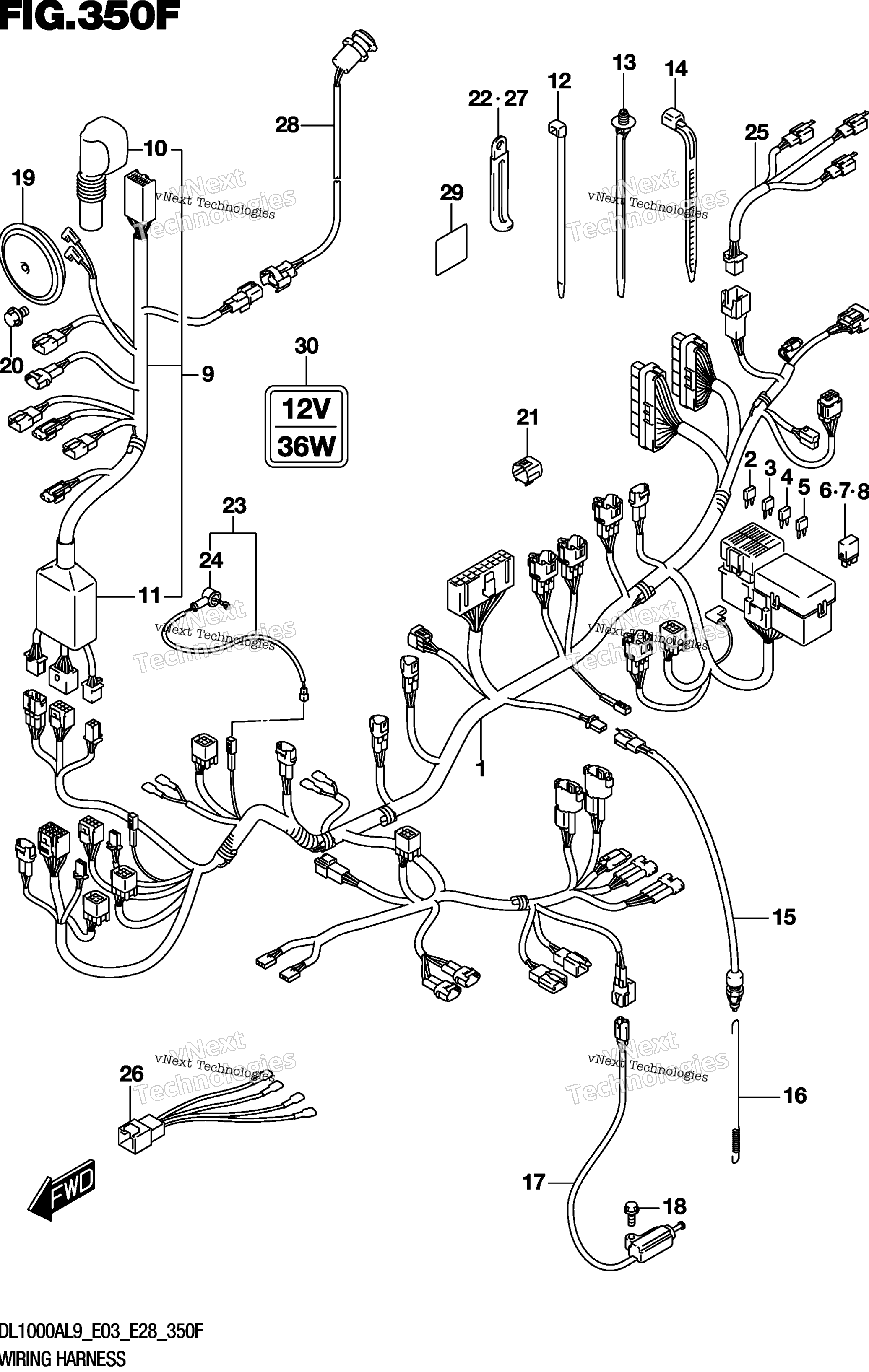

Схема жгута проводов (Dl1000al9 E33) для DL1000AL9
Схема
Детали
Номер
Наименование детали
Цена
1
HARNESS, WIRING NO.1 art. 36610-31JP0-000
По запросу
2
.FUSE (3A) art. 09481-03501-000
По запросу
3
.FUSE (10A) art. 09481-10504-000
По запросу
4
Предохранитель 15А Suzuki art. 09481-15504-000
По запросу
5
.FUSE (25A) art. 09481-25504-000
По запросу
6
.RELAY ASSY FOR FUEL PUMP art. 38860-76F01-000
По запросу
7
.RELAY ASSY FOR FAN MOTOR art. 38860-76F01-000
По запросу
8
.RELAY ASSY FOR SIDE STAND art. 38860-76F01-000
По запросу
9
HARNESS, WIRING NO.2 art. 36620-31J10-000
По запросу
10
.COVER,CONNECTOR art. 36618-41G00-000
По запросу
11
.COVER, SPEEDOMETER art. 36618-18G10-000
По запросу
12
CLAMP (L:145) art. 09407-14407-000
По запросу
13
CLAMP (L:170) art. 09407-17403-000
По запросу
14
CLAMP (L:125) art. 09407-14403-000
По запросу
15
SWITCH ASSY, STOP LAMP art. 37740-31D00-000
По запросу
16
SPRING,STOP LAMP SWITCH art. 43259-31J00-000
По запросу
17
SWITCH ASSY, SIDE STAND art. 37840-24F01-000
По запросу
18
.BOLT (8X35) art. 09103-08357-000
По запросу
19
HORN ASSY art. 38500-41F50-000
По запросу
20
Болт Suzuki art. 01550-0612A-000
По запросу
21
CAP art. 36654-06J20-000
По запросу
22
CLAMP (L:45) art. 09404-06429-000
По запросу
23
WIRE, OIL PRESSURE SWITCH LEA art. 36851-31J10-000
По запросу
24
.CAP, OIL PRESSURE SWITCH art. 36618-31J00-000
По запросу
25
WIRE, REAR TURNSIGNAL LEAD art. 36856-31J10-000
По запросу
26
WIRE, IGNITION COIL LEAD art. 36854-31J20-000
По запросу
27
CLAMP (L:45) art. 09404-06429-000
По запросу
28
TERMINAL,POWER SOURCE art. 38850-31J00-000
По запросу
29
SEAL, PROTECTOR art. 48599-57L00-000
По запросу
30
LABEL, MAX AMP art. 38852-28K00-000
По запросу
