модель 2019 года
- Модель DL1000 V-STROM
- Код модели DL1000AL9

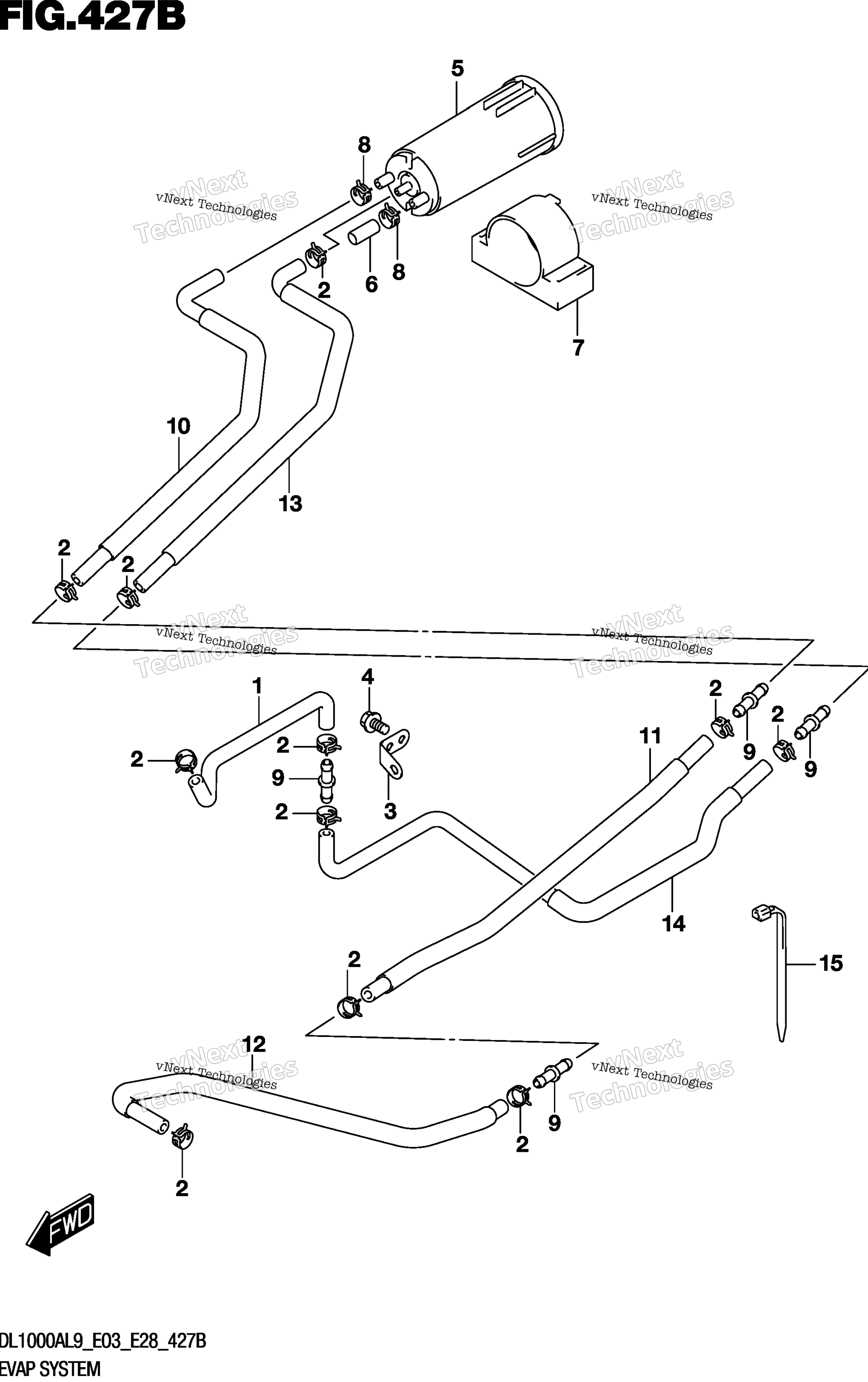

Схема системы испарения (Dl1000al9 E33) для DL1000AL9
Схема
Детали
Номер
Наименование детали
Цена
1
HOSE, TANK & BREATHER VALVE art. 44434-31J01-000
По запросу
2
CLIP (ID:11,H:8) art. 09401-11413-000
По запросу
3
BRACKET, SURGE HOSE art. 18572-31J00-000
По запросу
4
Болт Suzuki art. 01550-0612A-000
По запросу
5
CANISTER art. 17210-15H10-000
По запросу
6
CAP (OD:11.5) art. 09251-07003-000
По запросу
7
CUSHION, CANISTER art. 18571-31J10-000
По запросу
8
CLIP (ID:12) art. 09401-12404-000
По запросу
9
JOINT art. 09367-06009-000
По запросу
10
HOSE, CSTR PURGE NO.1 art. 18561-31JB0-000
По запросу
11
HOSE, CSTR PURGE NO.2 art. 18561-31J10-000
По запросу
12
HOSE, CSTR PURGE NO.3 art. 18561-31J20-000
По запросу
13
HOSE, CSTR SURGE NO.1 art. 18563-31JA0-000
По запросу
14
HOSE, CSTR SURGE NO.2 art. 18563-31JB0-000
По запросу
15
CLAMP (L:165) art. 09407-18402-000
По запросу
