модель 2008 года
- Модель Raider
- Код модели RAIDER (XV19CXB)

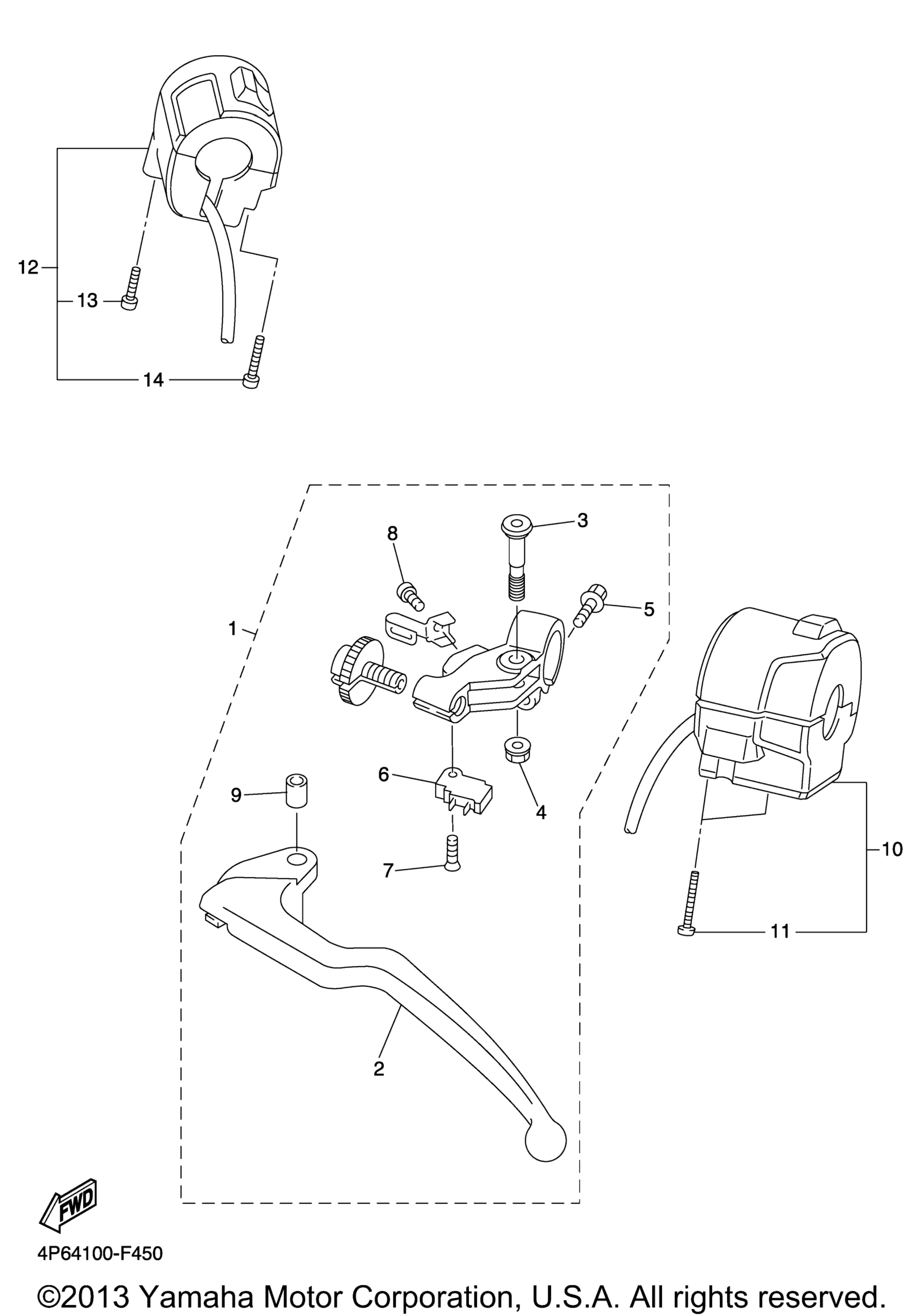

Схема рычагов управления и переключателей для RAIDER (XV19CXB)
Схема
Детали
Номер
Наименование детали
Цена
1
Lever Holder Assy (Left) art. 2C0-82910-02-00
По запросу
2
Ручка сцепления Yamaha art. 5EB-83912-03-00
По запросу
3
. Bolt, Lever art. 2C0-83945-00-00
По запросу
4
. Nut, Self U-Flange art. 95607-06200-00
По запросу
5
. Bolt, Flange art. 95027-06020-00
По запросу
6
Выключатель Yamaha art. 4XV-82917-01-00
от 9 377 ₽
7
Винт Yamaha art. 98707-03016-00
от 1 092 ₽
8
Винт, головка поддона Yamaha art. 98507-04010-00
от 473 ₽
9
Втулка Yamaha art. 5JJ-83913-00-00
от 1 092 ₽
10
Switch, Handle 3 art. 5SL-83973-02-00
По запросу
11
. .Screw, Pan Head art. 98507-05035-00
По запросу
12
Switch, Handle 2 art. 5SL-83975-01-00
По запросу
13
Винт Yamaha art. 98507-05025-00
от 1 092 ₽
14
Винт Yamaha art. 98517-05030-00
от 1 187 ₽
