модель 2008 года
- Модель Raider
- Код модели RAIDER (XV19CXB)

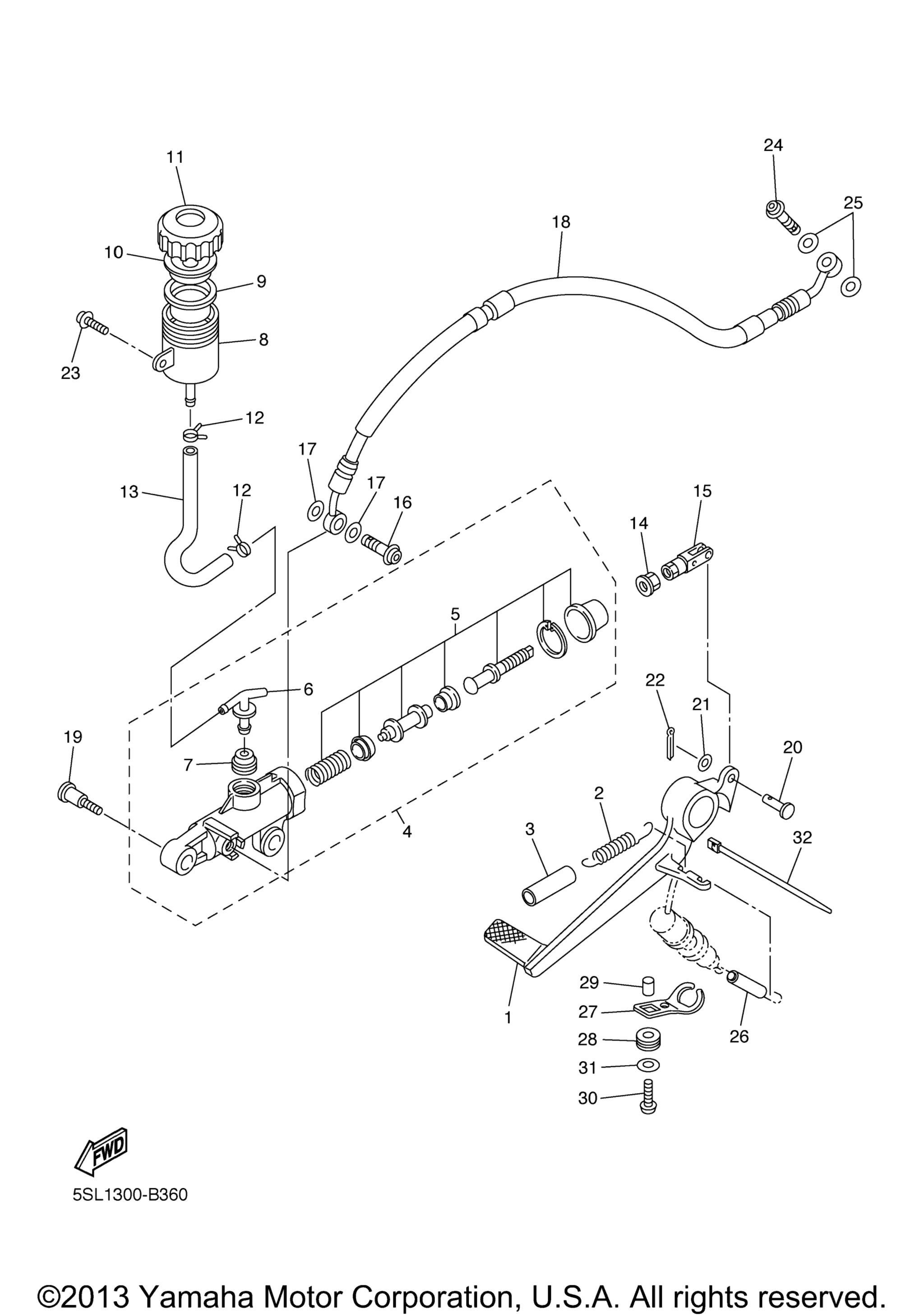

Схема заднего главного цилиндра тормоза для RAIDER (XV19CXB)
Схема
Детали
Номер
Наименование детали
Цена
1
Педаль тормоза Yamaha art. 5SL-27211-00-00
от 11 477 ₽
2
Spring, Tension art. 90506-20193-00
По запросу
3
Трубка Yamaha art. 90446-15386-00
от 683 ₽
4
Rr. Master Cylinder Assy art. 5SL-2583V-00-00
По запросу
5
. Cylinder Kit, Master art. 56P-25808-50-00
По запросу
6
. Joint art. 5SL-2582A-00-00
По запросу
7
. .Bush art. 4BP-2585F-01-00
По запросу
8
Tank, Reservoir art. 5SL-25894-00-00
По запросу
9
Diaphragm, Reservoir art. 5SL-25854-00-00
По запросу
10
Диафрагма заднего главного цилиндра Yamaha art. 5SL-25855-00-00
от 882 ₽
11
Cap, Reservoir art. 5SL-25852-00-00
По запросу
12
Clip art. 90467-010A0-00
По запросу
13
Hose, Reservoir art. 5SL-25895-00-00
По запросу
14
Nut art. 95317-08700-00
По запросу
15
Joint art. 5SL-27222-00-00
По запросу
16
Bolt, Union art. 90401-10172-00
По запросу
17
Шайба болта тормозной системы Yamaha art. 90201-10118-00
от 473 ₽
18
Hose, Brake art. 5SL-25874-00-00
По запросу
19
Bolt art. 90109-06013-00
По запросу
20
Pin art. 91701-06018-00
По запросу
21
Шайба Yamaha art. 92907-06200-00
от 168 ₽
22
Штифт-фиксатор Yamaha art. 91490-16020-00
По запросу
23
Screw, With Washer art. 90159-06056-00
По запросу
24
Bolt, Union art. 90401-10172-00
По запросу
25
Шайба болта тормозной системы Yamaha art. 90201-10118-00
от 473 ₽
26
Hose art. 90446-08001-00
По запросу
27
Stay, Stop Switch art. 5SL-2144G-00-00
По запросу
28
Grommet art. 90480-12607-00
По запросу
29
Collar art. 90387-06023-00
По запросу
30
Bolt, Button Head art. 92017-06016-00
По запросу
31
Washer Plain art. 90201-06380-00
По запросу
32
Clamp 1 art. 5Y9-12491-00-00
По запросу
