модель 2008 года
- Модель Raider
- Код модели RAIDER (XV19CXB)

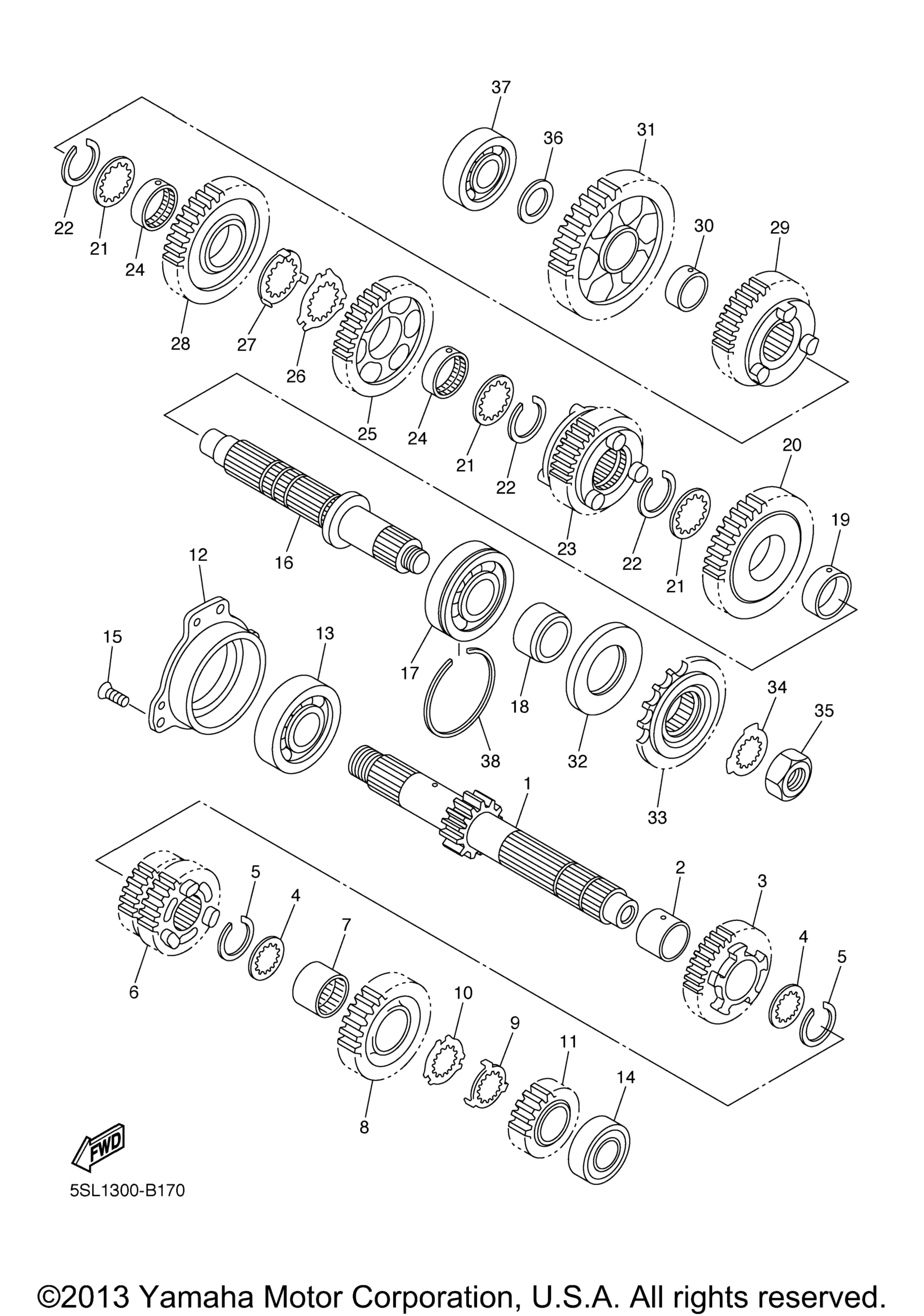

Схема трансмиссии для RAIDER (XV19CXB)
Схема
Детали
Номер
Наименование детали
Цена
1
Axle, Main (13T) art. 5SL-17411-00-00
По запросу
2
Collar art. 90387-253M6-00
По запросу
3
Gear, 5Th Pinion (21T) art. 5SL-17151-20-00
По запросу
4
Шайба Yamaha art. 90209-21332-00
По запросу
5
Circlip art. 93440-25186-00
По запросу
6
Gear, 3Rd Pinion (18T/24T) art. 5SL-17131-20-00
По запросу
7
Collar art. 90387-2513E-00
По запросу
8
Gear, 6Th Pinion (24T) art. 5SL-17161-00-00
По запросу
9
Washer art. 90209-22352-00
По запросу
10
Washer art. 90209-21351-00
По запросу
11
Gear, 2Nd Pinion (19T) art. 5SL-17121-00-00
По запросу
12
Housing, Bearing 1 art. 5EB-15163-01-00
По запросу
13
Bearing art. 93306-30525-00
По запросу
14
Подшипник КПП Yamaha art. 93306-20464-00
По запросу
15
Screw, Countersunk art. 90151-06014-00
По запросу
16
Axle, Drive art. 5SL-17421-00-00
По запросу
17
Bearing art. 93306-30546-00
По запросу
18
Collar art. 90387-2504A-00
По запросу
19
Collar art. 90387-2813C-00
По запросу
20
Gear, 2Nd Wheel (37T) art. 5SL-17221-10-00
По запросу
21
Washer art. 90209-25342-00
По запросу
22
Circlip art. 93440-28062-00
По запросу
23
Gear, 6Th Wheel (26T) art. 5SL-17261-10-00
По запросу
24
Collar art. 90387-2813D-00
По запросу
25
Gear, 4Th Wheel (32T) art. 5SL-17241-00-00
По запросу
26
Washer art. 90209-25349-00
По запросу
27
Washer art. 90209-25350-00
По запросу
28
Gear, 3Rd Wheel (28T) art. 5SL-17231-00-00
По запросу
29
Gear, 5Th Wheel (25T) art. 5SL-17251-00-00
По запросу
30
Collar art. 90387-2202V-00
По запросу
31
Gear, 1St Wheel (37T) art. 5SL-17211-00-00
По запросу
32
Oil Seal art. 93102-35423-00
По запросу
33
Sprocket, Drive art. 5SL-17460-00-00
По запросу
34
Washer, Lock art. 90215-21290-00
По запросу
35
Nut art. 90179-18006-00
По запросу
36
Шайба Yamaha art. 90201-20278-00
По запросу
37
Подшипник КПП Yamaha art. 93306-20464-00
По запросу
38
Circlip 1 art. 278-17424-01-00
По запросу
