модель 2008 года
- Модель Raider
- Код модели RAIDER (XV19CXB)

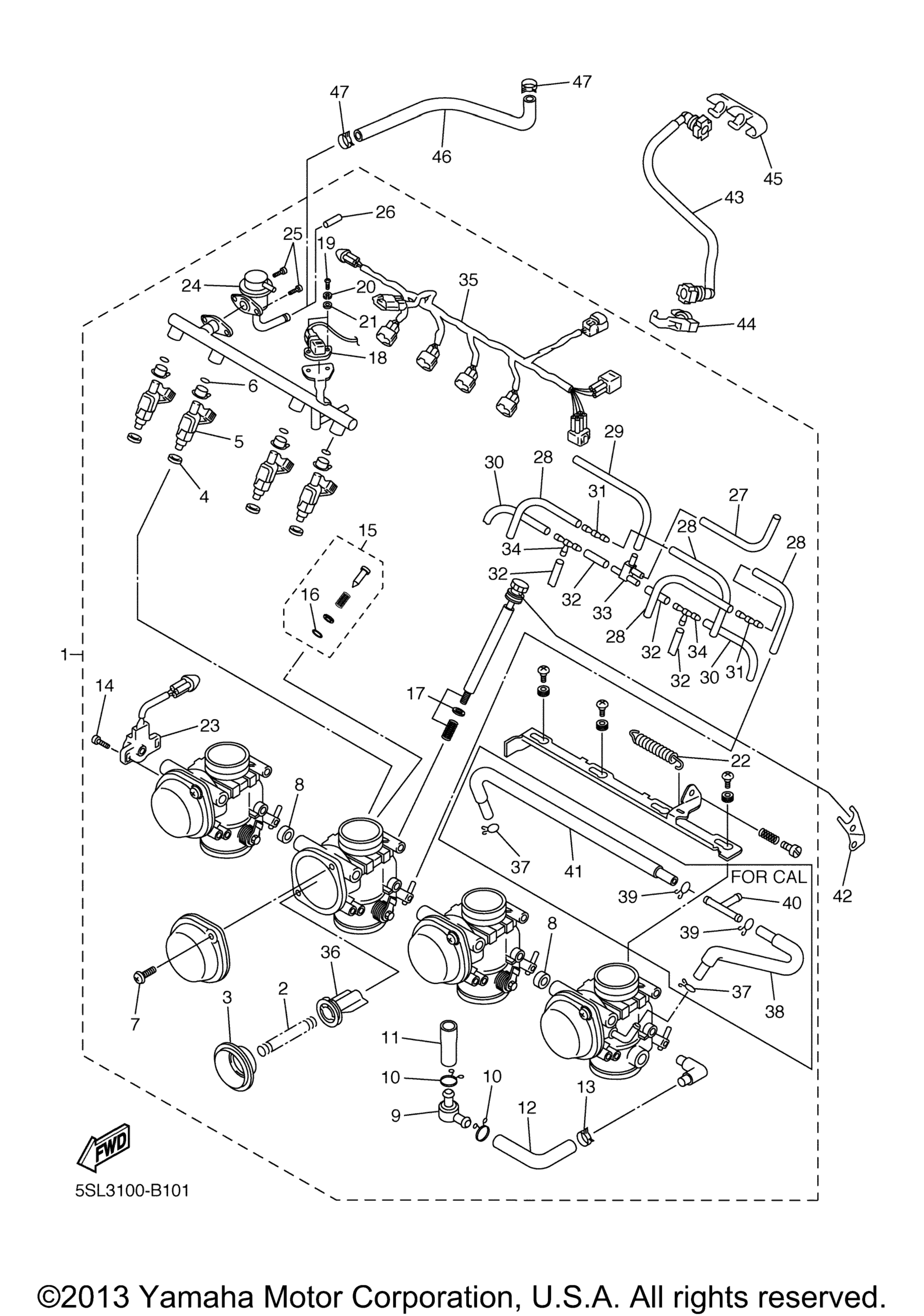

Схема впускной системы 2 для RAIDER (XV19CXB)
Схема
Детали
Номер
Наименование детали
Цена
1
Throttle Body Assy 4P68 CA SXC art. 5SL-13750-11-00
По запросу
1
Throttle Body Assy 4P67 49 SX art. 5SL-13750-00-00
По запросу
2
. Spring, Diaphragm art. 4SV-14933-00-00
По запросу
3
. Diaphragm art. 5SL-24411-00-00
По запросу
4
Прокладка инжектора Yamaha art. 90430-09002-00
По запросу
5
. Injector art. 5SL-13761-00-00
По запросу
6
Кольцо уплотнительное резиновое Yamaha art. 5FL-14147-00-00
По запросу
7
. Screw art. 4KM-14216-00-00
По запросу
8
. Hose art. 5SL-14987-00-00
По запросу
9
. Net, Filter 2 art. 3LN-24515-00-00
По запросу
10
. Clip art. 90467-15012-00
По запросу
11
. Pipe art. 5SL-14148-00-00
По запросу
12
. Pipe 1 art. 5SL-14348-00-00
По запросу
13
. Clip art. 90467-15001-00
По запросу
14
. .Screw art. 8CC-14216-10-00
По запросу
15
. . .Air Screw Set art. 5JW-14104-00-00
По запросу
16
. . . . .O-Ring art. 3H1-14147-00-00
По запросу
17
. Throttle Screw Set art. 5SL-14103-00-00
По запросу
18
. .Sensor, Pressure art. 5JW-82380-00-00
По запросу
19
Винт Yamaha art. 98507-05016-00
По запросу
20
. Washer, Spring art. 92907-05100-00
По запросу
21
. Washer, Plate art. 92907-05600-00
По запросу
22
. Spring art. 5JW-14589-00-00
По запросу
23
Датчик дроссельной заслонки Yamaha art. 5SL-85885-00-00
По запросу
24
. Regulator, Pressure art. 5SL-13906-00-00
По запросу
25
Винт, головка поддона art. 98507-05008-00
По запросу
26
. Cap art. 5JW-14118-00-00
По запросу
27
. Pipe art. 5SL-14349-00-00
По запросу
28
. . .Pipe art. 5PW-14396-00-00
По запросу
29
. .Pipe art. 5PW-14349-00-00
По запросу
30
. . .Hose, Vacuum Sensing 4 art. 68V-13533-00-00
По запросу
31
. . Nipple art. 5PW-14251-00-00
По запросу
32
. . .Pipe 1 art. 5FL-14348-10-00
По запросу
33
. .Connector art. 5PW-1410F-00-00
По запросу
34
. . Pipe, Joint 1 art. 68V-24376-00-00
По запросу
35
. Extension, Wire Harness art. 5SL-82386-00-00
По запросу
36
. Valve, Throttle 1 art. 5PW-14112-00-00
По запросу
37
. Clip art. 4LE-14137-00-00
По запросу
38
. Pipe art. 5SL-14465-01-00
По запросу
39
. Clip art. 90467-100A1-00
По запросу
40
. . Way 3 art. 90413-08012-00
По запросу
41
. Pipe art. 5SL-14466-01-00
По запросу
42
Stay art. 5SL-14413-00-00
По запросу
43
Pipe, Fuel 1 art. 5SL-13971-01-00
По запросу
44
Clamp art. 90464-16005-00
По запросу
45
Clamp art. 90464-16005-00
По запросу
46
Pipe, Fuel 2 art. 5SL-13972-01-00
По запросу
47
Clip art. 90467-12003-00
По запросу
