модель 2008 года
- Модель Raider
- Код модели RAIDER (XV19CXB)

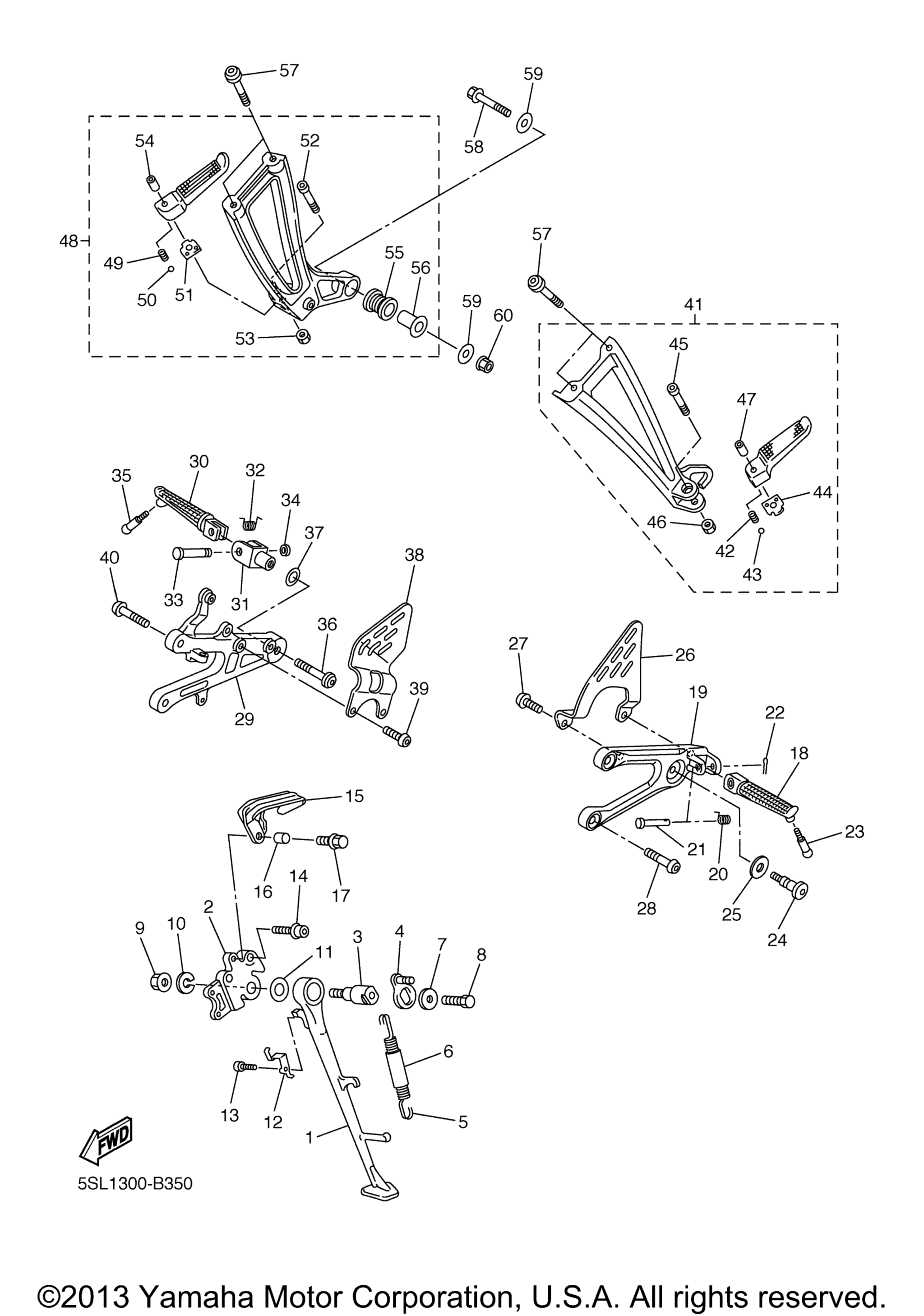

Схема подножки и подставки для RAIDER (XV19CXB)
Схема
Детали
Номер
Наименование детали
Цена
1
Stand, Side art. 5SL-27311-00-00
По запросу
2
Bracket, Side Stand art. 5SL-27321-00-00
По запросу
3
Guide, Side Stand art. 4NX-27351-00-00
По запросу
4
Hook, Side Stand art. 5PW-27352-00-00
По запросу
5
Spring, Tension art. 90506-18008-00
По запросу
6
Hose (L60) art. 90445-19002-00
По запросу
7
Washer, Plate art. 90201-081R9-00
По запросу
8
Bolt art. 97017-08020-00
По запросу
9
Гайка Yamaha art. 95607-10200-00
от 420 ₽
10
Шайба, пластина art. 90201-101J1-00
По запросу
11
Washer, Plate art. 90201-146F9-00
По запросу
12
Link, Side Stand art. 5JJ-27315-00-00
По запросу
13
Болт Yamaha art. 91317-06012-00
По запросу
14
Bolt art. 90110-10012-00
По запросу
15
Guide, Chain art. 5SL-22187-00-00
По запросу
16
Collar art. 90387-060U2-00
По запросу
17
Bolt, With Washer art. 90119-06192-00
По запросу
18
Footrest art. 2C0-27451-00-00
По запросу
19
Bracket 2 art. 5SL-27442-01-00
По запросу
20
Spring, Torsion art. 90508-18134-00
По запросу
21
.Pin, Clevis art. 91701-08038-00
По запросу
22
Шплинт Yamaha art. 91490-25020-00
По запросу
23
Bolt art. 90109-08177-00
По запросу
24
Bolt art. 4BP-27434-11-00
По запросу
25
Washer, Plate art. 90201-08326-00
По запросу
26
Plate 1 art. 5SL-27445-00-00
По запросу
27
Screw art. 92017-06012-00
По запросу
28
Bolt art. 90109-085G6-00
По запросу
29
Bracket 3 art. 5SL-27443-01-00
По запросу
30
Footrest art. 5SL-27461-00-00
По запросу
31
Footrest 1 art. 5JJ-27411-01-00
По запросу
32
Spring, Torsion art. 90508-18135-00
По запросу
33
Pin art. 90243-08029-00
По запросу
34
Washer, Plate art. 90201-06042-00
По запросу
35
Bolt art. 90109-08177-00
По запросу
36
Screw art. 90110-08220-00
По запросу
37
Washer, Plate art. 90201-13008-00
По запросу
38
Plate 2 art. 5SL-27446-00-00
По запросу
39
Screw art. 92017-06012-00
По запросу
40
Bolt art. 90109-085G6-00
По запросу
41
Rear Footrest Assy 1 art. 5SL-27430-02-00
По запросу
42
Пружина Yamaha art. 90501-12743-00
По запросу
43
. Ball art. 93501-04011-00
По запросу
44
. Washer, Special art. 5JJ-27437-01-00
По запросу
45
. Bolt, Hexagon Socket Head art. 91314-06035-00
По запросу
46
. .Nut, U Flange art. 95604-06200-00
По запросу
47
. Collar art. 90387-06697-00
По запросу
48
Rear Footrest Assy 2 art. 5SL-27440-02-00
По запросу
49
Пружина Yamaha art. 90501-12743-00
По запросу
50
. Ball art. 93501-04011-00
По запросу
51
. Washer, Special art. 5JJ-27437-01-00
По запросу
52
. Bolt, Hexagon Socket Head art. 91314-06035-00
По запросу
53
. .Nut, U Flange art. 95604-06200-00
По запросу
54
. Collar art. 90387-06697-00
По запросу
55
. Damper, Footrest 2 art. 5SL-27424-00-00
По запросу
56
. Collar art. 90387-08020-00
По запросу
57
Bolt, Hexagon Socket Head art. 90110-08220-00
По запросу
58
Bolt, Flange art. 90105-08053-00
По запросу
59
Washer, Plate art. 90201-08034-00
По запросу
60
Nut, U Flange art. 95604-08200-00
По запросу
