модель 2008 года
- Модель V star 1300
- Код модели V STAR 1300 (XVS13CTXCS) CA

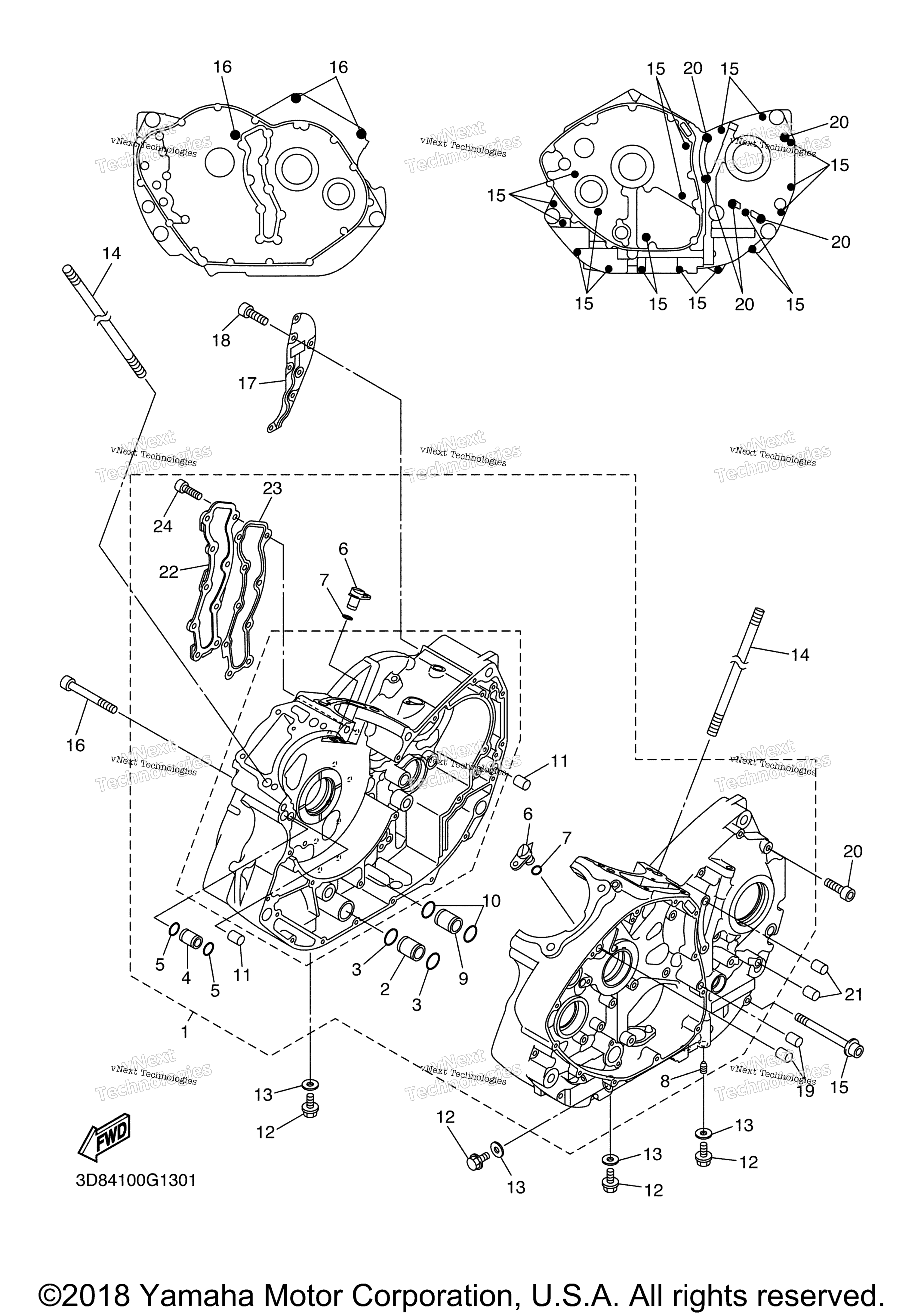

Схема картера для V STAR 1300 (XVS13CTXCS) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Crankcase Assy art. 3D8-15100-01-00
По запросу
2
. .Nozzle Assy., 2 art. 3D8-15154-00-00
По запросу
3
. .O-Ring art. 93210-18319-00
По запросу
4
. .Nozzle 1 art. 1D7-15138-00-00
По запросу
5
. .O-Ring art. 93210-10001-00
По запросу
6
. Nozzle 2 art. 3D8-15148-00-00
По запросу
7
. .O-Ring art. 93210-06632-00
По запросу
8
. .Nozzle 1 art. 2H7-15138-00-00
По запросу
9
. .Nozzle 3 art. 3D8-15155-00-00
По запросу
10
Кольцо резиновое Yamaha art. 93210-22298-00
от 790 ₽
11
Штифт корпуса подшипника сцепления Yamaha art. 99530-10116-00
По запросу
12
Bolt, Flg. (Small Head) art. 95024-10016-00
По запросу
13
Gasket art. 90430-10171-00
По запросу
14
Bolt, Stud art. 90116-12011-00
По запросу
15
Bolt, Hexagon Socket Head art. 90110-06297-00
По запросу
16
Болт Yamaha art. 91314-10110-00
от 1 092 ₽
17
Separator, Oil art. 3D8-15368-00-00
По запросу
18
Болт Yamaha art. 91317-06016-00
По запросу
19
Палец Yamaha art. 99530-08012-00
от 882 ₽
20
Bolt, Hexagon Socket Head art. 91317-08035-00
По запросу
21
.Pin, Dowel art. 99590-10114-00
По запросу
22
. .Cover, Crankcase 3 art. 3D8-15431-00-00
По запросу
23
. .Gasket, Crankcase Cover 3 art. 3D8-15462-00-00
По запросу
24
. Bolt, Hexagon Socket Head art. 90110-6174-00
По запросу
Другие схемы модели
Картер
