модель 2008 года
- Модель V star 1300
- Код модели V STAR 1300 (XVS13CTXCS) CA

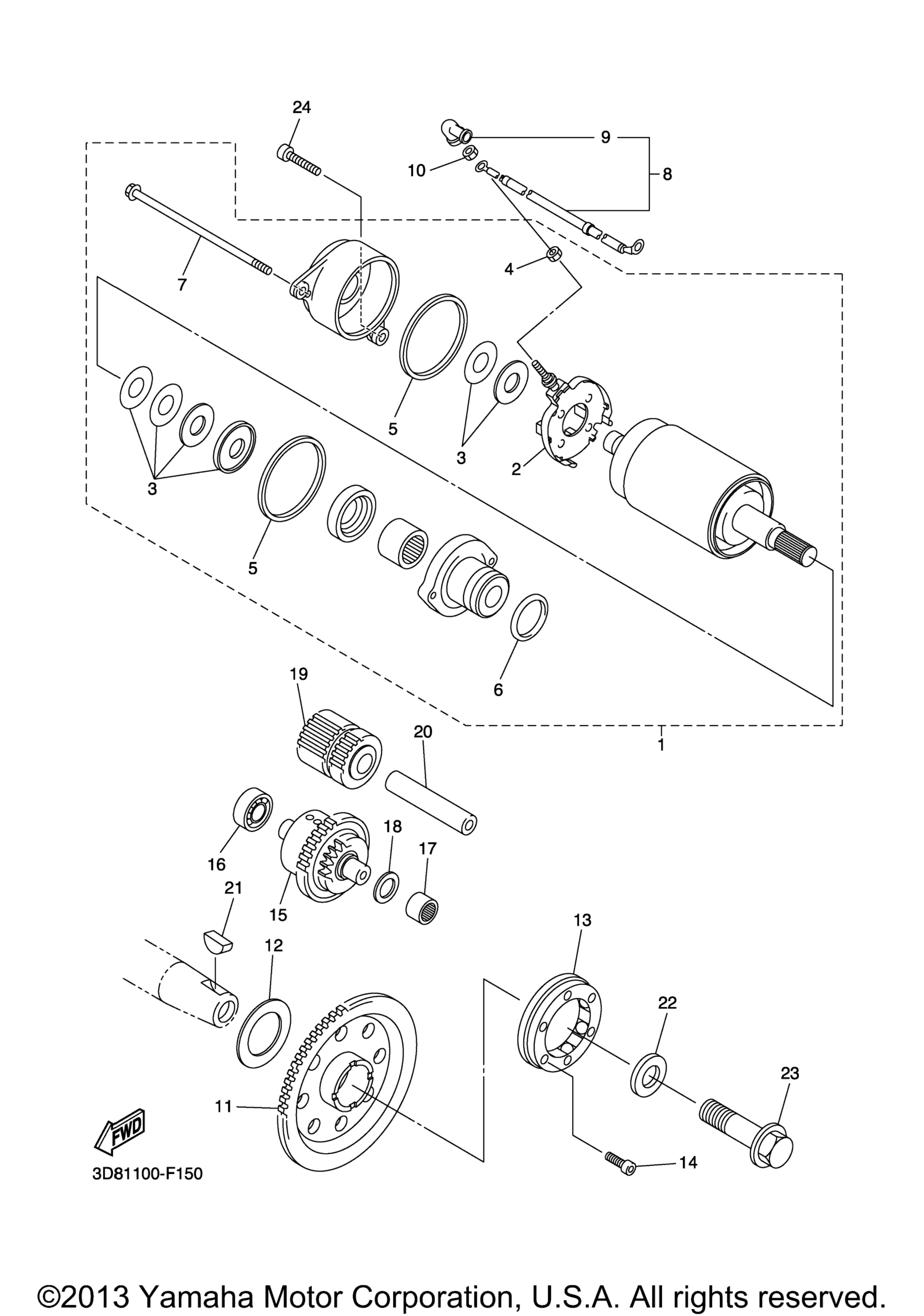

Схема стартера для V STAR 1300 (XVS13CTXCS) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Motor Assy art. 3D8-81890-00-00
По запросу
2
Щеточный комплект Yamaha art. 3AJ-81801-00-00
По запросу
3
. .Washer Kit art. 3AJ-81809-00-00
По запросу
4
Гайка Yamaha art. 4XV-8182A-00-00
По запросу
5
. .Gasket art. 35C-81844-00-00
По запросу
6
. .O-Ring art. 93210-24235-00
По запросу
7
. Bolt art. 3D8-81826-00-00
По запросу
8
Cord, Starter Motor art. 3D8-81815-00-00
По запросу
9
. .Cap art. 5H0-81871-00-00
По запросу
10
Гайка Yamaha art. 4XV-8182A-00-00
По запросу
11
Gear 3 art. 3D8-15515-10-00
По запросу
12
Washer, Plate art. 90201-303P4-00
По запросу
13
Обгонная муфта стартера Yamaha art. 4NK-15590-00-00
от 30 702 ₽
14
Bolt, Hexagon Socket Head art. 91317-08025-00
По запросу
15
Damper Assy art. 3D8-15560-10-00
По запросу
16
Подшипник вала помпы Yamaha art. 93306-00004-00
от 4 490 ₽
17
Bearing art. 93317-11096-00
По запросу
18
Washer, Plate art. 90201-08759-00
По запросу
19
Gear, Idler 1 art. 3D8-15512-01-00
По запросу
20
Shaft 2 art. 4WM-15522-00-00
По запросу
21
Шпонка коленвала Yamaha art. 90280-05001-00
от 1 438 ₽
22
Washer, Plate art. 90201-12008-00
По запросу
23
Bolt, Flange art. 90105-12584-00
По запросу
24
Bolt, Hexagon Socket Head art. 91314-06030-00
По запросу
Другие схемы модели
Стартер
