модель 2008 года
- Модель V star 1300
- Код модели V STAR 1300 (XVS13CTXCS) CA

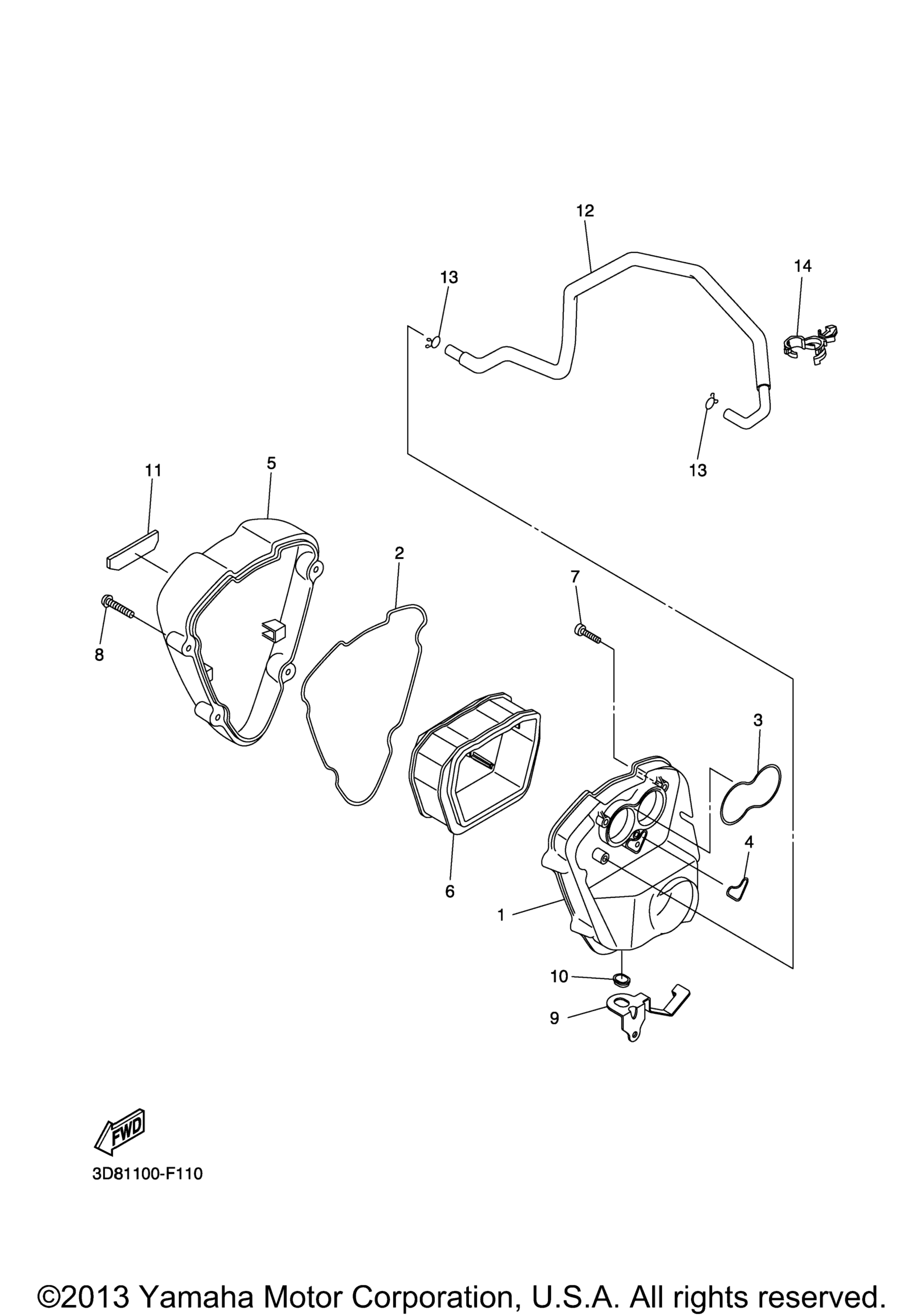

Схема впускной системы 2 для V STAR 1300 (XVS13CTXCS) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Case, Air Cleaner 1 art. 99999-03824-00
По запросу
2
Seal art. 51Y-14462-00-00
По запросу
3
Seal art. 3D8-14457-00-00
По запросу
4
Seal art. 3D8-14462-00-00
По запросу
5
Case, Air Cleaner 2 art. 3D8-14421-01-00
По запросу
6
Element, Air Cleaner art. 3D8-14451-00-00
По запросу
7
.Bolt, Hexagon Socket Head art. 91312-05025-00
По запросу
8
Bolt, Hex. Socket Button art. 90111-05024-00
По запросу
9
Stay 1 art. 3D8-14498-00-00
По запросу
10
Втулка Yamaha art. 90480-01558-00
По запросу
11
Emblem 2 art. 3D8-1442K-00-00
По запросу
12
Pipe, Breather 1 art. 3D8-11166-00-00
По запросу
13
Хомут art. 90467-15M14-00
По запросу
14
Clamp art. 90464-20009-00
По запросу
