модель 2008 года
- Модель V star 1300
- Код модели V STAR 1300 (XVS13CTXCS) CA

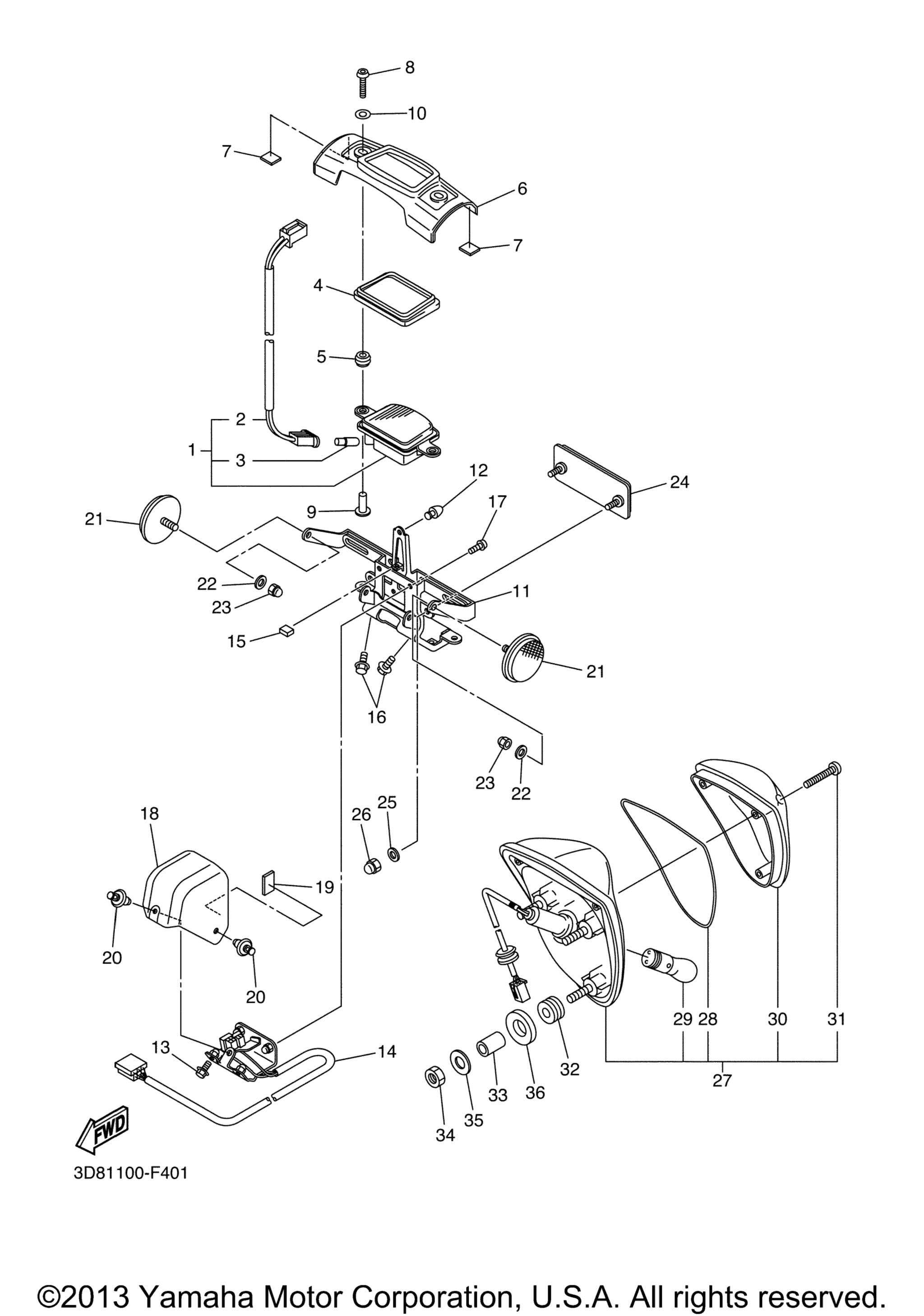

Схема заднего фонаря для V STAR 1300 (XVS13CTXCS) CA
Схема
Детали
Номер
Наименование детали
Цена
1
License Light Unit Assy art. 3D8-84745-00-00
По запросу
2
. Socket Cord Assy 2 art. 3D8-8473E-00-00
По запросу
3
. .Bulb (12V-5W) art. 5VN-84744-00-00
По запросу
4
Damper art. 3D8-84753-00-00
По запросу
5
Grommet art. 90480-13459-00
По запросу
6
Cover, Rear Fender 1 art. 3D8-2163A-00-00
По запросу
7
Protector art. 3D8-21652-00-00
По запросу
8
Bolt, Hex. Socket Button art. 90111-06077-00
По запросу
9
Collar art. 90387-06165-00
По запросу
10
Washer, Plate art. 90201-06091-00
По запросу
11
Bracket, License art. 3D8-84551-00-00
По запросу
12
Damper 2 art. 42U-21639-00-00
По запросу
13
Болт с фланцем art. 95817-06012-00
По запросу
14
Cord, Taillight art. 3D8-84717-00-00
По запросу
15
Damper, Locating 1 art. 3MA-24181-00-00
По запросу
16
Болт с фланцем art. 95817-06012-00
По запросу
17
Болт Yamaha art. 92012-06012-00
По запросу
18
Cover, Rear Fender 3 art. 3D8-2163F-01-00
По запросу
19
Damper 2 art. 51Y-21639-00-00
По запросу
20
Клипса Yamaha art. 90269-07077-00
от 788 ₽
21
Катафот Yamaha art. 449-85131-02-00
По запросу
22
Washer, Plate art. 90201-051K1-00
По запросу
23
Nut, Crown art. 90176-05004-00
По запросу
24
Rear Reflector Assy art. 1FK-85130-00-00
По запросу
25
Washer, Plate art. 90201-051K1-00
По запросу
26
Nut, Crown art. 90176-05004-00
По запросу
27
Taillight Assy art. 3D8-84700-00-00
По запросу
28
. .Gasket, Tail Lens art. 3D8-84723-00-00
По запросу
29
. .Bulb (12V-21/5W) art. 1A2-84714-50-00
По запросу
30
. .Lens, Taillight art. 3D8-84721-00-00
По запросу
31
. .Screw art. 3D8-84726-00-00
По запросу
32
Grommet art. 90480-14004-00
По запросу
33
Collar art. 90387-07020-00
По запросу
34
Гайка Yamaha art. 95380-06600-00
от 630 ₽
35
Washer, Plate art. 90201-06086-00
По запросу
36
Damper art. 5BN-84553-00-00
По запросу
