модель 2008 года
- Модель V star 1300
- Код модели V STAR 1300 (XVS13CTXCS) CA

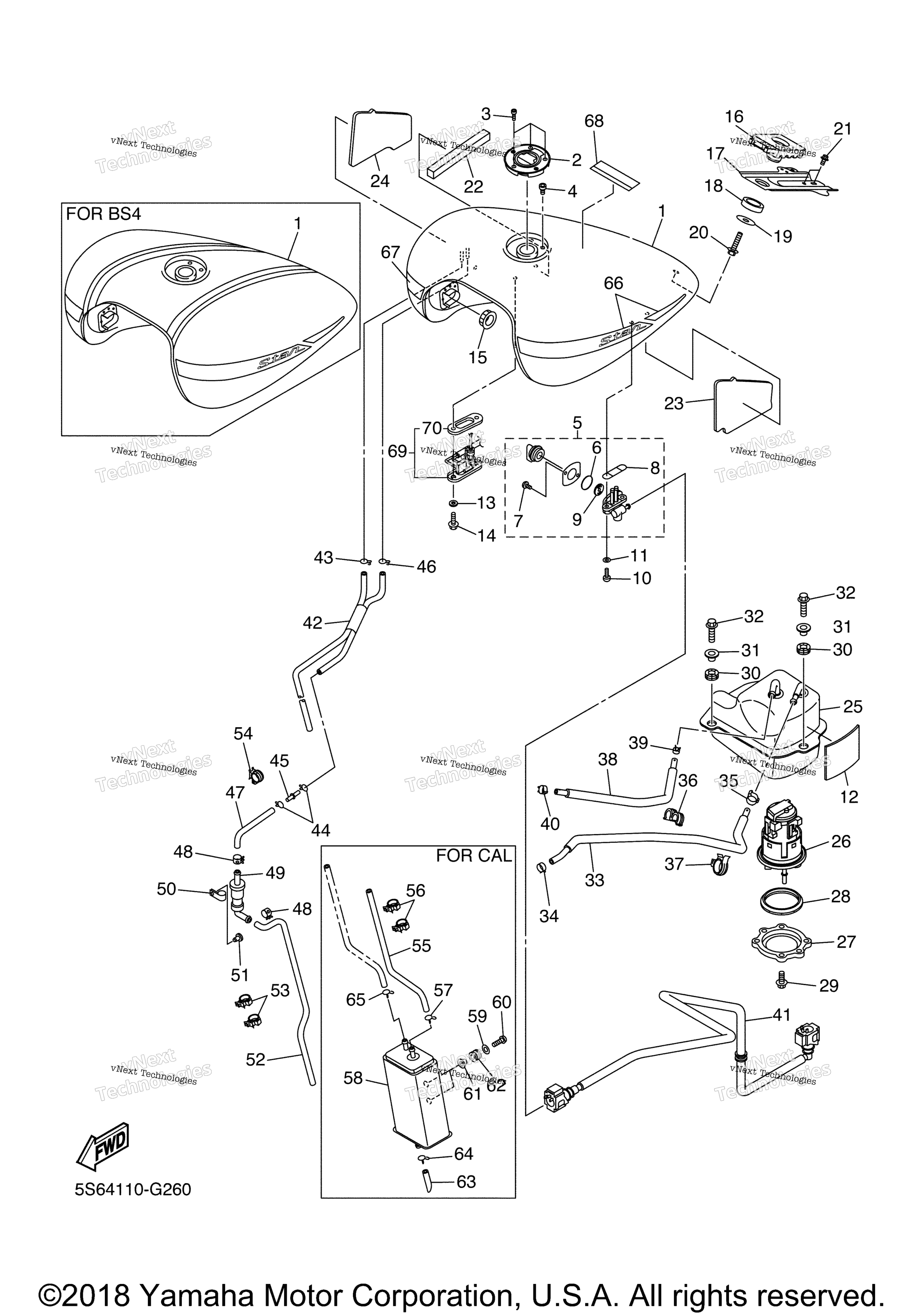

Схема топливного бака для V STAR 1300 (XVS13CTXCS) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp UR FOR VDRM2 art. 3D8-YK241-00-P5
По запросу
1
Fuel Tank Comp UR FOR LYNM9 art. 3D8-YK241-00-P6
По запросу
1
Fuel Tank Comp UR FOR BS4 art. 3D8-Y2410-00-03
По запросу
2
Cap Assy art. 3D8-24602-10-00
По запросу
3
Bolt, Hexagon Socket Head art. 90110-05112-00
По запросу
4
Болт Yamaha art. 91312-05010-00
от 630 ₽
5
Fuel Cock Assy 1 art. 4JT-24500-20-00
По запросу
6
Уплотнительное кольцо Yamaha art. 3AJ-24534-01-00
от 473 ₽
7
. .Screw, Pan Head art. 98580-03008-00
По запросу
8
Прокладка бензокрана Yamaha art. 4X8-24512-00-00
от 788 ₽
9
Прокладка топливного крана Yamaha art. 3AC-24523-00-00
По запросу
10
Screw art. 90149-06108-00
По запросу
11
Washer, Plate art. 90202-05187-00
По запросу
12
Damper, Plate 2 art. 3D8-2414J-00-00
По запросу
13
Washer, Plate art. 90202-05187-00
По запросу
14
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
15
Damper, Locating 1 art. 4H7-24181-00-00
По запросу
16
Damper, Locating 2 art. 1D7-24182-00-00
По запросу
17
Bracket, Tank Fitting art. 3D8-2413Y-00-00
По запросу
18
Damper, Locating 3 art. 4TR-24183-00-00
По запросу
19
Collar art. 90387-06177-00
По запросу
20
Болт Yamaha art. 95812-06030-00
от 882 ₽
21
Болт Yamaha 95801-08012-00 art. 95817-08012-00
По запросу
22
Damper 1 art. 3XV-28217-00-00
По запросу
23
Protector, 1 art. 3D8-2476U-00-00
По запросу
24
Protector, 2 art. 3D8-2476V-00-00
По запросу
25
Pump Case Comp art. 3D8-244A0-00-00
По запросу
26
Fuel Pump Comp art. 3D8-13907-03-00
По запросу
27
Bracket, Fuel Pump art. 3D8-24491-10-00
По запросу
28
O-Ring art. 19B-24486-01-00
По запросу
29
Bolt, Hexagon Socket Head art. 90110-05028-00
По запросу
30
Damper, Locating 5 art. 3D8-24185-00-00
По запросу
31
Collar art. 90387-062U9-00
По запросу
32
Болт с фланцем art. 95817-06025-00
По запросу
33
Pipe, Fuel 1 art. 3D8-24311-11-00
По запросу
34
Clip art. 90467-12004-00
По запросу
35
Clip art. 90467-130A1-00
По запросу
36
Clamp art. 90464-19001-00
По запросу
37
Clamp art. 90464-20191-00
По запросу
38
Pipe 2 art. 3D8-24312-10-00
По запросу
39
Clip art. 90467-160A2-00
По запросу
40
Clip art. 5PX-2411M-00-00
По запросу
41
Pipe, Fuel 1 art. 3D8-13971-00-00
По запросу
42
Hose Assy art. 3D8-2318J-01-00
По запросу
43
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
44
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
45
Joint art. 4XY-14568-00-00
По запросу
46
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
47
Pipe 13 art. 3D8-24324-00-00
По запросу
48
Clip art. 90467-09001-00
По запросу
49
Roll Over Valve Assy art. 5RB-24180-00-00
По запросу
50
Зажим Yamaha art. 90464-15014-00
По запросу
51
Rivet art. 90269-05005-00
По запросу
52
Hose art. 90445-10040-00
По запросу
53
Clamp art. 90464-20191-00
По запросу
54
Clamp art. 90464-15192-00
По запросу
55
Pipe 1 art. 3D8-2486A-01-00
По запросу
56
Clamp art. 90464-25217-00
По запросу
57
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
58
Canister Assy art. 5PX-24170-00-00
По запросу
59
Шайба Yamaha art. 90201-06057-00
от 630 ₽
60
Bolt, Hex. Socket Button art. 90111-06046-00
По запросу
61
Collar art. 90387-062L2-00
По запросу
62
Grommet art. 90480-13163-00
По запросу
63
Pipe 14 art. 3D8-24325-00-00
По запросу
64
Clip art. 90467-100A1-00
По запросу
65
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
66
Emblem 3D Set art. 3D8-2416C-00-00
По запросу
67
Emblem 3D Set art. 3D8-2417C-00-00
По запросу
68
Label, Caution art. 5GK-2118K-00-00
По запросу
69
Sender Unit Assy, Fuel Meter art. 3D8-85752-11-00
По запросу
70
. Gasket, Sender Unit art. 3D8-85753-00-00
По запросу
