модель 2012 года
- Модель Raider
- Код модели RAIDER S (XV19CTSBB)

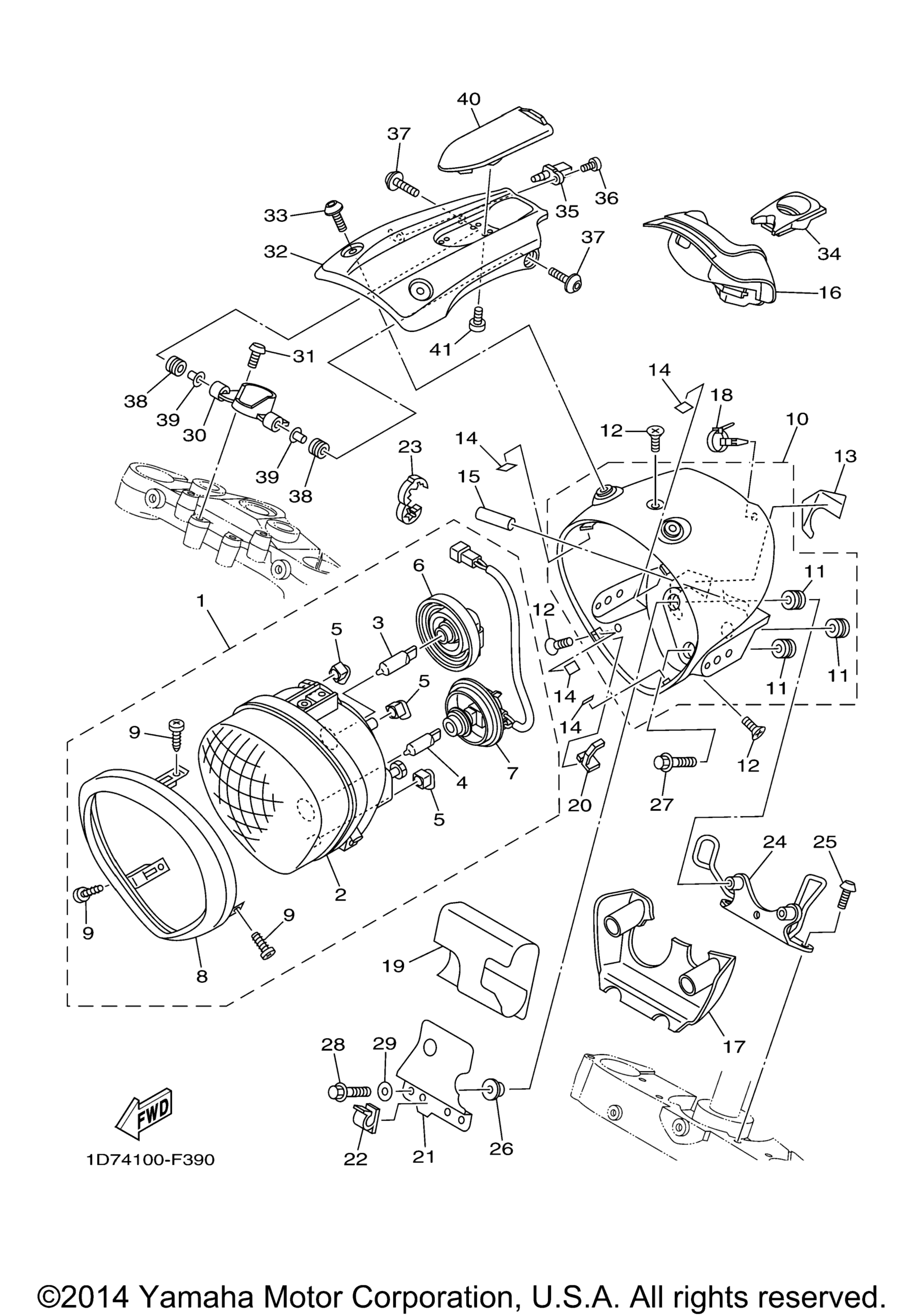

Схема фары для RAIDER S (XV19CTSBB)
Схема
Детали
Номер
Наименование детали
Цена
1
Headlight Unit Assy art. 1D7-84310-00-00
По запросу
2
. .Lens Assy art. 1D7-84320-00-00
По запросу
3
. .Bulb, Headlight (12V-51W Hb4 art. 5YU-84314-00-00
По запросу
4
. .Bulb (12V-55W H7) HALOGEN art. 4SV-84314-00-00
По запросу
5
. .Cap,1 art. 1D7-84385-00-00
По запросу
6
. .Cover, Socket art. 5YU-84397-00-00
По запросу
7
. .Socket Cord Assy 1 art. 1D7-84340-00-00
По запросу
8
. .Rim, Headlight art. 1D7-84315-00-00
По запросу
9
. .Screw, Tapping art. 97707-40610-00
По запросу
10
Body Assy art. 1D7-84330-01-00
По запросу
11
. .Damper, Headlight 1 art. 42X-84366-00-00
По запросу
12
Screw, Countersunk art. 90152-05005-00
По запросу
13
Plate, Guide art. 1D7-8413G-00-00
По запросу
14
Seal art. 5JW-23844-00-00
По запросу
15
Hose art. 90446-09002-00
По запросу
16
Damper, Headlight 1 art. 1D7-84366-00-00
По запросу
17
Damper, Headlight 2 art. 1D7-84367-00-00
По запросу
18
.Clamp art. 90464-07012-00
По запросу
19
Stay Setting art. 1D7-8412H-00-00
По запросу
20
Clamp art. 90465-04020-00
По запросу
21
Plate, Stopper art. 1D7-8411H-00-00
По запросу
22
.Clamp art. 90464-09009-00
По запросу
23
Зажим Yamaha art. 90464-13227-00
от 882 ₽
24
Stay, Headlight 2 art. 1D7-84119-00-00
По запросу
25
Bolt, Hex. Socket Button art. 90111-06046-00
По запросу
26
Collar art. 90387-06175-00
По запросу
27
Bolt, Flange art. 95022-06025-00
По запросу
28
Болт Yamaha art. 95022-06016-00
По запросу
29
Washer, Plate art. 90201-06086-00
По запросу
30
Stay, Headlight 1 art. 1D7-84118-00-00
По запросу
31
Bolt, Button Head art. 92014-08016-00
По запросу
32
Cover, Headlight art. 1D7-84144-00-00
По запросу
33
Bolt, Hex. Socket Button art. 90111-06030-00
По запросу
34
Mole 2 art. 1D7-28346-00-00
По запросу
35
Sensor, Air Temperature art. 5YU-85886-00-00
По запросу
36
Screw, Pan Head art. 98580-05014-00
от 368 ₽
37
Screw art. 90149-06302-00
По запросу
38
Grommet art. 90480-12007-00
По запросу
39
Spacer art. 90560-06201-00
По запросу
40
Cover, Main Switch art. 1D7-82568-00-00
По запросу
41
Bolt, Hexagon Socket Head art. 91317-04010-00
По запросу
