модель 2012 года
- Модель Raider
- Код модели RAIDER S (XV19CTSBB)

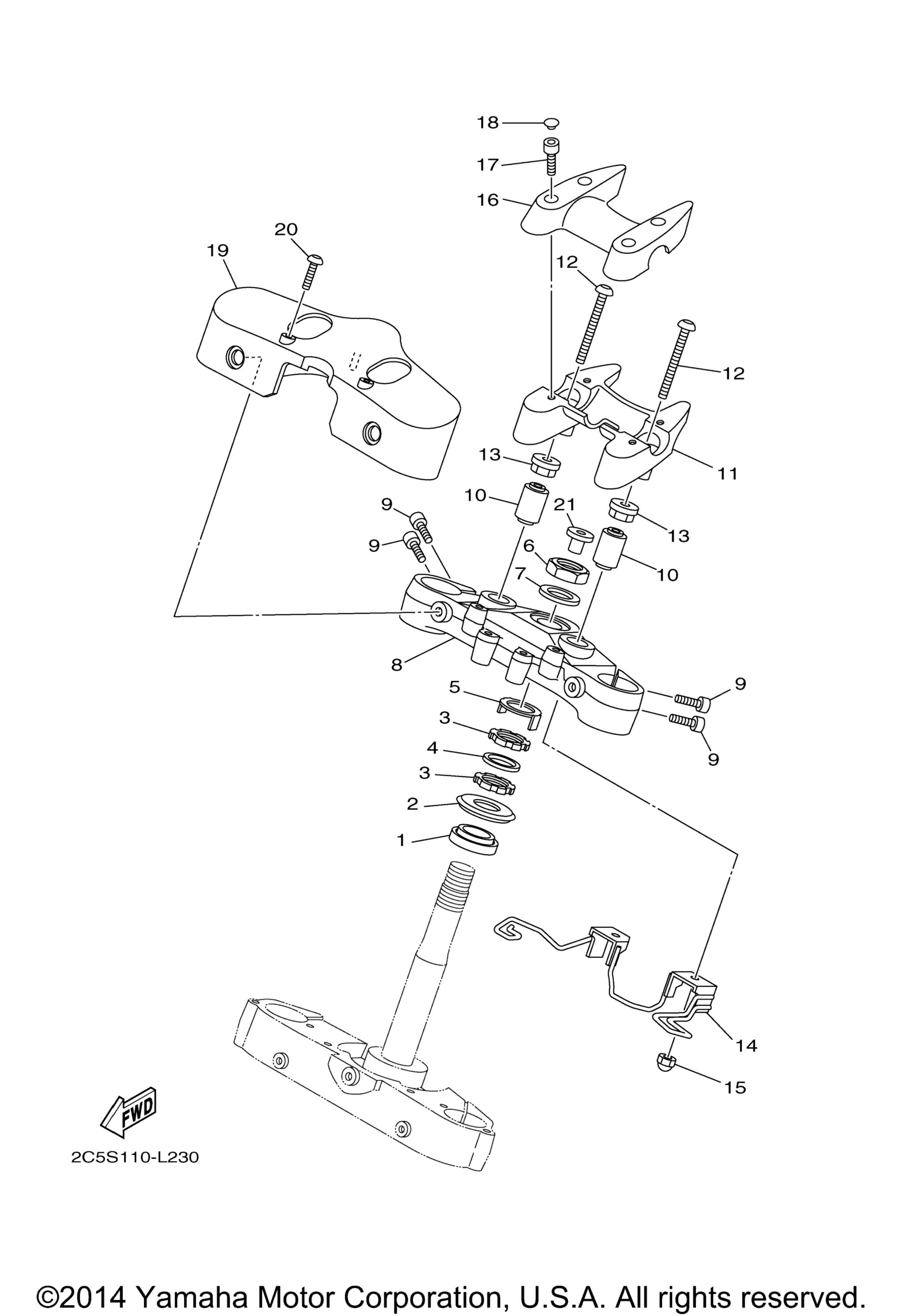

Схема рулевого управления для RAIDER S (XV19CTSBB)
Схема
Детали
Номер
Наименование детали
Цена
1
Bearing art. 93332-00091-00
По запросу
2
Cover, Ball Race 1 art. 4XV-23415-01-00
По запросу
3
Nut art. 90179-30006-00
По запросу
4
Washer, Plate art. 90202-30235-00
По запросу
5
Washer, Special art. 4XV-23418-00-00
По запросу
6
Nut art. 90170-28419-00
По запросу
7
Washer, Plate art. 90201-281U8-00
По запросу
8
Crown, Handle art. 1D7-23435-00-00
По запросу
9
Болт Yamaha art. 91317-06025-00
от 368 ₽
10
Holder, Damper art. 5A8-23434-01-00
По запросу
11
Holder, Handle Lower art. 1D7-23442-30-00
По запросу
12
Bolt, Hex. Socket Button art. 90111-10023-00
По запросу
13
Holder , Handle Lower 1 art. 1D7-2344E-00-00
По запросу
14
Guide, Cable art. 1D7-23389-10-00
По запросу
15
Nut, Crown art. 90176-10003-00
По запросу
16
Holder, Handle Upper art. 1D7-23441-30-00
По запросу
17
Bolt, Hexagon Socket Head art. 91314-08030-00
По запросу
18
Plug art. 90338-08163-00
По запросу
19
Cover, Crown art. 1D7-23437-00-00
По запросу
20
Bolt, Hex. Socket Button art. 92012-08030-00
По запросу
21
Grommet art. 90480-14009-00
По запросу
