модель 2012 года
- Модель Raider
- Код модели RAIDER S (XV19CTSBB)

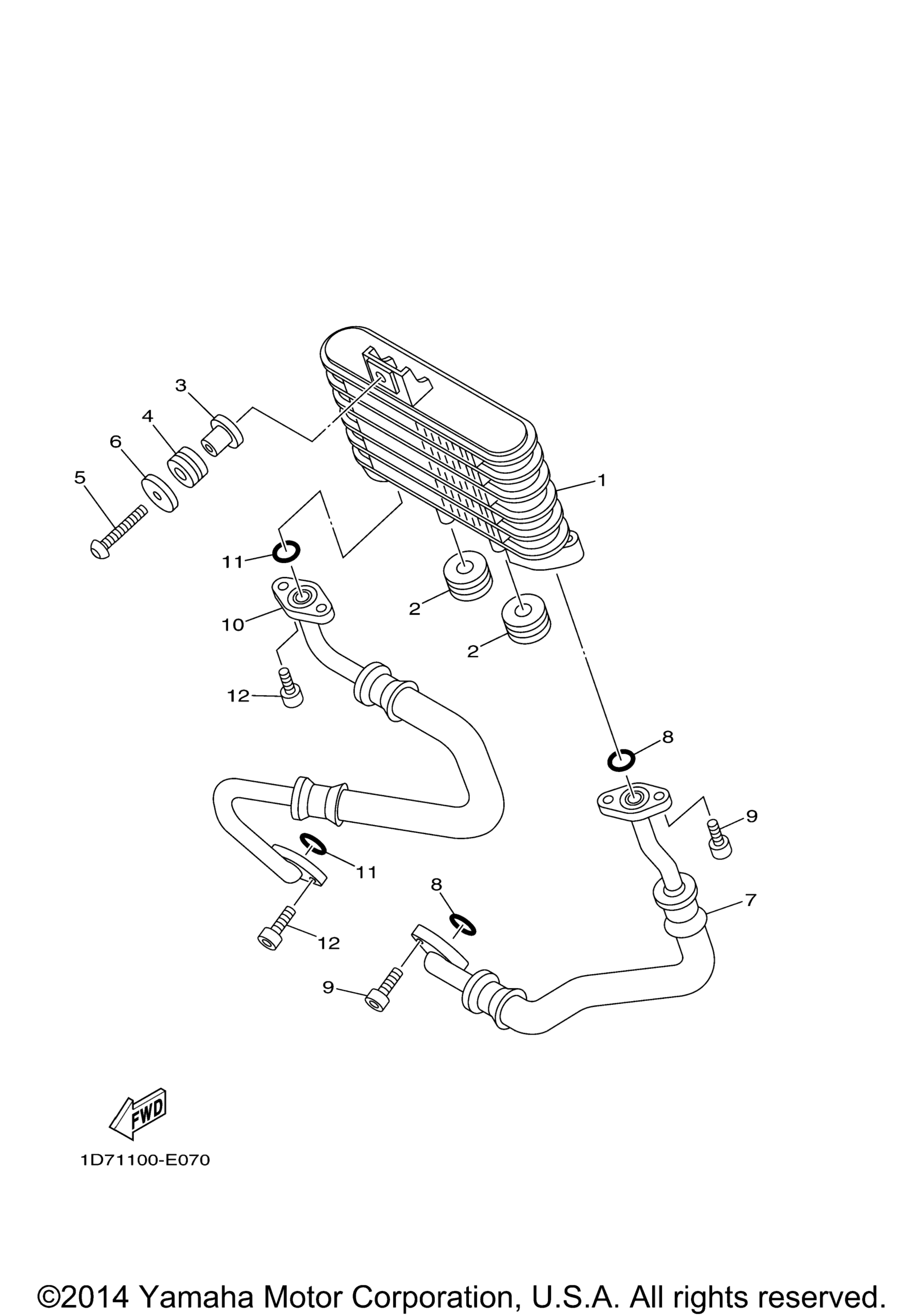

Схема масляного радиатора для RAIDER S (XV19CTSBB)
Схема
Детали
Номер
Наименование детали
Цена
1
Oil Cooler Assy art. 1D7-13470-00-00
По запросу
2
Втулка радиатора Yamaha art. 90480-12475-00
По запросу
3
Collar art. 90387-063L7-00
По запросу
4
Втулка Yamaha art. 90480-14532-00
от 683 ₽
5
.Bolt, Button Head art. 92017-06030-00
По запросу
6
Washer, Plate art. 90201-064K6-00
По запросу
7
Hose, Oil 1 art. 1D7-1316F-01-00
По запросу
8
Кольцо резиновое Yamaha art. 93210-13361-00
от 500 ₽
9
Bolt, Hexagon Socket Head art. 91314-06016-00
По запросу
10
Hose, Oil 2 art. 1D7-1316G-00-00
По запросу
11
Кольцо резиновое Yamaha art. 93210-13361-00
от 500 ₽
12
Bolt, Hexagon Socket Head art. 91314-06016-00
По запросу
