модель 2012 года
- Модель Raider
- Код модели RAIDER S (XV19CTSBB)

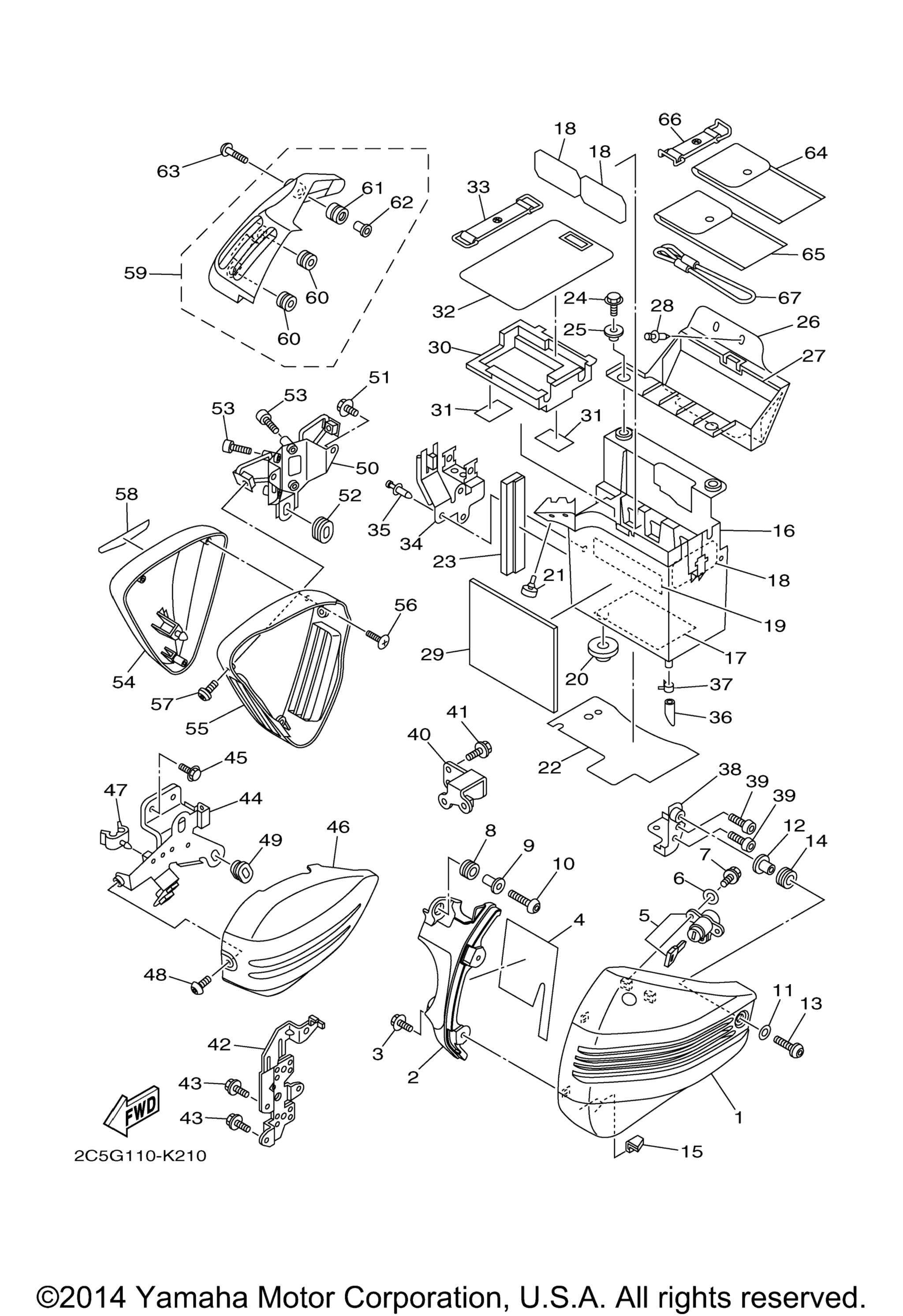

Схема боковой крышки для RAIDER S (XV19CTSBB)
Схема
Детали
Номер
Наименование детали
Цена
1
Cover, Side 1 FOR SMM art. 1D7-21711-00-PJ
По запросу
2
Cover 9 art. 1D7-2117X-00-00
По запросу
3
Bolt, Flange art. 95817-06014-00
По запросу
4
Damper art. 1D7-21746-00-00
По запросу
5
Rotor Set art. 5PX-W2470-00-00
По запросу
6
Washer, Plate art. 90201-06034-00
По запросу
7
Болт Yamaha art. 95024-06016-00
По запросу
8
Grommet art. 90480-14329-00
По запросу
9
Collar art. 90387-066Y6-00
По запросу
10
Bolt, Button Head art. 92014-06020-00
По запросу
11
Washer, Plate art. 90201-06M01-00
По запросу
12
Spacer art. 90560-06201-00
По запросу
13
Screw art. 90149-06023-00
По запросу
14
Grommet art. 90480-12007-00
По запросу
15
Guide art. 5PX-2171H-00-00
По запросу
16
Box, Battery art. 1D7-2177G-02-00
По запросу
17
Damper, Locating 2 art. 5PX-21779-00-00
По запросу
18
Protector art. 5PX-21652-00-00
По запросу
19
Damper, Locating 1 art. 5PX-21778-00-00
По запросу
20
Grommet art. 90480-20384-00
По запросу
21
Damper art. 1D7-2174X-00-00
По запросу
22
Damper, Locating 4 art. 1D7-2177N-01-00
По запросу
23
Damper, Locating 1 art. 1D7-21778-00-00
По запросу
24
Болт Yamaha art. 95022-06020-00
По запросу
25
Collar art. 90387-06267-00
По запросу
26
Box, Tool art. 1D7-28173-00-00
По запросу
27
Damper art. 5PX-2174Y-01-00
По запросу
28
Клипса Yamaha art. 90269-07077-00
от 788 ₽
29
Seal 1 art. 1D7-21732-00-00
По запросу
30
Крышка короба АКБ Yamaha art. 5PX-82129-00-00
от 3 371 ₽
31
.Damper art. 5JW-2139X-00-00
По запросу
32
Stay Setting art. 5VN-8412H-00-00
По запросу
33
Band, Battery art. 7H3-82131-00-00
По запросу
34
Bracket 1 art. 1D7-2172K-00-00
По запросу
35
Клипса Yamaha art. 90269-07077-00
от 788 ₽
36
Hose art. 90445-11027-00
По запросу
37
Clip art. 90467-10135-00
По запросу
38
Bracket 1 art. 1D7-2175T-00-00
По запросу
39
Bolt, Button Head art. 92012-06016-00
По запросу
40
Bracket 4 art. 1D7-2172N-01-00
По запросу
41
Bolt, Flange art. 95817-06014-00
По запросу
42
Stay, Side Cover 2 art. 5PX-2174E-01-00
По запросу
43
Болт Yamaha art. 95022-06012-00
По запросу
44
Bracket 3 art. 1D7-2175V-00-00
По запросу
45
Болт с фланцем art. 95817-06012-00
По запросу
46
Cover, Side 3 art. 1D7-21731-01-00
По запросу
47
Clamp art. 90464-09130-00
По запросу
48
Винт Yamaha art. 90149-05299-00
от 578 ₽
49
Втулка Yamaha art. 90480-01558-00
По запросу
50
Bracket 4 art. 1D7-2175W-00-00
По запросу
51
Болт Yamaha art. 95022-06010-00
По запросу
52
Втулка Yamaha art. 90480-01558-00
По запросу
53
Bolt, Hexagon Socket Head art. 91380-06020-00
По запросу
54
Cover, Side 4 art. 1D7-21741-01-00
По запросу
55
Body art. 1D7-2171D-00-00
По запросу
56
Screw, Tapping art. 90167-05077-00
По запросу
57
Screw art. 90149-06302-00
По запросу
58
Emblem 3D art. 1D7-2173D-00-00
По запросу
59
Plate, Cover FOR SMM art. 1D7-17471-00-PF
По запросу
60
. .Grommet art. 90480-13007-00
По запросу
61
. .Grommet art. 90480-13006-00
По запросу
62
. .Collar art. 90387-07007-00
По запросу
63
Bolt, Hex. Socket Button art. 90110-06202-00
По запросу
64
Tool Kit art. 1D7-28100-00-00
По запросу
65
Tool Kit, 2 art. 1D7-28110-00-00
По запросу
66
Band, Battery art. 116-82131-00-00
По запросу
67
Hanger, Helmet art. 4HC-21398-00-00
По запросу
