модель 2012 года
- Модель Raider
- Код модели RAIDER S (XV19CTSBB)

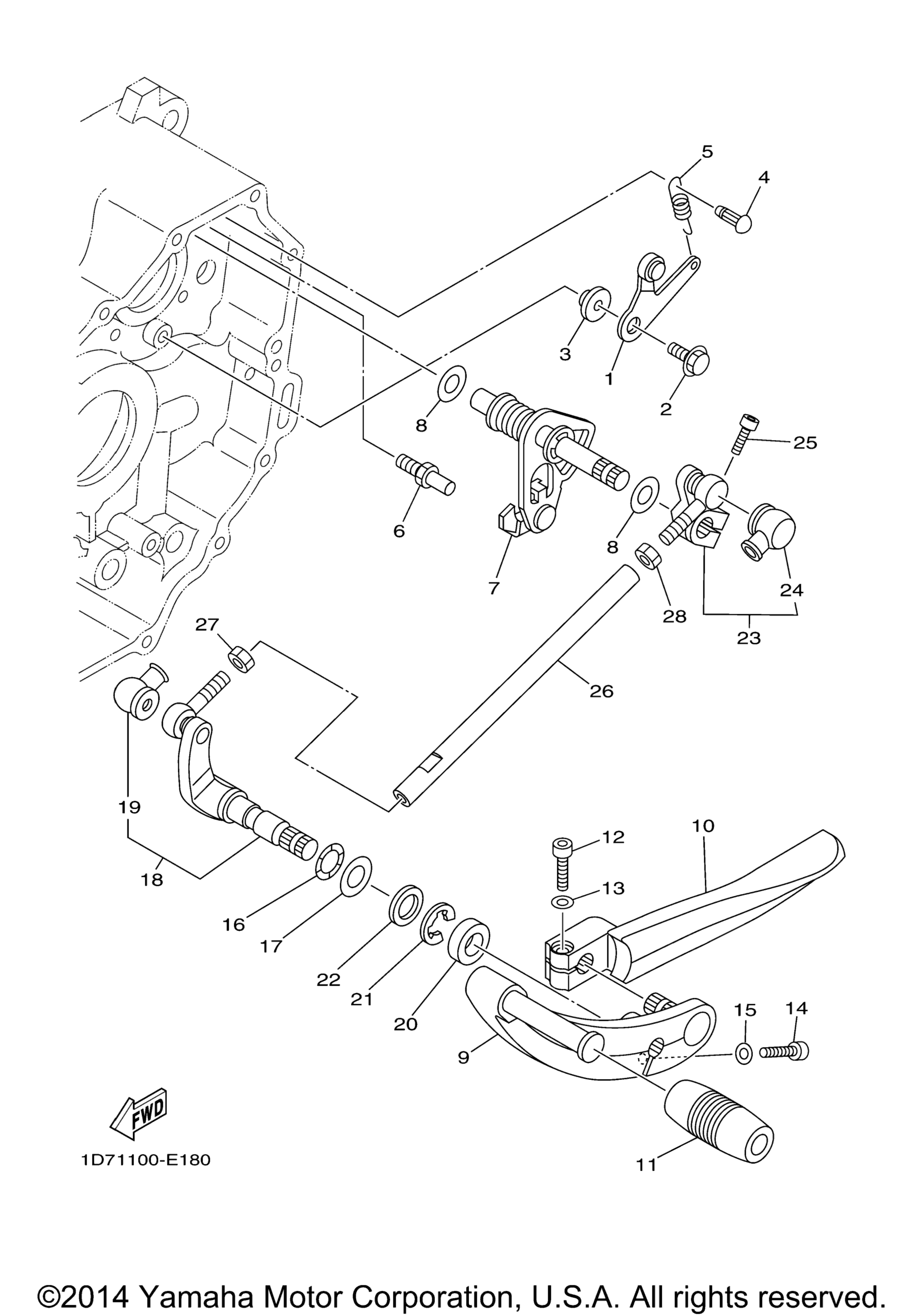

Схема вала переключения передач для RAIDER S (XV19CTSBB)
Схема
Детали
Номер
Наименование детали
Цена
1
Stopper Lever Assy art. 1D7-18140-00-00
По запросу
2
Screw, With Washer art. 90159-06028-00
По запросу
3
Spacer art. 4NX-18175-00-00
По запросу
4
Hook, Spring art. 132-16346-00-00
По запросу
5
Hanger, Spring art. 1D7-18144-01-00
По запросу
6
Stopper, Screw art. 5VK-18127-00-00
По запросу
7
Shift Shaft Assy art. 1D7-18101-01-00
По запросу
8
Washer, Plate art. 90201-127E1-00
По запросу
9
Pedal, Shift art. 1D7-18162-00-00
По запросу
10
Pedal, Rear art. 1D7-18163-00-00
По запросу
11
Cover, Shift Pedal art. 5VN-18113-00-00
По запросу
12
Bolt, Hexagon Socket Head art. 91314-06025-00
По запросу
13
Шайба Yamaha art. 92990-06600-00
от 420 ₽
14
Bolt, Hexagon Socket Head art. 91314-06025-00
По запросу
15
Шайба Yamaha art. 92990-06600-00
от 420 ₽
16
Washer, Wave art. 90206-14086-00
По запросу
17
Washer, Plate art. 90201-14018-00
По запросу
18
Knob, Shifter art. 1D7-18164-00-00
По запросу
19
. .Cover, Dust art. 2H9-18154-00-00
По запросу
20
Cover, Dust art. 5PX-18154-00-00
По запросу
21
Circlip art. 99001-12600-00
По запросу
22
Washer, Plate art. 90201-14019-00
По запросу
23
Shift Shaft Assy art. 1D7-18130-00-00
По запросу
24
. .Cover, Dust art. 2H9-18154-00-00
По запросу
25
Болт Yamaha art. 91314-06020-00
от 263 ₽
26
Rod, Shift art. 1D7-18115-00-00
По запросу
27
Nut art. 95380-08700-00
По запросу
28
Nut art. 90170-08358-00
По запросу
