модель 2012 года
- Модель V star 950
- Код модели V STAR 950 (XVS95BR)

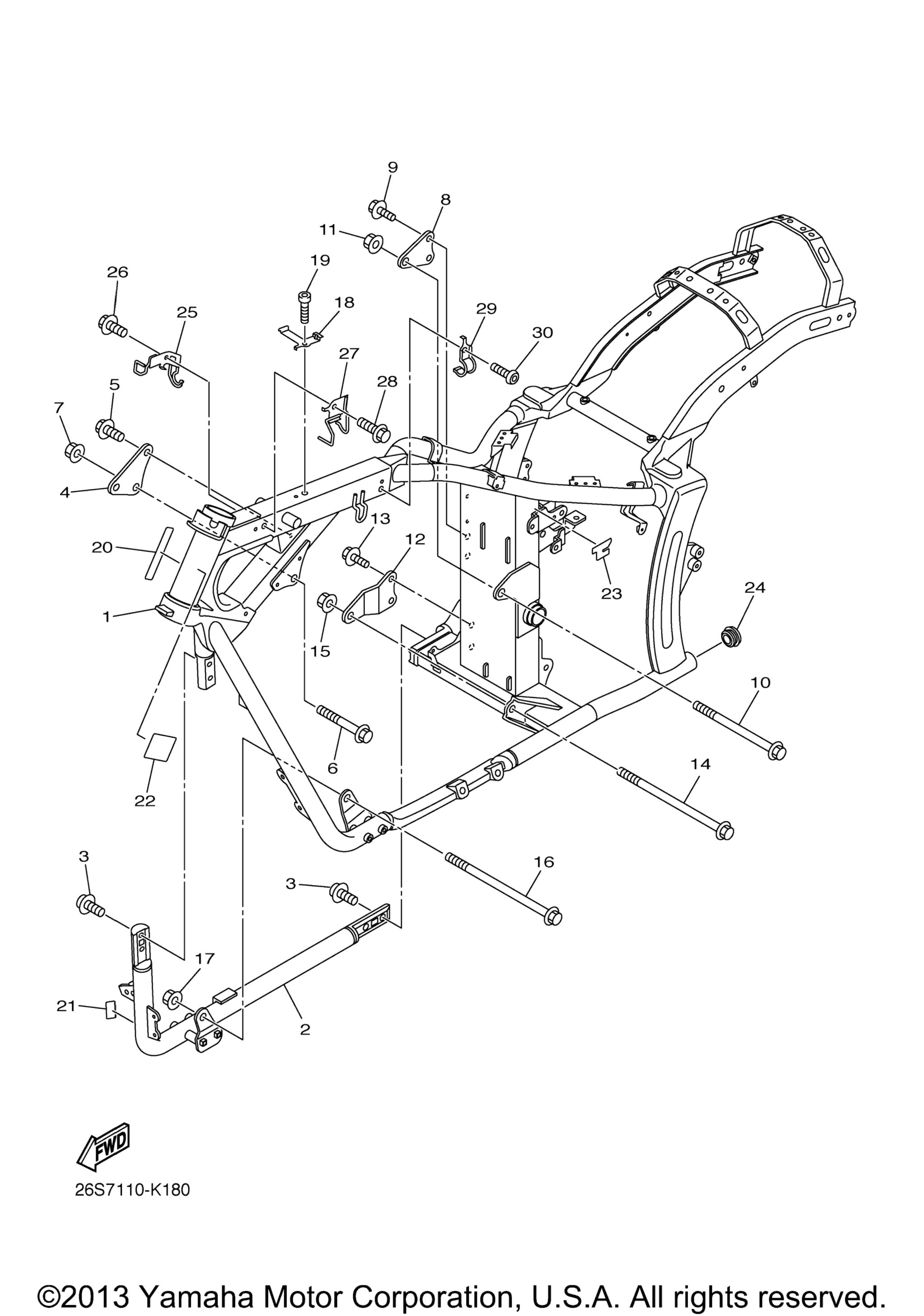

Схема рамы для V STAR 950 (XVS95BR)
Схема
Детали
Номер
Наименование детали
Цена
1
Frame Comp art. 5S7-21110-10-00
По запросу
2
Downtube Comp art. 5S7-21280-10-00
По запросу
3
Bolt, Hexagon Socket Head art. 90110-10017-00
По запросу
4
Stay, Engine 3 art. 5S7-21317-00-00
По запросу
5
Bolt, Flange art. 90105-102A3-00
По запросу
6
Bolt, Flange art. 90105-12252-00
По запросу
7
Nut, Self-Locking art. 90185-12002-00
По запросу
8
Stay, Engine 5 art. 5S7-21314-00-00
По запросу
9
Bolt, Flange art. 90105-102A3-00
По запросу
10
Bolt, Flange art. 90105-12043-00
По запросу
11
Nut, Self-Locking art. 90185-12002-00
По запросу
12
Stay, Engine 2 art. 5S7-21316-00-00
По запросу
13
Bolt, Flange art. 90105-102A3-00
По запросу
14
Bolt, Flange art. 90105-12044-00
По запросу
15
Nut, Self-Locking art. 90185-12002-00
По запросу
16
Bolt, Flange art. 90105-12069-00
По запросу
17
Nut, Self-Locking art. 90185-12002-00
По запросу
18
Bracket art. 5S7-21158-00-00
По запросу
19
Болт Yamaha art. 91314-06020-00
от 263 ₽
20
Protector art. 3D8-2117G-00-00
По запросу
21
Seal art. 5PX-21268-00-00
По запросу
22
Seal art. 1D7-2639G-00-00
По запросу
23
Seal 1 art. 5S7-21732-00-00
По запросу
24
Plug art. 90338-27007-00
По запросу
25
Guide, Cable art. 5S7-26279-00-00
По запросу
26
Болт с фланцем art. 90105-06696-00
По запросу
27
Holder art. 5S7-26475-00-00
По запросу
28
Болт с фланцем art. 90105-06696-00
По запросу
29
Clamp art. 90462-16005-00
По запросу
30
Bolt, Button Head art. 92012-06016-00
По запросу
