модель 2012 года
- Модель V star 950
- Код модели V STAR 950 (XVS95BR)

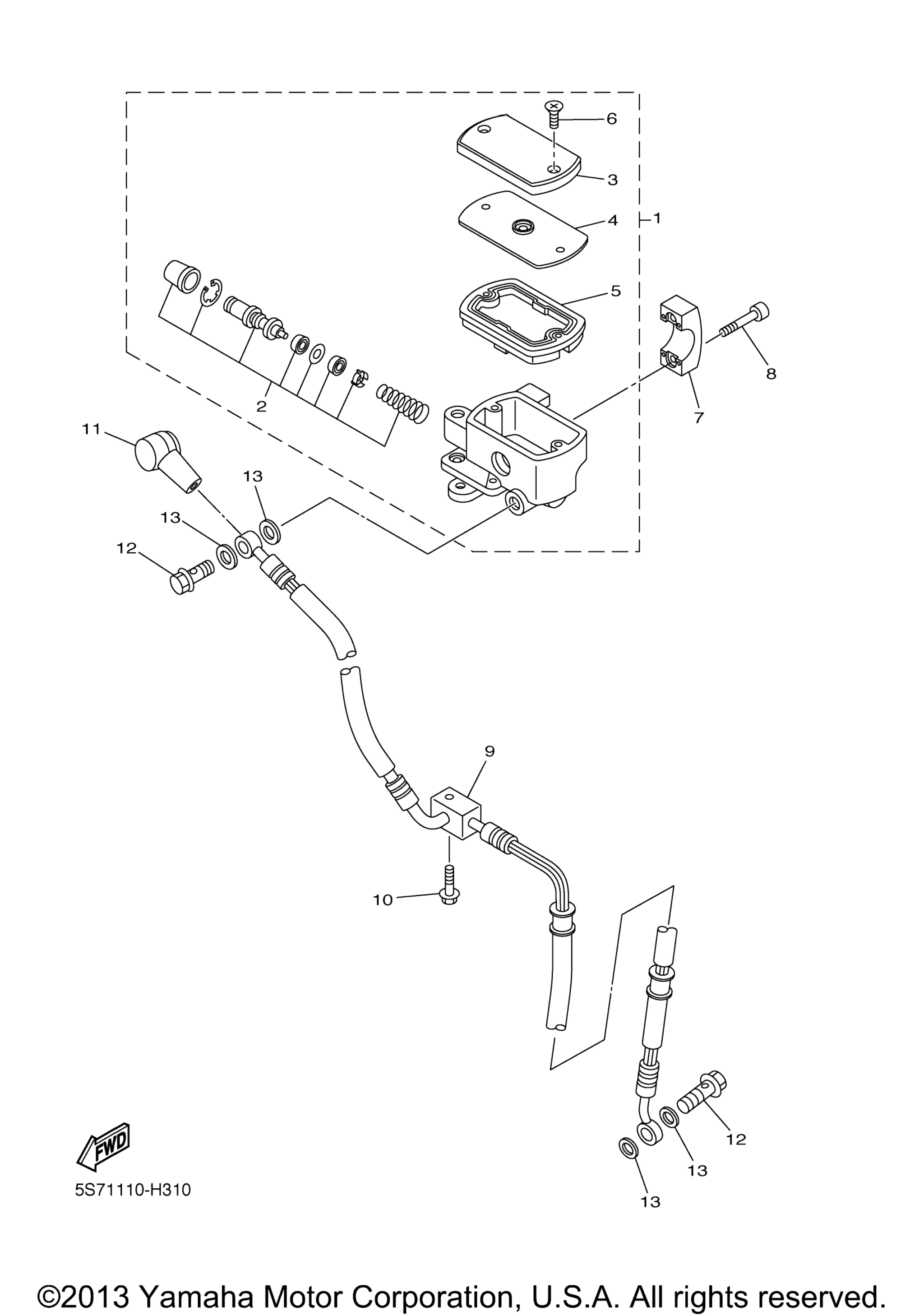

Схема переднего главного цилиндра тормоза для V STAR 950 (XVS95BR)
Схема
Детали
Номер
Наименование детали
Цена
1
Master Cylinder Sub Assy art. 5S7-25870-01-00
По запросу
2
. .Cylinder Kit, Master art. 1JL-25807-01-00
По запросу
3
. .Cap, Reservoir art. 3D8-25852-00-00
По запросу
4
. . . Bush, Diaphragm art. 3D8-25855-00-00
По запросу
5
. .Diaphragm, Reservoir art. 3D8-25854-00-00
По запросу
6
. .Screw art. 3D8-2589H-00-00
По запросу
7
Bracket, Master Cylinder art. 4TR-25867-10-00
По запросу
8
Bolt, Hexagon Socket Head art. 91314-06025-00
По запросу
9
Hose, Brake 1 art. 5S7-25872-00-00
По запросу
10
Bolt, Flange art. 90105-06791-00
По запросу
11
Boot, Master Cylinder art. 4L0-25862-01-00
По запросу
12
Bolt, Union art. 90401-10020-00
По запросу
13
Gasket art. 90430-10005-00
По запросу
