модель 2012 года
- Модель V star 950
- Код модели V STAR 950 (XVS95BR)

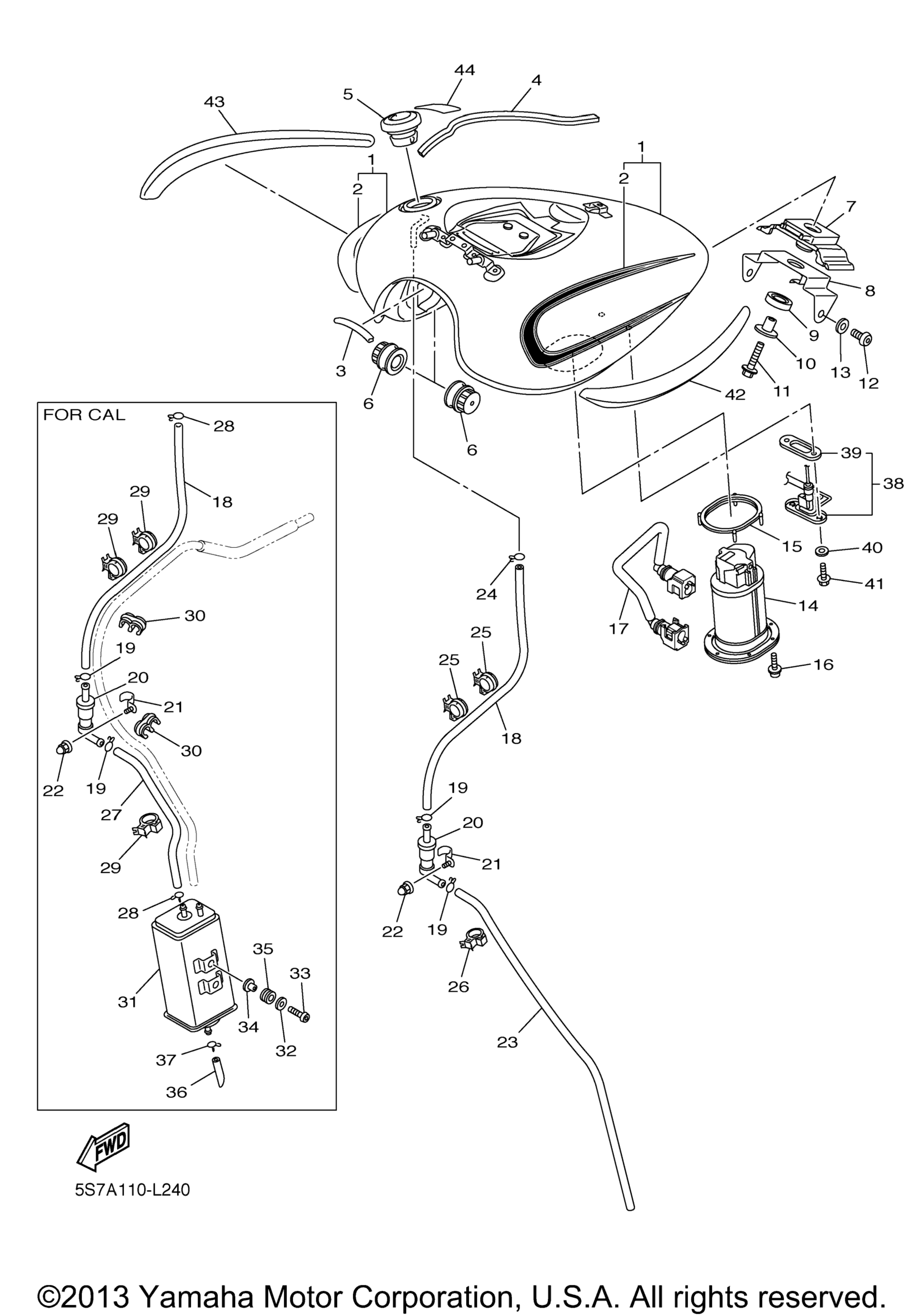

Схема топливного бака для V STAR 950 (XVS95BR)
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp UR FOR DRMK art. 5S7-Y2410-00-X5
По запросу
1
Fuel Tank Comp UR FOR S3 art. 5S7-Y2410-00-X3
По запросу
2
. . .Graphic Set UR FOR S3 art. 5S7-24240-60-00
По запросу
2
. . .Graphic Set UR FOR DRMK art. 5S7-24240-70-00
По запросу
3
Mold, Fuel Tank art. 1HX-24188-01-00
По запросу
4
Damper, Side Cover art. 5S7-24145-00-00
По запросу
5
Cap Assy art. 4NK-24602-20-00
По запросу
6
Damper, Locating 1 art. 5S7-24181-00-00
По запросу
7
Damper, Locating 2 art. 5S7-24182-00-00
По запросу
8
Bracket, Tank Fitting art. 5S7-2413Y-00-00
По запросу
9
Damper, Locating 3 art. 4TR-24183-00-00
По запросу
10
Collar art. 90387-06177-00
По запросу
11
Болт Yamaha art. 95812-06030-00
от 882 ₽
12
Bolt, Button Head art. 92012-08014-00
По запросу
13
.Washer, Plate art. 90201-08M01-00
По запросу
14
Fuel Pump Comp art. 5S7-13907-00-00
По запросу
15
O-Ring art. 5VN-24486-00-00
По запросу
16
Bolt, Hexagon Socket Head art. 90110-05028-00
По запросу
17
Pipe, Fuel 1 art. 5S7-13971-01-00
По запросу
18
Pipe 3 art. 5S7-24313-00-00
По запросу
19
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
20
Roll Over Valve Assy art. 5RB-24180-00-00
По запросу
21
Clamp 2 art. 5S7-24136-00-00
По запросу
22
Nut, Crown art. 90176-05004-00
По запросу
23
Hose (L450) art. 90445-11036-00
По запросу
24
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
25
Clamp art. 90464-20191-00
По запросу
26
Clamp art. 90464-10190-00
По запросу
27
Pipe 1 FOR CALIFORNIA art. 5S7-2486A-00-00
По запросу
28
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
29
Clamp FOR CALIFORNIA art. 90464-20191-00
По запросу
30
Clamp FOR CALIFORNIA art. 90464-10M57-00
По запросу
31
Canister Assy FOR CALIFORNIA art. 5PX-24170-00-00
По запросу
32
Шайба Yamaha art. 90201-06057-00
от 630 ₽
33
Bolt, Hex. Socket Button FOR CALIFORNIA art. 90111-06046-00
По запросу
34
Collar FOR CALIFORNIA art. 90387-062L2-00
По запросу
35
Grommet FOR CALIFORNIA art. 90480-13163-00
По запросу
36
Pipe 14 FOR CALIFORNIA art. 3D8-24325-00-00
По запросу
37
Clip FOR CALIFORNIA art. 90467-100A1-00
По запросу
38
Sender Unit Assy, Fuel Meter art. 5S7-85752-11-00
По запросу
39
. Gasket, Sender Unit art. 3D8-85753-00-00
По запросу
40
Washer, Plate art. 90202-05187-00
По запросу
41
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
42
Emblem 3D Set UR FOR S3 art. 5S7-2416C-10-00
По запросу
42
Emblem 3D Set UR FOR DRMK art. 5S7-2416C-00-00
По запросу
43
Emblem 3D Set UR FOR DRMK art. 5S7-2417C-00-00
По запросу
43
Emblem 3D Set UR FOR S3 art. 5S7-2417C-10-00
По запросу
44
Label, Caution art. 5GK-2118K-00-00
По запросу
