модель 2012 года
- Модель V star 950
- Код модели V STAR 950 (XVS95BR)

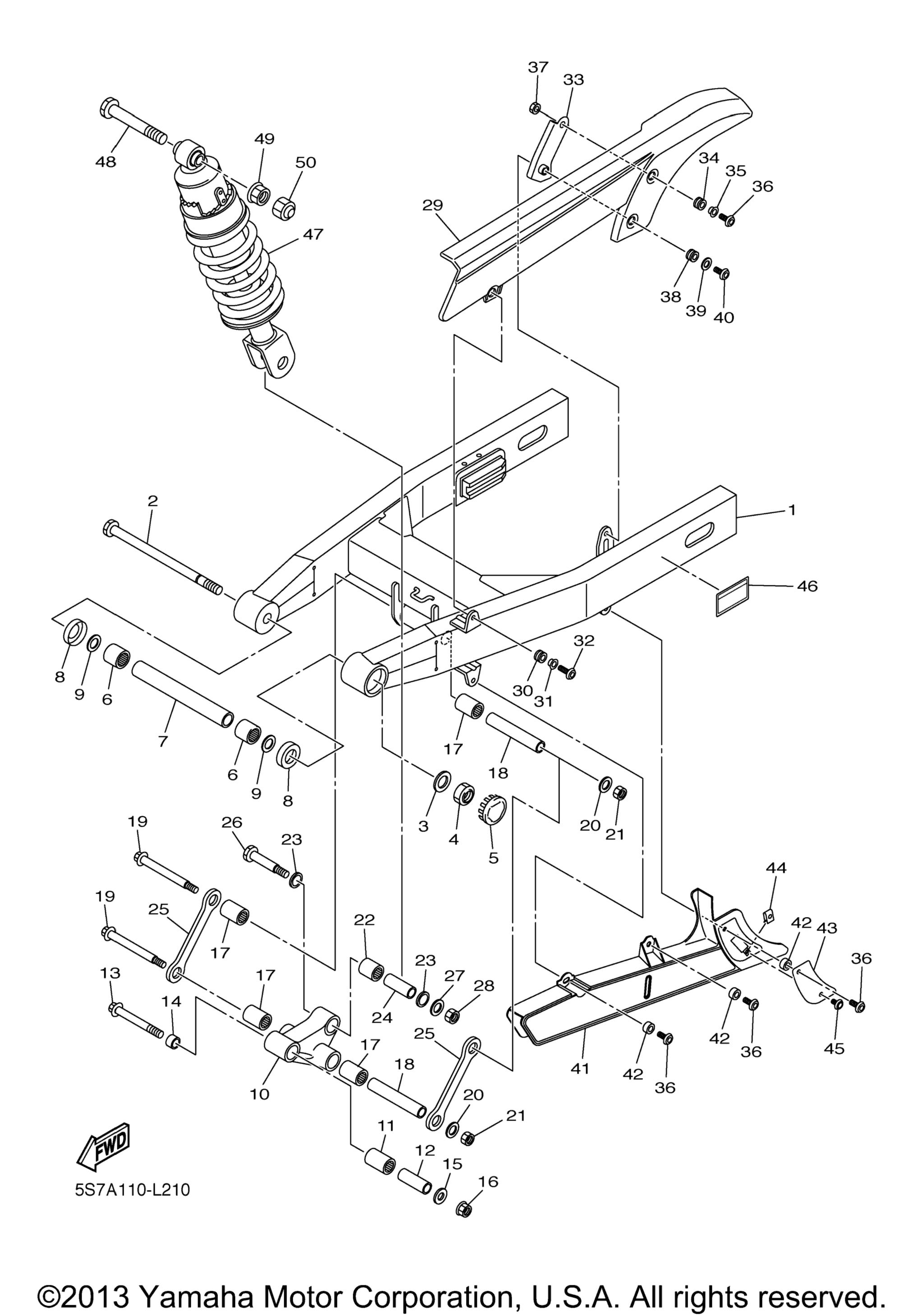

Схема задней части ARM SUSPENSION для V STAR 950 (XVS95BR)
Схема
Детали
Номер
Наименование детали
Цена
1
Rear Arm Comp art. 5S7-22110-10-00
По запросу
2
Shaft, Pivot art. 3D8-22141-01-00
По запросу
3
Washer, Plate art. 90201-16018-00
По запросу
4
Nut, Self-Locking art. 90185-16002-00
По запросу
5
Cover art. 4KM-2219X-00-00
По запросу
6
Игольчатый подшипник Yamaha art. 93320-32403-00
По запросу
7
Bush 2 art. 3D8-22124-00-00
По запросу
8
Cover, Thrust 2 art. 5EL-22129-00-00
По запросу
9
Washer, Plate art. 90201-243U9-00
По запросу
10
Arm, Relay art. 3D8-2217A-00-00
По запросу
11
Подшипник Yamaha art. 93317-42060-00
По запросу
12
Collar art. 90387-100T8-00
По запросу
13
Bolt, Flange art. 90105-10233-00
По запросу
14
Collar art. 90387-10049-00
По запросу
15
Шайба, пластина art. 90201-101J1-00
По запросу
16
Гайка Yamaha art. 95602-10200-00
По запросу
17
Bearing art. 93317-41761-00
По запросу
18
Collar art. 90387-126T1-00
По запросу
19
Bolt art. 90101-12027-00
По запросу
20
Washer, Plate art. 90201-12045-00
По запросу
21
Nut, U art. 95612-12100-00
По запросу
22
Bearing art. 93317-31771-00
По запросу
23
Сальник Yamaha art. 93109-17071-00
от 935 ₽
24
Collar art. 90387-127W0-00
По запросу
25
Arm 1 art. 3D8-2217M-00-00
По запросу
26
Bolt art. 90109-10024-00
По запросу
27
Шайба Yamaha art. 90201-10035-00
от 525 ₽
28
Nut, U art. 95617-10100-00
По запросу
29
Case, Chain art. 5S7-22311-00-00
По запросу
30
Втулка резиновая Yamaha art. 90480-13004-00
По запросу
31
Collar art. 90387-06171-00
По запросу
32
Screw art. 90149-06302-00
По запросу
33
Stay, Chain Case art. 3D8-2213J-00-00
По запросу
34
Втулка резиновая Yamaha art. 90480-13004-00
По запросу
35
Collar art. 90387-06171-00
По запросу
36
Bolt, Hex. Socket Button art. 90111-06038-00
По запросу
37
Гайка Yamaha art. 95380-06600-00
от 630 ₽
38
Втулка резиновая Yamaha art. 90480-13004-00
По запросу
39
Washer, Plate art. 90201-06095-00
По запросу
40
Screw art. 90149-06302-00
По запросу
41
Case, Chain 2 art. 3D8-22312-00-00
По запросу
42
Collar art. 90387-06106-00
По запросу
43
Plate, Guide 1 art. 5S7-22341-00-00
По запросу
44
Гайка-скоба 90183-06800-00 art. 90183-06069-00
По запросу
45
Bolt, Hex. Socket Button art. 90149-06298-00
По запросу
46
Label, Tire art. 5S7-21668-00-00
По запросу
47
Shock Absorber Assy, Rear art. 5S7-22210-20-00
По запросу
48
Bolt art. 90109-10028-00
По запросу
49
Гайка Yamaha art. 95602-10200-00
По запросу
50
Cap art. 5YU-2143A-00-00
По запросу
