модель 2012 года
- Модель V star 950
- Код модели V STAR 950 (XVS95BR)

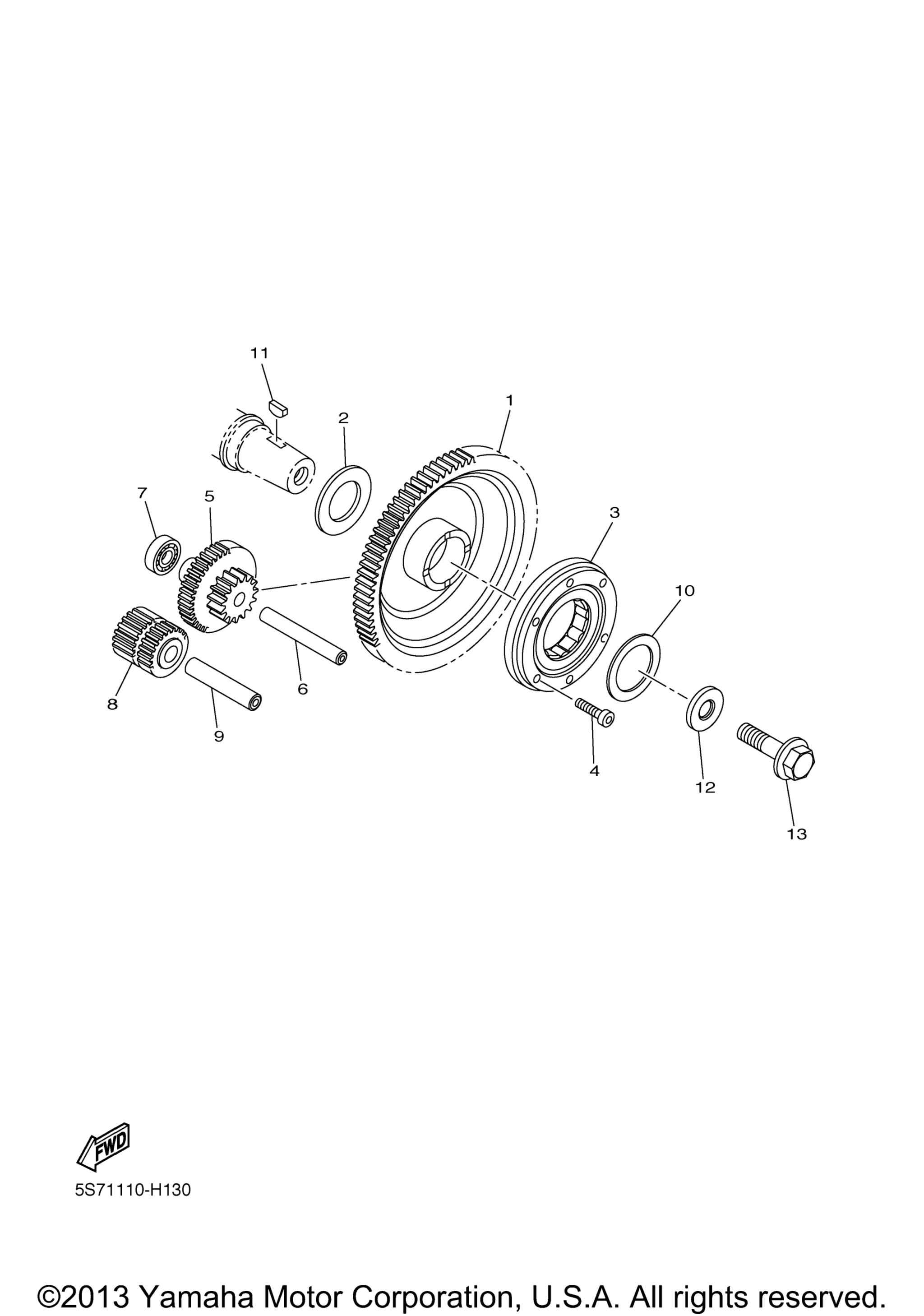

Схема стартера для V STAR 950 (XVS95BR)
Схема
Детали
Номер
Наименование детали
Цена
1
Gear 3 art. 5S7-15515-00-00
По запросу
2
Washer art. 5S7-15561-00-00
По запросу
3
Starter One-Way Assy art. 3LD-15590-02-00
По запросу
4
Болт Yamaha art. 91317-06025-00
от 368 ₽
5
Gear, Idler 1 art. 5S7-15512-01-00
По запросу
6
Shaft 1 art. 1D7-15521-00-00
По запросу
7
Подшипник вала помпы Yamaha art. 93306-00004-00
от 4 490 ₽
8
Gear, Idler 1 art. 3D8-15512-01-00
По запросу
9
Shaft 2 art. 4WM-15522-00-00
По запросу
10
Washer, Plate art. 90201-350F3-00
По запросу
11
Шпонка коленвала Yamaha art. 90280-05001-00
от 1 438 ₽
12
Washer, Plate art. 90201-12008-00
По запросу
13
Bolt, Flange art. 90105-12584-00
По запросу
