модель 2000 года
- Модель Z120
- Код модели Z 120 (S2000ZAAAAUS)

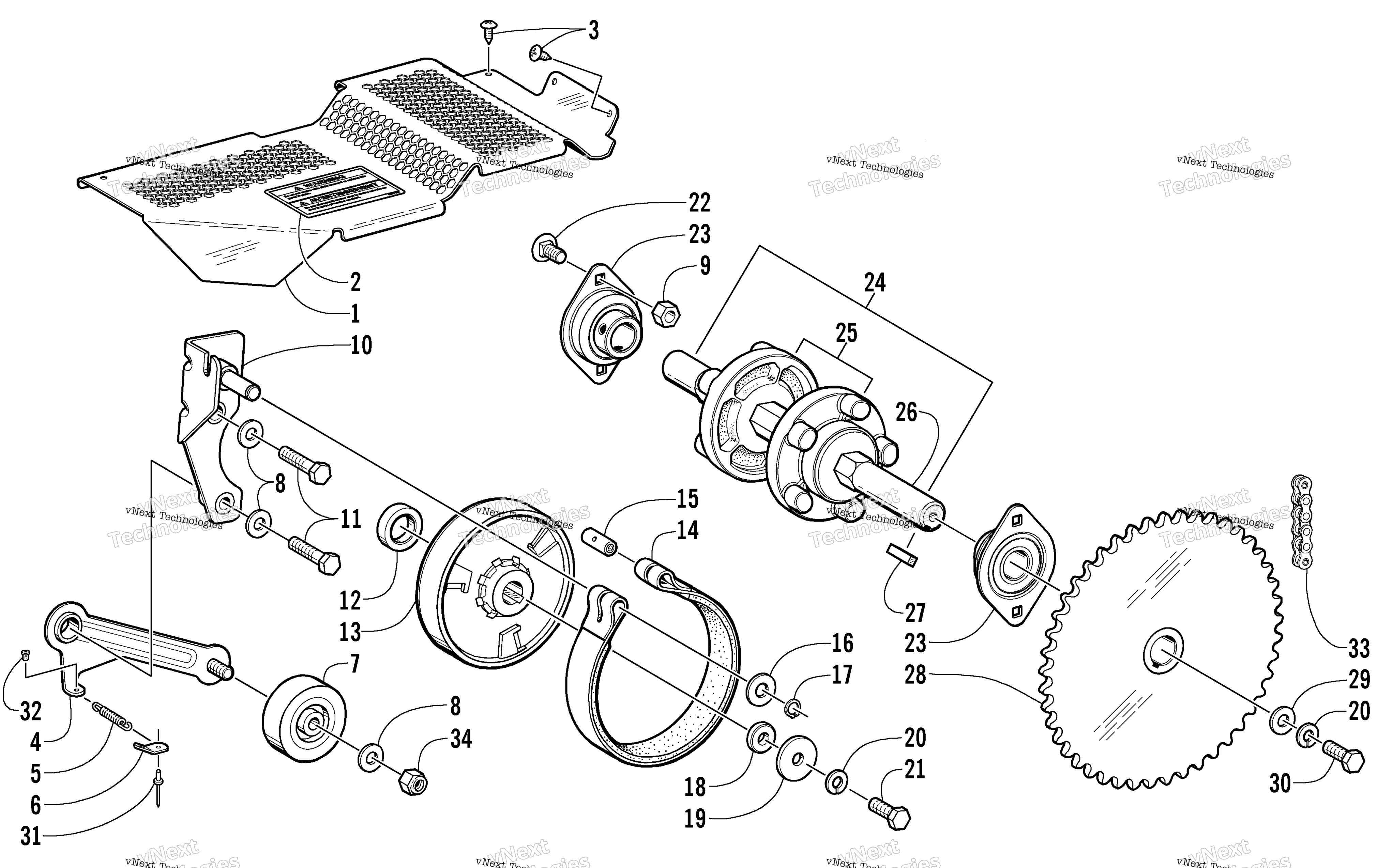

Схема привода Train Shaft And Brake Assemblies для Z 120 (S2000ZAAAAUS)
Схема
Детали
Номер
Наименование детали
Цена
1
SHIELD,CLUTCH/BRAKE/MUFFLER(RB 0712-915) art. 1712-778
По запросу
2
Decal, Warning - Cover art. 3611-754
По запросу
3
Винт Arctic Cat art. 2623-164
от 368 ₽
4
Tensioner, Chain art. 0702-376
По запросу
5
Spring, Tensioner - Chain art. 1602-066
По запросу
6
Tab, Spring Retainer art. 2606-021
По запросу
7
Roller, Chain Tensioner art. 1602-065
По запросу
8
Шайба Arctic Cat art. 8050-247
По запросу
9
Гайка 5/16-18 с юбкой Arctic Cat art. 8040-426
от 221 ₽
10
Bracket, Brake art. 0702-360
По запросу
11
Screw, Cap art. 8004-135
По запросу
12
Spacer art. 1602-026
По запросу
13
Clutch, Centrifugal art. 7639-193
По запросу
14
Колодки тормозные Arctic Cat art. 1602-021
По запросу
15
Pin, Retainer - Brake Cable art. 1602-049
По запросу
16
Шайба 3/8X1.000X.063 Z&Y Arctic Cat art. 8050-277
от 168 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 1 шт.
Подписаться
17
Стопор art. 0623-821
По запросу
18
Spacer art. 1602-027
По запросу
19
Шайба Arctic Cat art. 0123-260
от 326 ₽
20
WASHER,SPR LOCK-5/16 .314X.583X.078 Z&Y art. 8051-242
По запросу
21
Screw, Cap art. 8004-132
По запросу
22
Болт Arctic Cat art. 8011-130
По запросу
23
Bearing, Drive Sprocket art. 1602-023
По запросу
24
Track, Drive - Assembly art. 0728-167
По запросу
25
. Sprocket, Track Drive art. 1602-016
По запросу
26
Shaft, Drive Sprocket art. 1602-850
По запросу
27
Key art. 0623-823
По запросу
28
Sprocket, Chain-Track Drive - 45T art. 3602-218
По запросу
29
Шайба 21/64X1-1/2X Arctic Cat art. 0123-019
от 473 ₽
30
Screw, Cap art. 8002-131
По запросу
31
Rivet art. 8060-484
По запросу
32
Bushing, Snap art. 0623-868
По запросу
33
Цепь КПП Arctic Cat art. 2602-333
от 5 500 ₽
34
Гайка проставки КПП Arctic Cat art. 8041-426
от 221 ₽
