модель 2000 года
- Модель Z120
- Код модели Z 120 (S2000ZAAAAUS)

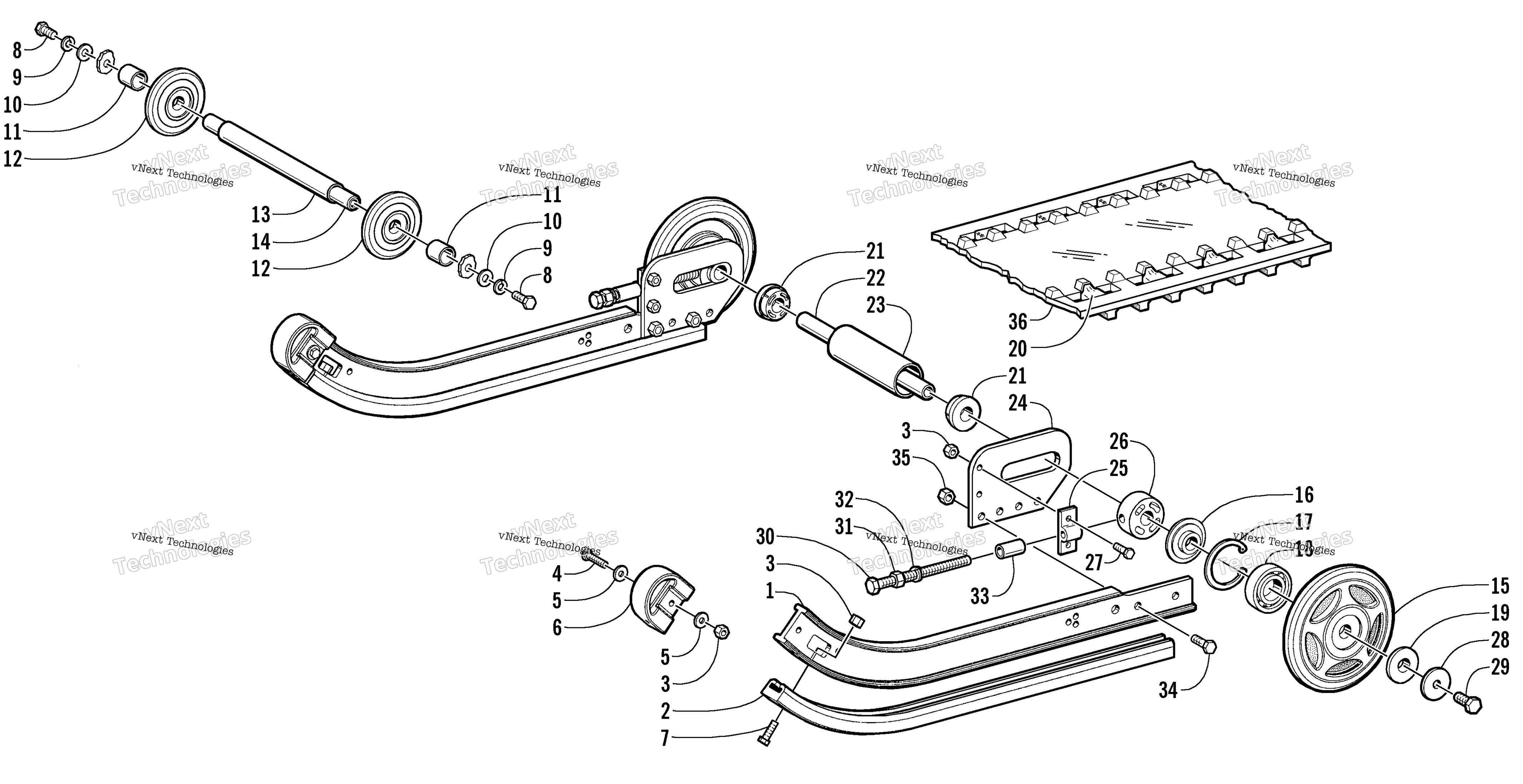

Схема Slide Rail, Idler Wheels, и Track узла для Z 120 (S2000ZAAAAUS)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Skid Frame Assembly art. 7994-743
По запросу
1
Rail, Formed art. 1604-561
По запросу
2
Wearstrip Black art. 1604-568
По запросу
3
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
4
Screw, Cap art. 8002-044
По запросу
5
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
6
Nose Piece, Slide Rail - Black art. 0604-231
По запросу
7
Screw, Machine art. 0123-869
По запросу
8
Screw, Cap art. 8002-131
По запросу
9
Washer, Lock art. 8051-247
По запросу
10
Шайба Arctic Cat art. 8050-247
По запросу
11
Spacer art. 1604-565
По запросу
12
Wheel, Idler art. 0300-180
По запросу
13
Spacer art. 1604-564
По запросу
14
Axle art. 1604-555
По запросу
15
Wheel, Idler - Rear (inc. 16-19) art. 0604-981
По запросу
16
Заглушка колеса Arctic Cat art. 1604-772
от 683 ₽
17
Ring, Retaining art. 0123-798
По запросу
18
Подшипник Arctic Cat art. 0107-598
от 1 397 ₽
19
Втулка колеса Arctic Cat art. 1604-773
от 788 ₽
20
Clip, Guide art. 1602-079
По запросу
21
Bushing, Spacer - Rear Wheel art. 0604-968
По запросу
22
Axle, Rear art. 1604-562
По запросу
23
Spacer art. 1604-563
По запросу
24
Housing, Axle - Rear art. 1604-661
По запросу
25
Adjuster, Track art. 0604-206
По запросу
26
Втулка задней подвески Arctic Cat art. 0604-165
от 1 596 ₽
27
Screw, Cap art. 8002-041
По запросу
28
Шайба .390X1.38X.134 Arctic Cat art. 0123-570
от 683 ₽
29
Screw, Cap art. 8012-222
По запросу
30
Болт 3/8-16x5 Arctic Cat art. 0623-123
По запросу
31
Гайка Arctic Cat art. 8042-486
от 263 ₽
32
Шайба гроверная Arctic Cat art. 8051-277
от 326 ₽
33
SPACER,SHOCK LINK-Z&Y art. 0604-298
По запросу
34
SCREW,CAP-HH 5/16-18 X1.00 G5 Z&Y art. 8002-132
По запросу
35
Гайка 5/16-18 с юбкой Arctic Cat art. 8040-426
от 221 ₽
36
Track - 2.125 x 10.00 x 0.688 art. 2602-476
По запросу
