модель 2000 года
- Модель Z120
- Код модели Z 120 (S2000ZAAAAUS)

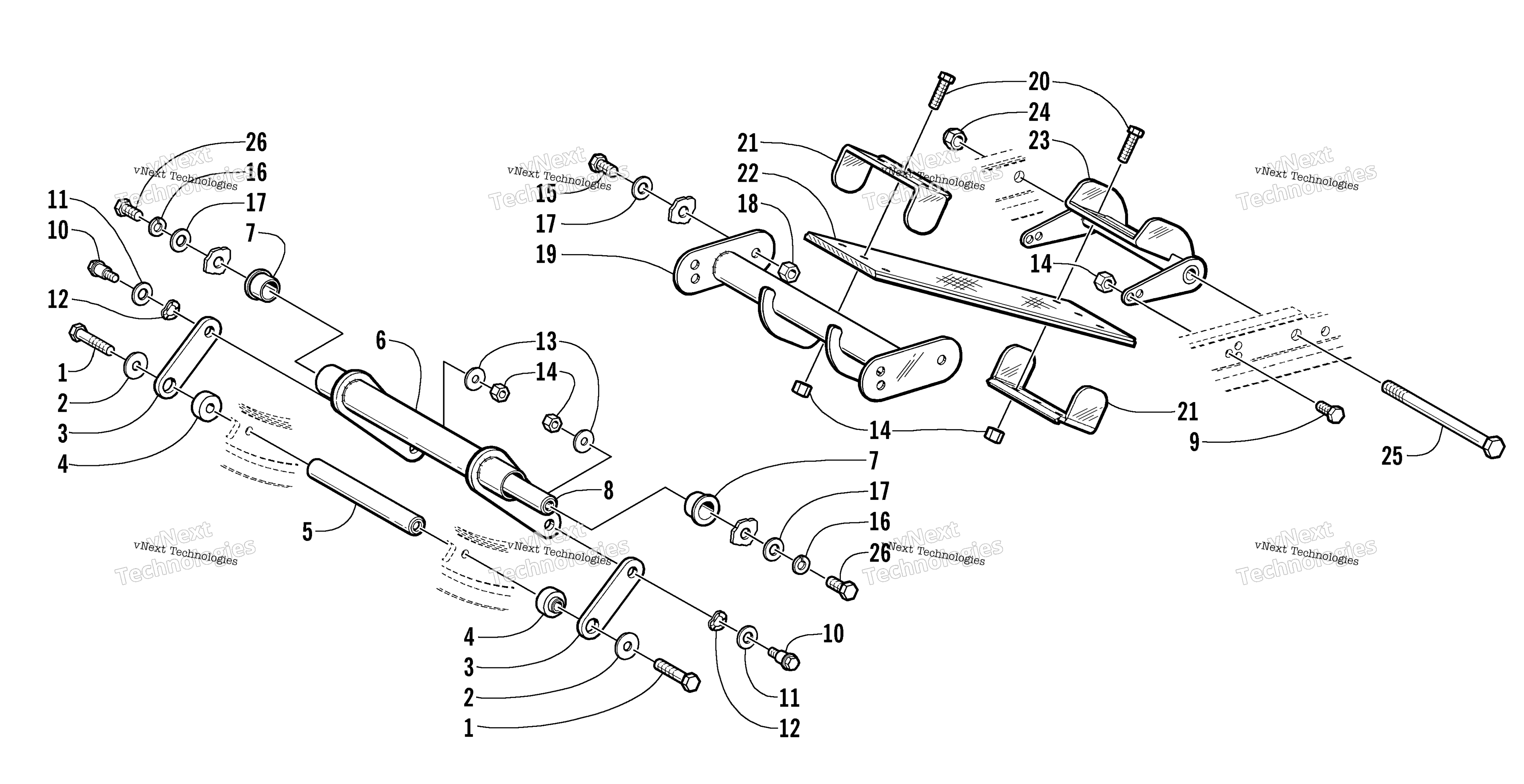

Схема задней части Suspension Arm Assemblies для Z 120 (S2000ZAAAAUS)
Схема
Детали
Номер
Наименование детали
Цена
1
Screw, Cap art. 8002-136
По запросу
2
WASHER,FLAT- 5/16 X .875 X .063 Z&Y art. 8050-252
По запросу
3
Arm, Front - Lower art. 1604-599
По запросу
4
Spacer, Front Arm - Lower art. 1604-603
По запросу
5
Axle, Cross-Brace art. 1604-566
По запросу
6
Arm, Front - Upper (inc. 7) art. 0704-511
По запросу
7
Втулка задней подвески Arctic Cat art. 0104-386
По запросу
8
Axle art. 1604-555
По запросу
9
Болт 1/4-20 X.75 Arctic Cat art. 8002-040
от 987 ₽
10
Screw, Shoulder art. 0623-855
По запросу
11
Шайба 3/8X.734X.063 Z&Y Arctic Cat art. 8050-272
от 168 ₽
12
Washer, Spring art. 0623-854
По запросу
13
Washer art. 8050-222
По запросу
14
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
15
Болт Arctic Cat art. 8002-130
По запросу
16
Washer, Lock art. 8051-247
По запросу
17
Шайба Arctic Cat art. 8050-247
По запросу
18
Гайка 5/16-18 с юбкой Arctic Cat art. 8040-426
от 221 ₽
19
Bracket, Mounting - Spring - Upper art. 0704-487
По запросу
20
Screw, Cap art. 8013-042
По запросу
21
Bracket, Spring Retainer art. 1604-610
По запросу
22
SPRING-REPLACEMENT ASSY art. 0704-562
По запросу
23
Bracket, Mounting - Spring - Lower art. 0704-486
По запросу
24
Гайка art. 8040-486
По запросу
25
Screw, Cap art. 8002-240
По запросу
26
Screw, Cap art. 8002-131
По запросу
