модель 2000 года
- Модель Z120
- Код модели Z 120 (S2000ZAAAAUS)

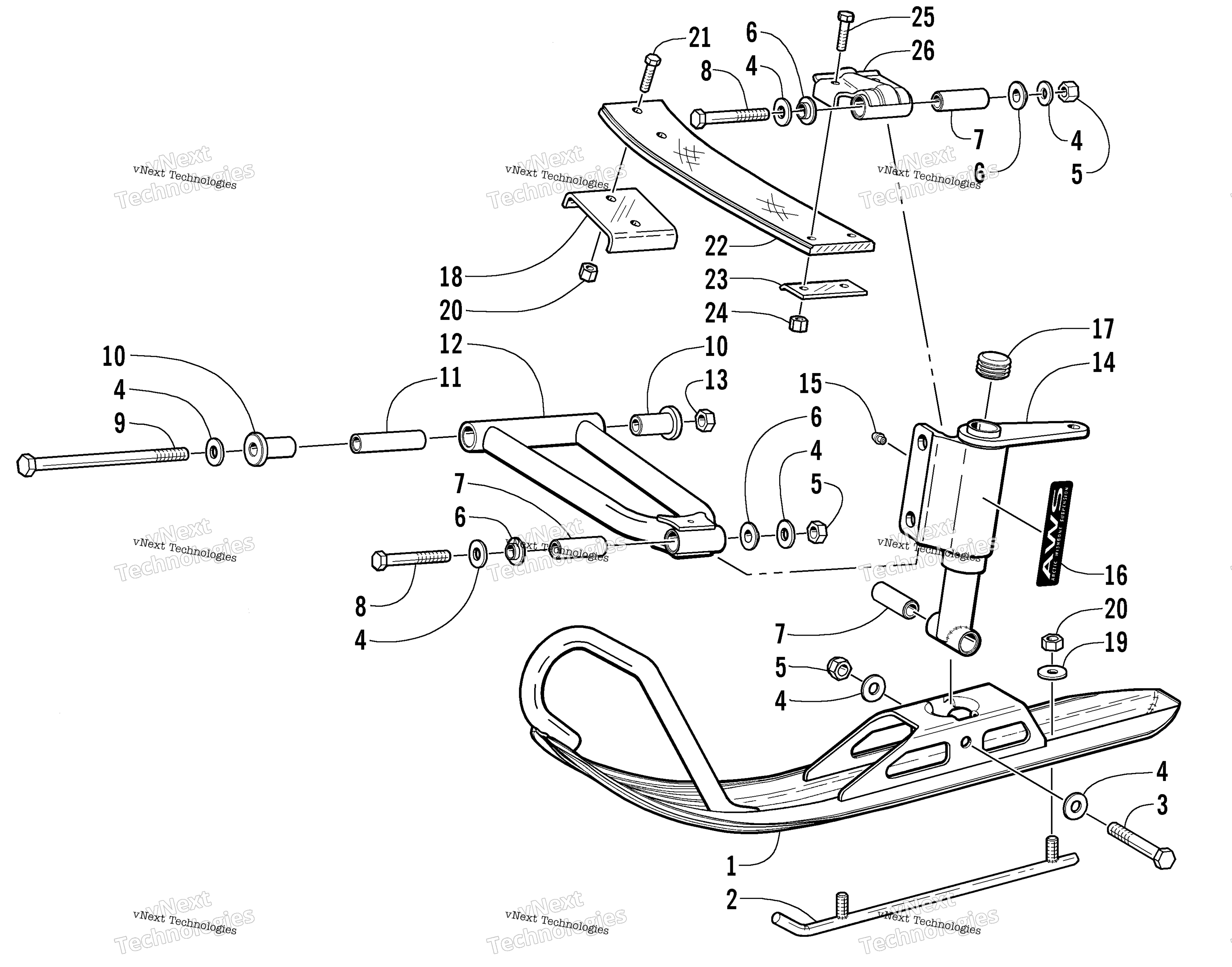

Схема передней части Suspension And Ski Assembly для Z 120 (S2000ZAAAAUS)
Схема
Детали
Номер
Наименование детали
Цена
1
Ski art. 0703-692
По запросу
2
Wearbar art. 0703-698
По запросу
3
Screw, Cap art. 8002-230
По запросу
4
Шайба 3/8X1.000X.063 Z&Y Arctic Cat art. 8050-277
от 168 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 14 шт.
Подписаться
5
Гайка art. 8040-486
По запросу
6
Insert, Spindle art. 0603-647
По запросу
7
Axle art. 1603-365
По запросу
8
Болт art. 8002-231
По запросу
9
Screw, Cap art. 0623-240
По запросу
10
Axle, Powder Metal art. 0603-861
По запросу
11
Axle, Inner art. 1603-394
По запросу
12
A-Arm - Lower art. 0703-691
По запросу
13
Гайка Arctic Cat art. 0623-661
от 221 ₽
14
Spindle Assembly (inc. 6 and 15) art. 0703-690
По запросу
15
Fitting, Grease art. 0623-010
По запросу
16
Decal, "AWS" - Spindle art. 3611-677
По запросу
17
Cap art. 0623-831
По запросу
18
Retainer, Spring art. 1603-350
По запросу
19
Шайба Arctic Cat art. 8050-247
По запросу
20
Гайка 5/16-18 с юбкой Arctic Cat art. 8040-426
от 221 ₽
21
SCREW,CAP-HH 5/16-18 X1.00 G5 Z&Y art. 8002-132
По запросу
22
Spring, Fiberglass art. 1603-344
По запросу
23
Retainer, Spring art. 1603-367
По запросу
24
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
25
Screw, Cap art. 8002-042
По запросу
26
Bracket, Mounting - Spring art. 0703-705
По запросу
