модель 2000 года
- Модель Z120
- Код модели Z 120 (S2000ZAAAAUS)

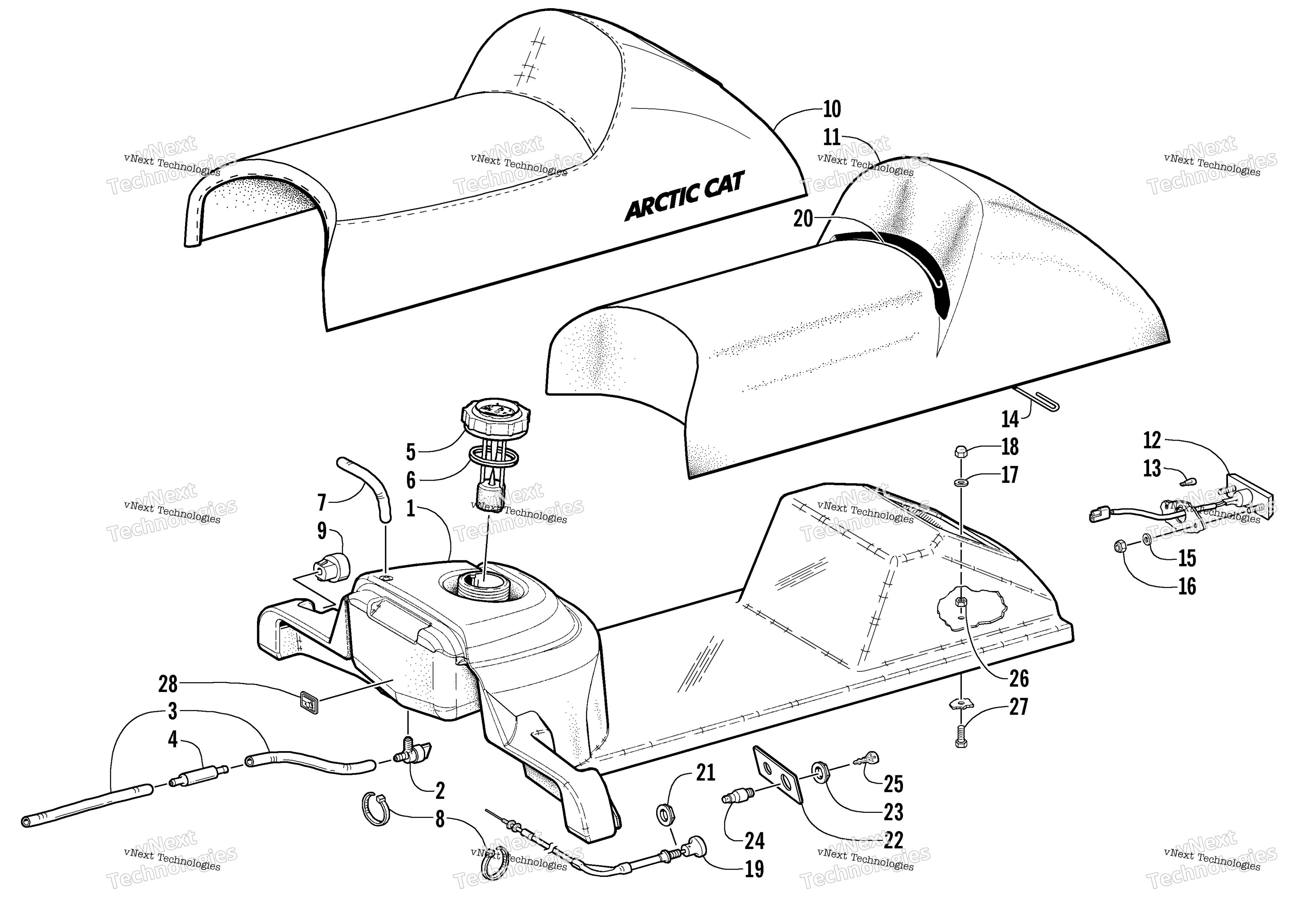

Схема топливный Tank, Seat, и Taillight узла для Z 120 (S2000ZAAAAUS)
Схема
Детали
Номер
Наименование детали
Цена
0
SEAT, ASSY,W/O TAILLIGHT Z 120 art. 0718-912
По запросу
1
Tank, Gas/Seat-Base art. 1670-969
По запросу
2
VALVE,DRAIN art. 0676-017
По запросу
3
Hose, Gas - 100 ft art. 0610-017
По запросу
3
Hose, Gas Line - 25’ art. 0610-008
По запросу
4
Фильтр топливный Arctic Cat art. 0470-988
от 362 ₽
5
Cap, Gas - W/Gauge art. 1670-694
По запросу
6
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
7
HOSE,GAS 1/4 X25’ art. 0610-016
По запросу
7
HOSE,GAS 1/4 X100’ art. 0610-015
По запросу
8
Tie, Cable - 4 in. art. 0123-811
По запросу
9
Bushing, Recoil Starter art. 0116-469
По запросу
10
Cover, Seat art. 1706-019
По запросу
11
Foam, Seat art. 1706-017
По запросу
12
Задний фонарь Arctic Cat art. 0609-934
от 7 298 ₽
13
Bulb art. 0230-020
По запросу
14
Wire, Seat art. 0606-057
По запросу
15
WASHER,FLAT- #10 X .500 X .049 Z&Y art. 8050-157
По запросу
16
Nut w/Washer art. 0123-709
По запросу
17
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
18
Nut, Cap art. 0123-108
По запросу
19
CABLE, CHOKE-Z120 art. 0687-124
По запросу
20
Wire, Seat art. 2606-031
По запросу
21
Гайка пластиковая Arctic Cat art. 0623-054
от 578 ₽
22
Decal, Switch/Choke art. 3611-676
По запросу
23
Nut, Retaining art. 0609-111
По запросу
24
Switch, Ignition art. 0109-822
от 1 901 ₽
25
Key art. 0116-065
По запросу
26
Nut, Lock art. 8041-366
По запросу
27
Болт 1/4-20 X.75 Arctic Cat art. 8002-040
от 987 ₽
28
Decal, Shut-Off Valve art. 3611-856
По запросу
