модель 2002 года
- Модель PANTERA 800
- Код модели PANTERA 800 EFI ESR (S2002PTHEFUSC)

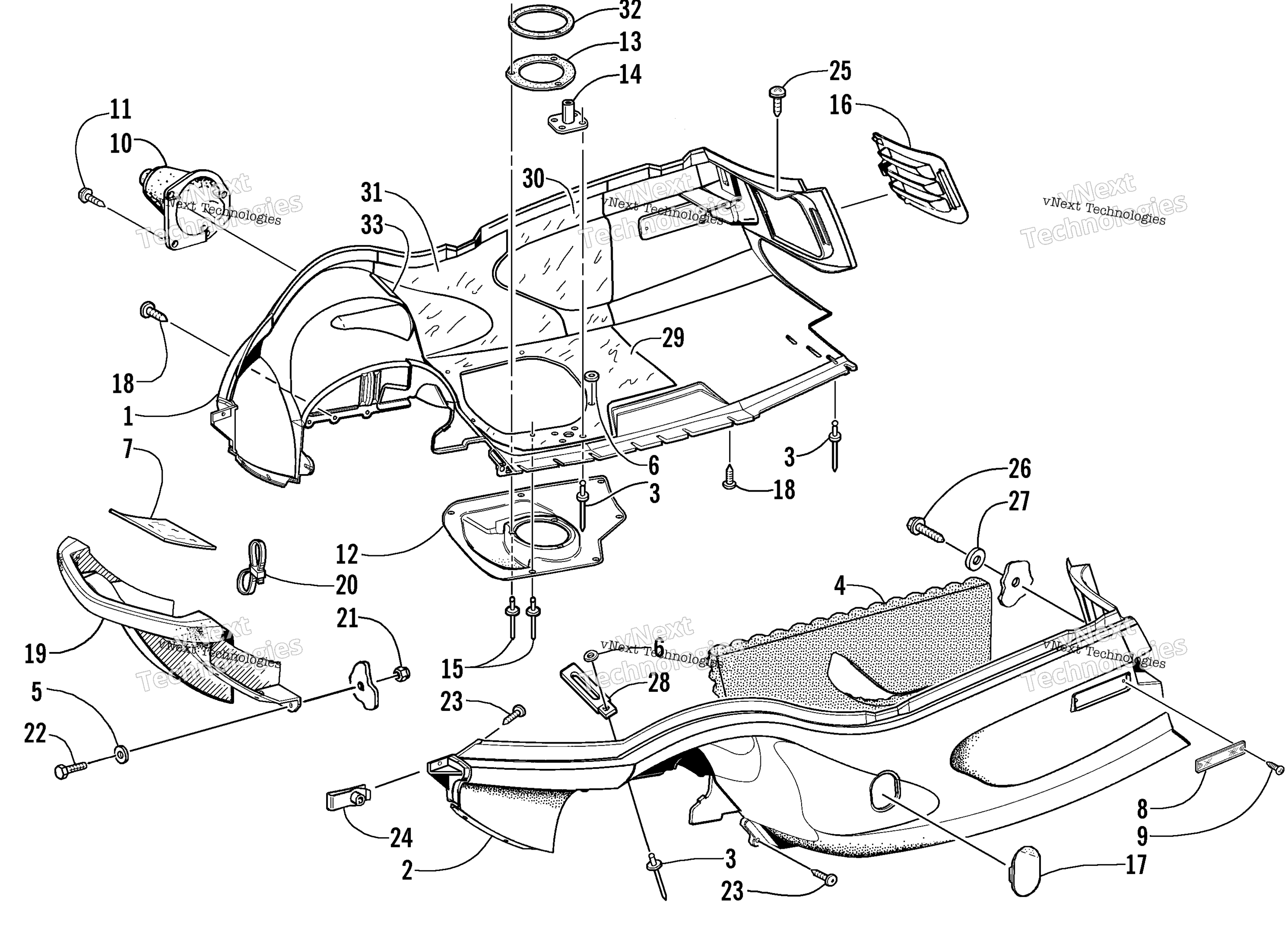

Схема Belly поддон и передний Bumper узла для PANTERA 800 EFI ESR (S2002PTHEFUSC)
Схема
Детали
Номер
Наименование детали
Цена
1
Belly Pan - Right art. 1706-342
По запросу
2
Belly Pan - Left art. 1706-343
По запросу
3
Клепка art. 8061-508
По запросу
4
Foam, Belly Pan - Left art. 0617-315
По запросу
5
Washer art. 8050-222
По запросу
6
Washer, Flat art. 0123-149
По запросу
7
Foil, Protective art. 0619-206
По запросу
8
Reflector, Front Amber art. 0606-526
По запросу
9
Clip, Retaining art. 0623-269
По запросу
10
Пыльник рулевой тяги Arctic Cat art. 0605-332
По запросу
10
Пыльник рулевой тяги Arctic cat art. 0605-333
По запросу
11
Screw, Self-Tapping art. 0623-564
По запросу
12
Deflector, Exhaust Black art. 1612-450
По запросу
13
Seal, Exhaust - Outlet art. 1612-372
По запросу
14
Plate, Drain - VEV art. 0712-693
По запросу
15
Rivet art. 8060-510
По запросу
16
Louver, Air-Intake - Left art. 2606-407
По запросу
16
Louver, Air-Intake - Right art. 2606-406
По запросу
17
Panel, Clutch Access art. 2606-394
По запросу
18
Винт Arctic Cat art. 2623-164
от 368 ₽
19
Бампер передний черный Arctic Cat Bearcat WT / 660 art. 2606-224
По запросу
20
Cable, Tie - Double Loop art. 0623-285
По запросу
21
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
22
Screw, Cap art. 8002-041
По запросу
23
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
24
U-Nut art. 0623-427
По запросу
25
SCREW,SELF TAP-PHTRH #8-32 X .50 AB Z&Y art. 0623-378
По запросу
26
Screw, Self-Tapping art. 0623-647
По запросу
27
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
28
Зажим Arctic Cat art. 1623-984
По запросу
29
Foil, Protective - Lower Rear art. 2606-374
По запросу
30
Foil, Protective - Upper Rear art. 2606-375
По запросу
31
Foil, Protective - Lower Front art. 2606-376
По запросу
32
PLATE,EXH-OUTLET SEAL-PTD BLK art. 0712-917
По запросу
33
Foil, Protective - Upper Front art. 2606-387
По запросу
