модель 2002 года
- Модель PANTERA 800
- Код модели PANTERA 800 EFI ESR (S2002PTHEFUSC)

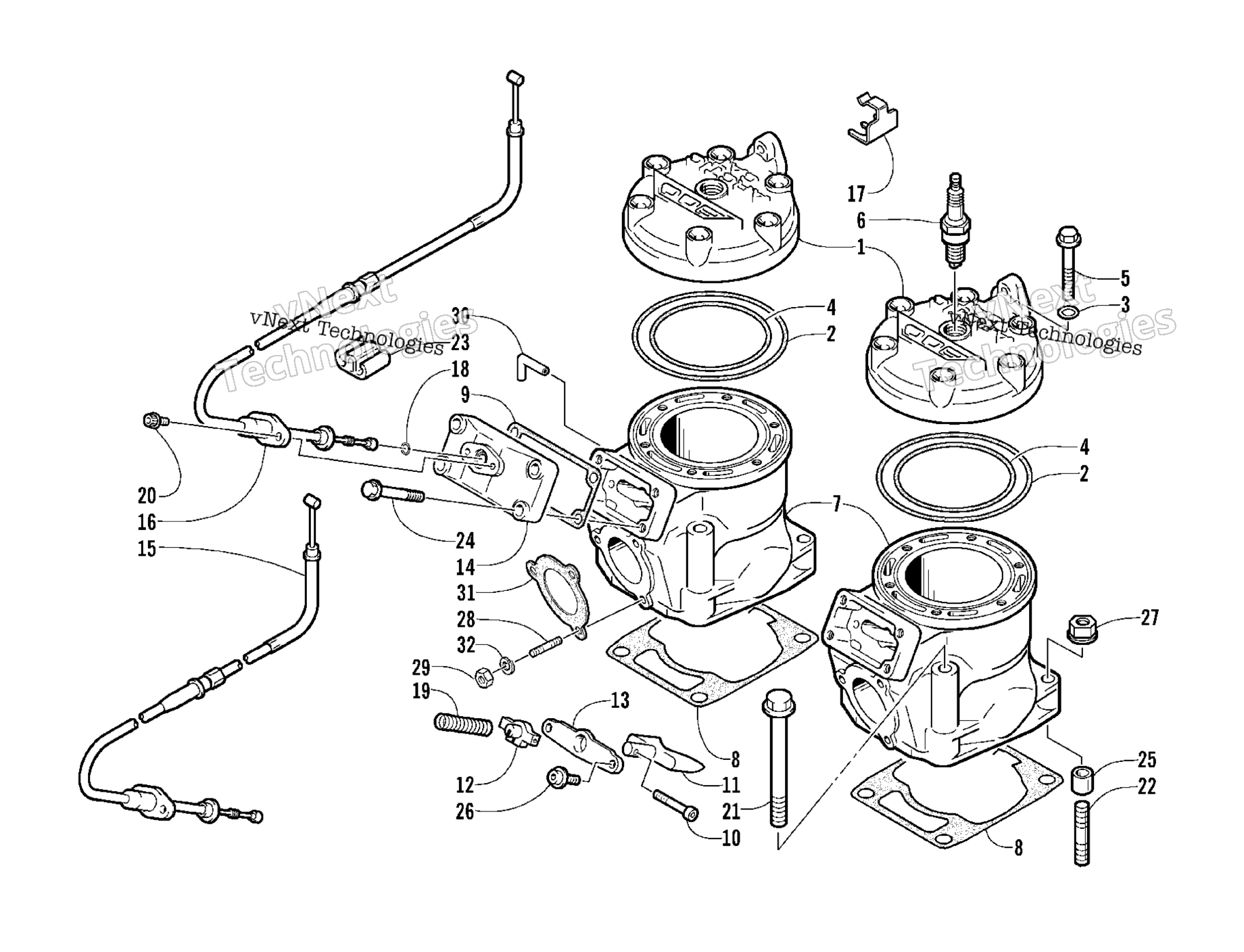

Схема цилиндра And Head Assembly для PANTERA 800 EFI ESR (S2002PTHEFUSC)
Схема
Детали
Номер
Наименование детали
Цена
1
Головка блока цилиндра Arctic Cat art. 3005-780
от 35 333 ₽
2
Кольцо резиновое ГБЦ Arctic Cat art. 3004-081
от 2 510 ₽
3
Уплотнительное кольцо болта art. 3003-227
от 5 110 ₽
Аналог
5 110 ₽
Требуется 12 шт.
4
Кольцо резиновое ГБЦ Arctic Cat art. 3005-854
от 3 953 ₽
5
Bolt, Inlet Pipe art. 3007-399
По запросу
6
Plug, Spark (BR9EYA) art. 0217-709
от 690 ₽
7
Cylinder art. 3006-050
По запросу
8
Прокладка art. 3005-951
от 6 019 ₽
9
Gasket, Cylinder Cover art. 3005-283
По запросу
10
Pin, Exhaust Valve art. 3005-983
По запросу
11
VALVE,EXHAUST art. 3006-028
По запросу
12
Stopper, Exhaust Valve art. 3005-860
По запросу
13
Plate, Valve - Exhaust art. 3005-861
По запросу
14
Cover, Cylinder art. 3005-662
По запросу
15
Трос выпускного клапана Arctic Cat art. 3006-386
от 11 981 ₽
16
CABLE, EXH VALVE 860 L/C (Magneto) art. 3006-399
По запросу
17
Holder, Exhaust Valve Cable art. 3005-747
По запросу
18
O-Ring art. 3005-226
от 1 186 ₽
Аналог
Комплект прокладок выхлопного клапана Sledex для Arctic Cat
art. 09-719103
1 186 ₽
Требуется 2 шт.
19
Spring art. 3005-945
По запросу
20
Bolt art. 3007-433
По запросу
21
Screw, Cap art. 3005-846
По запросу
22
Bolt, Stud art. 3005-847
По запросу
23
Clamp, Exhaust Valve Cable art. 3005-808
По запросу
24
Bolt art. 3007-381
По запросу
25
Втулка - направляющая цилиндра Arctic Cat art. 3004-975
По запросу
26
Bolt art. 3007-449
По запросу
27
Nut art. 3007-391
По запросу
28
Bolt, Stud art. 3007-415
По запросу
29
Nut art. 3007-416
По запросу
30
FITTING,90 ELBOW-3/16 BARB X .220 ID art. 2670-203
По запросу
31
Gasket, Exhaust art. 3005-880
от 6 019 ₽
32
Washer, Lock, 8MM art. 3004-280
По запросу
