модель 2002 года
- Модель PANTERA 800
- Код модели PANTERA 800 EFI ESR (S2002PTHEFUSC)

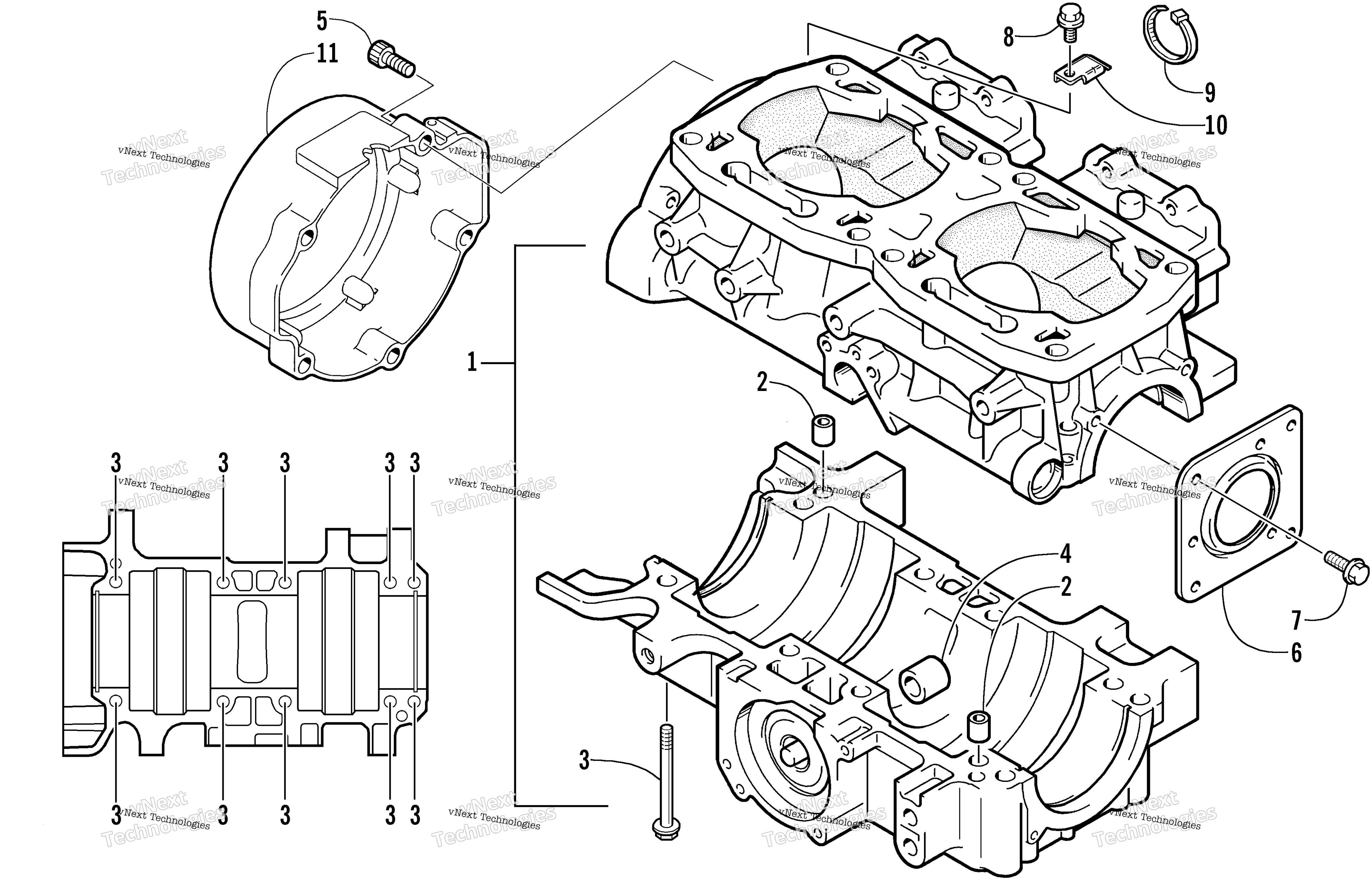

Схема картера Assembly для PANTERA 800 EFI ESR (S2002PTHEFUSC)
Схема
Детали
Номер
Наименование детали
Цена
1
Crankcase Assembly (inc. 2-4) art. 3006-051
По запросу
2
Pin art. 3005-206
По запросу
3
Bolt art. 3005-514
По запросу
4
Втулка вала масляного насоса Arctic Cat art. 3003-647
По запросу
5
Bolt art. 3006-077
По запросу
6
Plate, Oil Seal art. 3008-304
По запросу
7
Bolt art. 3007-371
По запросу
8
Screw, Cap art. 0145-105
По запросу
9
Зажим Arctic Cat art. 0123-788
По запросу
10
Bracket, Ground Wire - Engine art. 0608-375
По запросу
11
Case, Magneto art. 3006-052
По запросу
