модель 2002 года
- Модель PANTERA 800
- Код модели PANTERA 800 EFI ESR (S2002PTHEFUSC)

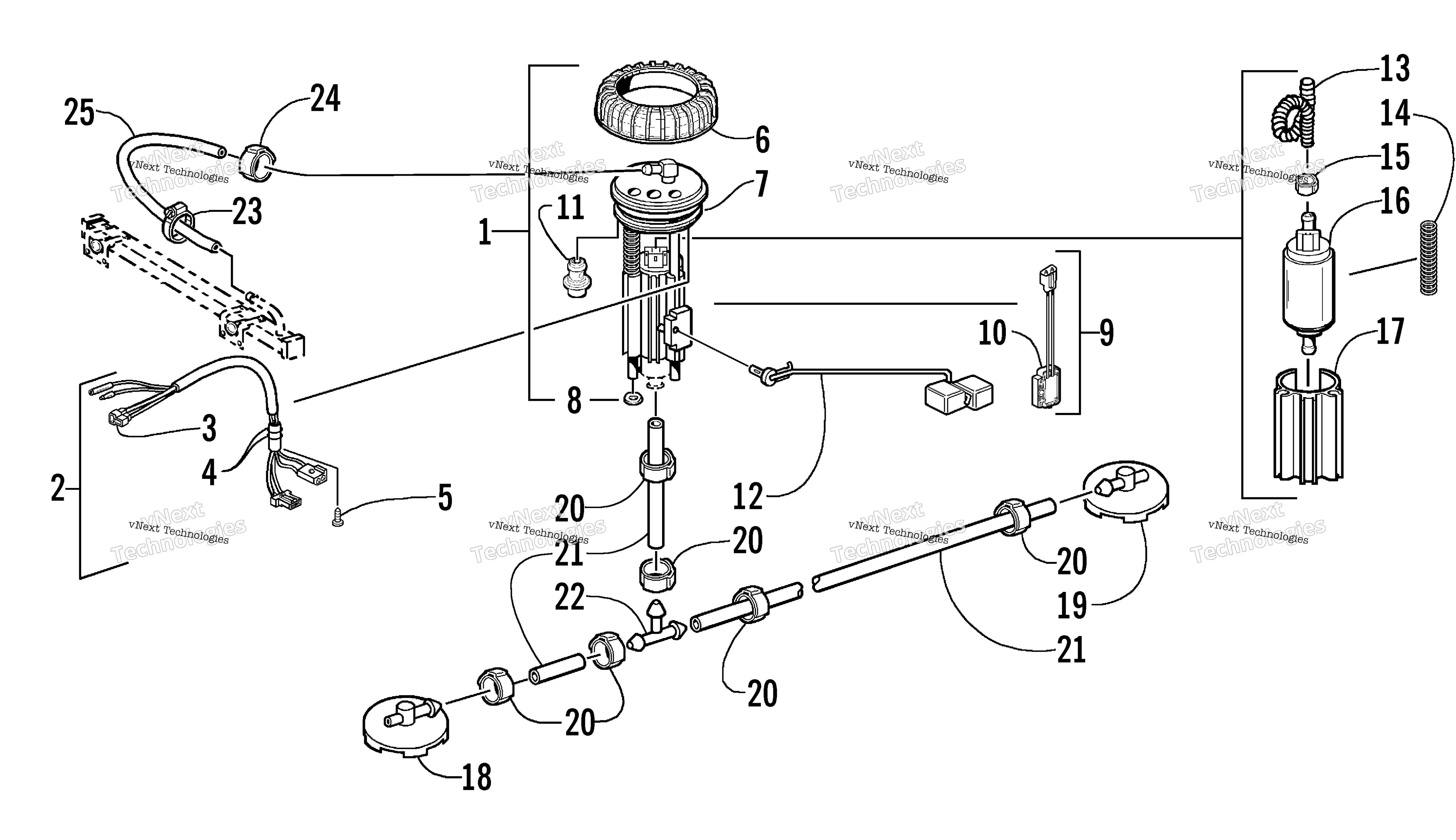

Схема топливной системы Pump Assembly для PANTERA 800 EFI ESR (S2002PTHEFUSC)
Схема
Детали
Номер
Наименование детали
Цена
1
Pump, Fuel - Assembly (inc. 2-17) art. 1670-300
По запросу
2
Kit, Fuel Pump Harness (inc. 3-4) art. 2639-572
По запросу
3
Connector, Harness art. 0670-380
По запросу
4
O-Ring art. 0670-381
По запросу
5
Screw, Machine - Harness art. 1670-412
По запросу
6
Nut, Retaining - Fuel Pump art. 1670-119
По запросу
7
Seal, Fuel Pump Housing art. 1670-118
По запросу
8
Ring, Retaining art. 1670-244
По запросу
9
KIT,EFI FUEL LEVEL SENSOR W/CONN’R (inc. 10) art. 2639-571
По запросу
11
Regulator, Fuel art. 1670-414
По запросу
12
Arm, Float art. 0670-460
По запросу
13
HOSE,CONVOLUTED-FUEL PUMP art. 2670-521
По запросу
14
Spring, Fuel Pump Assembly art. 1670-411
По запросу
15
Clamp, Hose art. 1670-159
По запросу
16
Pump, Fuel art. 1670-153
от 15 530 ₽
17
Housing, Fuel Pump art. 1670-413
По запросу
18
PICKUP, FUEL-(MP12)SMALL NONVENTED art. 1670-619
По запросу
19
Фильтр топливный Arctic Cat art. 1670-618
По запросу
20
CLAMP,HOSE-10.8 MM TO 13.3 MM art. 0610-415
По запросу
21
Hose, 25 ft art. 0610-011
По запросу
22
T-Fitting art. 0670-235
По запросу
23
Clamp, Hose art. 0623-373
По запросу
24
CLAMP, HOSE (14.5), 12.0 MM TO 14.5 MM art. 0610-419
По запросу
25
Hose, Fuel - 10 ft art. 0610-075
По запросу
