модель 2002 года
- Модель PANTERA 800
- Код модели PANTERA 800 EFI ESR (S2002PTHEFUSC)

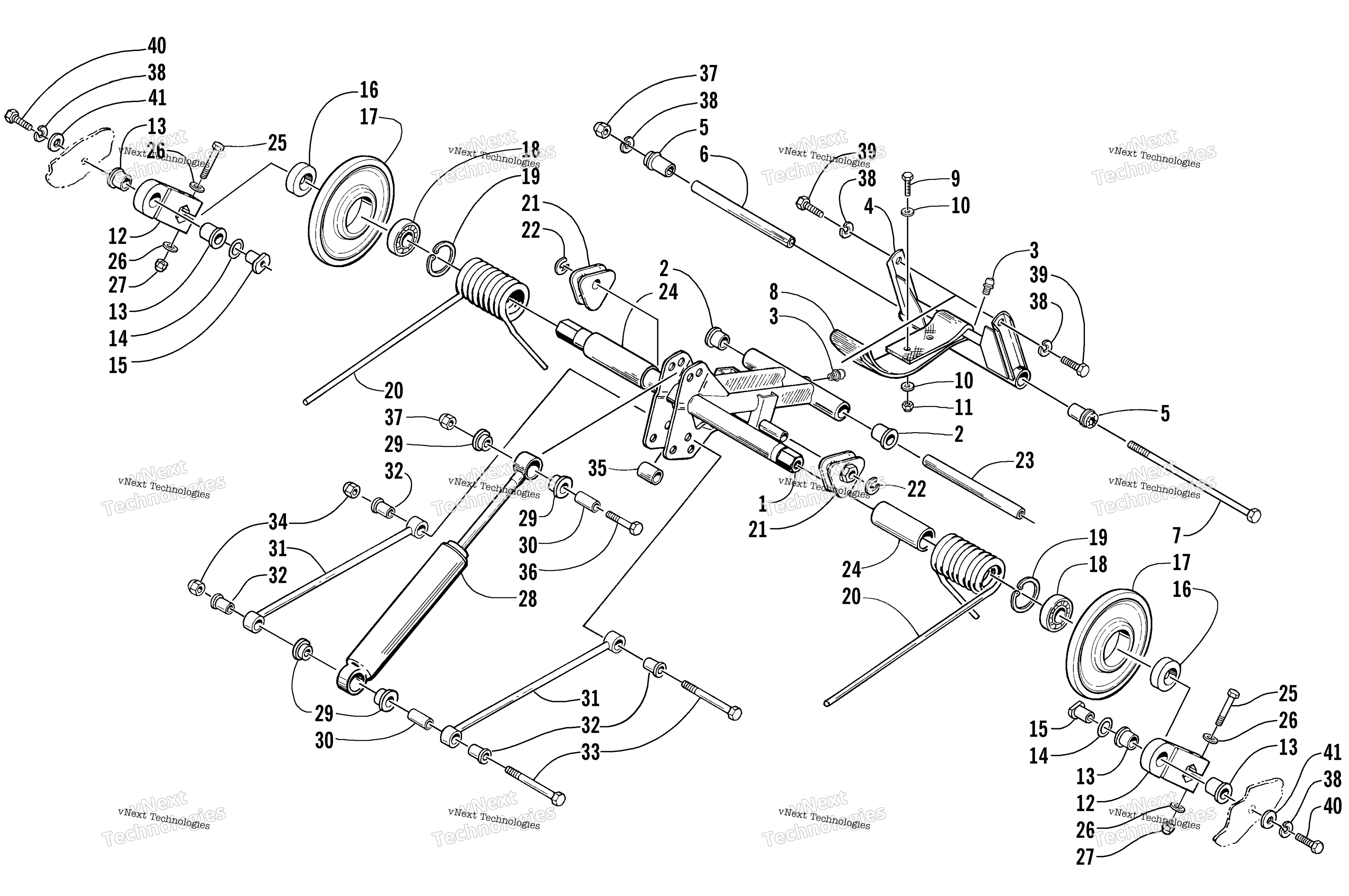

Схема задней части Suspension Rear Arm Assembly для PANTERA 800 EFI ESR (S2002PTHEFUSC)
Схема
Детали
Номер
Наименование детали
Цена
1
ARM, IDLER - BLACK FABR (inc. 2 and one No. 3) art. 0704-631
По запросу
2
Втулка задней подвески Arctic Cat art. 1604-100
от 744 ₽
3
Пресс масленка Arctic Cat art. 0623-922
от 578 ₽
4
ARM,REAR - PTD BLK (02 PROD) (inc. one No. 3) art. 0704-687
По запросу
5
Втулка подвески Arctic Cat art. 1604-307
от 2 006 ₽
6
Ось подвески Arcti Cat art. 0604-194
от 1 491 ₽
7
Screw, Cap art. 0623-907
По запросу
8
Strap, Limiter art. 1604-298
По запросу
9
Screw, Cap art. 8002-042
По запросу
10
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
11
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
12
Offset, Arm (Hex) - Assembly (inc. 13) art. 0704-981
По запросу
13
Втулка Arctic Cat art. 1604-202
По запросу
14
Шайба Arctic Cat art. 1604-187
от 368 ₽
15
Axle, Powder Metal art. 1604-181
По запросу
16
Spacer, Pivot Idler Arm art. 1604-507
По запросу
17
Wheel, Idler (inc. 18-19) art. 1604-690
от 3 800 ₽
18
Подшипник Arctic Cat art. 0107-598
от 1 397 ₽
19
Ring, Retaining art. 0123-798
По запросу
20
SPRING,SUSP.-RH (.452)-PTD BLK art. 0704-944
По запросу
20
SPRING,SUSP.-LH (.452)-PTD BLK art. 0704-945
По запросу
20
SPRING,SUSPENSION-RH-PTD BLK (International) art. 0704-886
По запросу
20
SPRING,SUSPENSION-LH-PTD BLK (International) art. 0704-887
По запросу
21
Block, Spring Adjuster - Left - Black art. 1604-205
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
21
Block, Spring Adjuster - Right - Black art. 1604-204
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
22
Стопорное кольцо Arctic Cat art. 0623-138
от 90 ₽
23
Axle, Aluminum art. 1604-208
По запросу
24
Втулка подвески металлическая Arctic Cat art. 0114-254
от 882 ₽
25
Болт 5/16-18 X2.25 Arctic Cat art. 8002-138
от 263 ₽
26
Шайба Arctic Cat art. 8050-242
По запросу
27
Гайка 5/16-18 с юбкой Arctic Cat art. 8040-426
от 221 ₽
28
Shock Absorber - Rear Arm (inc. 29-30) (International) art. 1604-479
По запросу
28
Shock Absorber - Rear Arm (inc. 29-30) art. 1604-460
По запросу
29
Втулка пластиковая Arctic Cat art. 0604-321
По запросу
30
Палец металлический Arctic Cat art. 1604-185
По запросу
31
Link, Inner Carriage art. 0704-603
По запросу
32
Втулка задней подвески Arctic Cat art. 1604-498
от 4 354 ₽
33
Screw, Cap art. 8002-233
По запросу
34
Nut, Hex - Thin Lock art. 8041-486
По запросу
35
SPACER,SHOCK LINK-Z&Y art. 0604-298
По запросу
36
Screw, Cap art. 8002-227
По запросу
37
Гайка art. 8040-486
По запросу
38
Шайба гроверная Arctic Cat art. 8051-277
от 326 ₽
39
Screw, Cap art. 8002-223
По запросу
40
Болт art. 8002-224
По запросу
41
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
