модель 2003 года
- Модель Bearcat Widetrack
- Код модели BEARCAT WIDE TRACK (S2003BCFWTUSS)

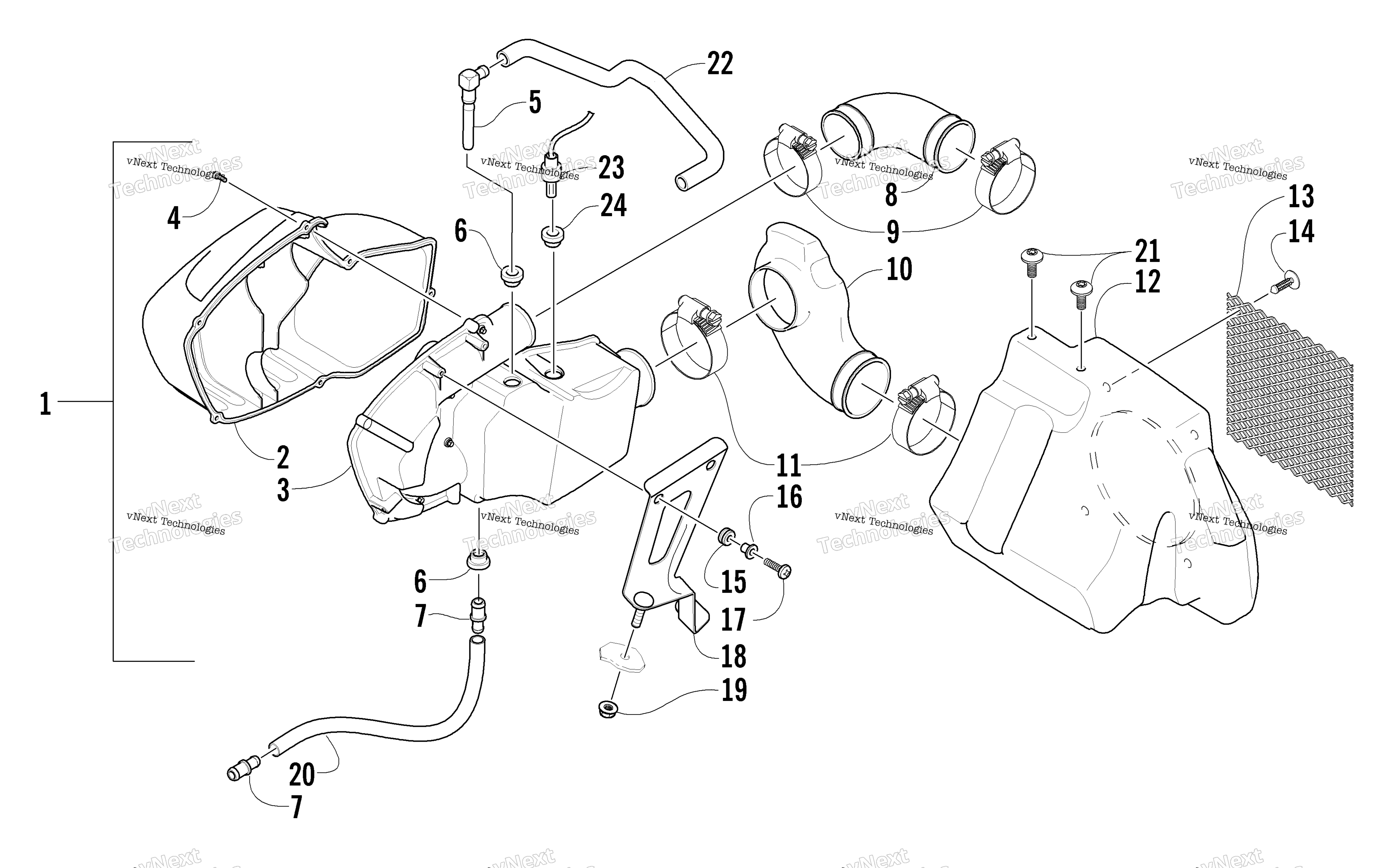

Схема Воздушный Silencer узла для BEARCAT WIDE TRACK (S2003BCFWTUSS)
Схема
Детали
Номер
Наименование детали
Цена
1
Silencer, Air - Assembly (inc. 2-6 and one No. 7) art. 0770-605
По запросу
2
Cover, Outer art. 1670-434
По запросу
3
Cover, Inner art. 0770-621
По запросу
4
Screw, Machine art. 8019-397
По запросу
5
Fitting, Elbow art. 1670-515
По запросу
6
Grommet art. 1670-507
По запросу
7
Fitting, Straight art. 1670-516
По запросу
8
Воздухозаборник Arctic Cat art. 0610-491
По запросу
9
Clamp, Hose art. 0214-027
По запросу
10
Tube, Inlet art. 1670-483
По запросу
11
CLAMP,HOSE #44 art. 0214-032
По запросу
12
Plenum, Air Silencer art. 1670-466
По запросу
13
Screen, Plenum art. 1670-468
По запросу
14
Clip, Retaining art. 0623-165
По запросу
15
Isolator, Rubber art. 1670-545
По запросу
16
Bushing art. 0607-737
По запросу
17
Screw, Plastite art. 1623-135
По запросу
18
Bracket, Mounting - Air Silencer art. 0707-737
По запросу
19
Гайка Arctic Cat art. 8048-486
По запросу
20
Hose, Drain art. 0610-529
По запросу
21
Болт 1/4-20X.625 Arctic Cat art. 8017-579
от 1 029 ₽
22
Hose, Breather art. 0610-489
По запросу
23
Sensor, Air Temperature art. 3006-656
По запросу
24
Grommet, Air Temperature Sensor art. 3006-657
По запросу
