модель 2003 года
- Модель Bearcat Widetrack
- Код модели BEARCAT WIDE TRACK (S2003BCFWTUSS)

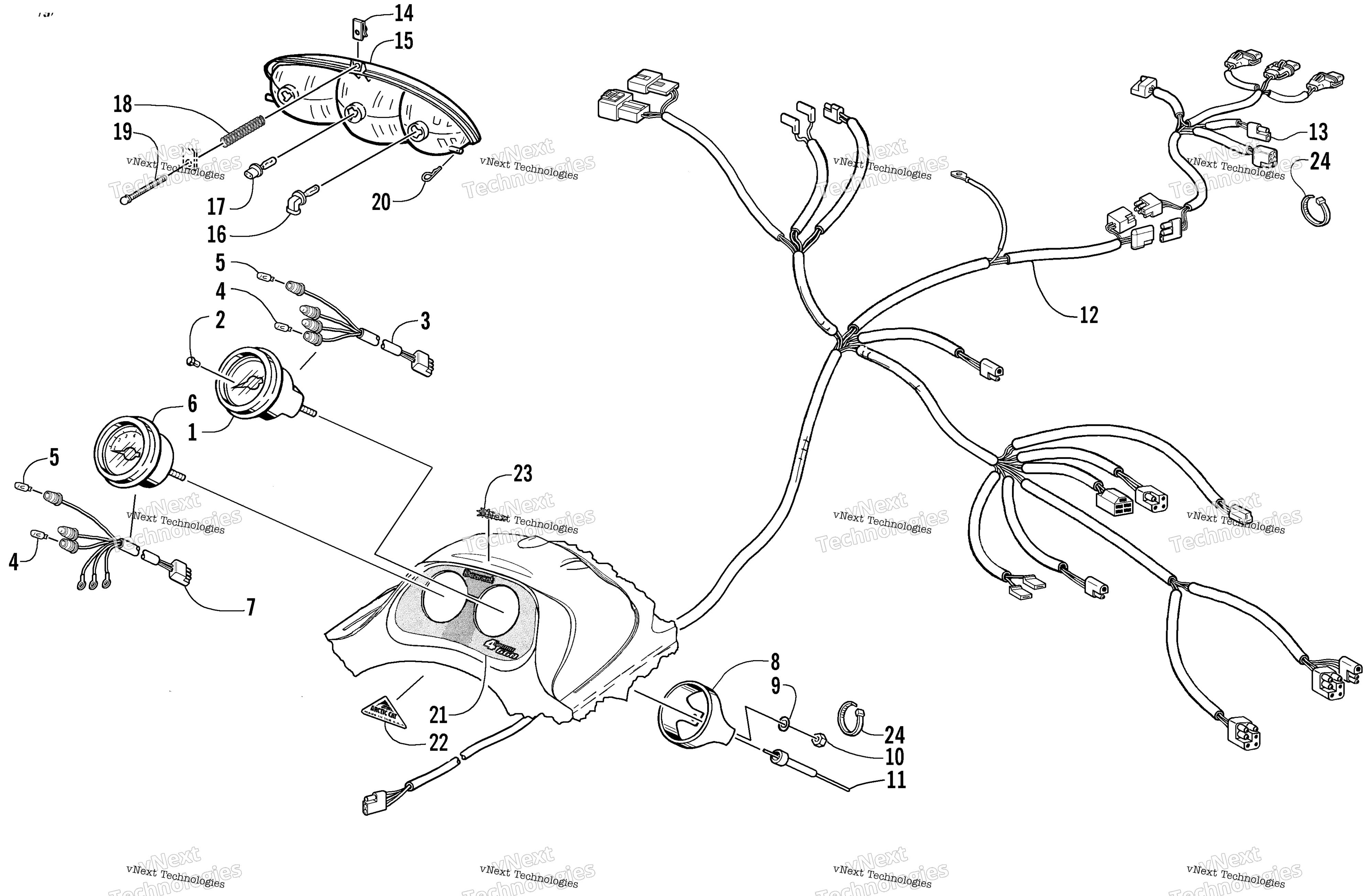

Схема headlight, Instruments, и Wiring Assemblies для BEARCAT WIDE TRACK (S2003BCFWTUSS)
Схема
Детали
Номер
Наименование детали
Цена
1
Cпидометр Arctic Cat art. 0620-271
от 21 347 ₽
1
Speedometer (inc. 2-3, three No. 4, and one No. 5) art. 0620-265
По запросу
2
Knob, Tripmeter art. 0620-073
По запросу
3
Harness, Bulb - Speedometer (inc. three No. 4 and one No. 5) art. 0620-266
По запросу
4
BULB,T-10 WEDGE BASE-12V 1.7W art. 0620-149
По запросу
5
Bulb art. 0230-020
По запросу
6
Tachometer (inc. two No. 4, one No. 5, and 7) art. 0620-259
По запросу
7
Harness, Tachometer (inc. two No. 4 and one No. 5) art. 0620-262
По запросу
8
Держатель спидометра Arctic Cat art. 0620-134
По запросу
9
Washer art. 8050-212
По запросу
10
Nut art. 0623-038
от 110 ₽
11
Трос спидометра Arctic Cat art. 0620-269
от 1 916 ₽
12
Harness, Main art. 0686-804
По запросу
13
Harness, Hood art. 0686-868
По запросу
14
U-Nut art. 0623-757
По запросу
15
Фара ( стекло затерто от упаковки) art. 0609-250
По запросу
16
Лампа art. 0609-251
По запросу
17
Лампа фары Arctic Cat art. 0609-252
По запросу
18
Spring, Adjuster art. 0623-466
По запросу
19
Screw, Thumb art. 0623-467
По запросу
20
Clip, Hairpin art. 0623-847
По запросу
21
Decal, Instrument - Hood Included in Hood w/Decals art. 4611-644
По запросу
22
Decal, "Made In U.S.A." - Domed Included in Hood w/Decals art. 3611-611
По запросу
23
Decal, "ESR" - Domed Included in Hood w/Decals art. 3611-581
По запросу
24
Зажим Arctic Cat art. 0123-788
По запросу
