модель 2003 года
- Модель Bearcat Widetrack
- Код модели BEARCAT WIDE TRACK (S2003BCFWTUSS)

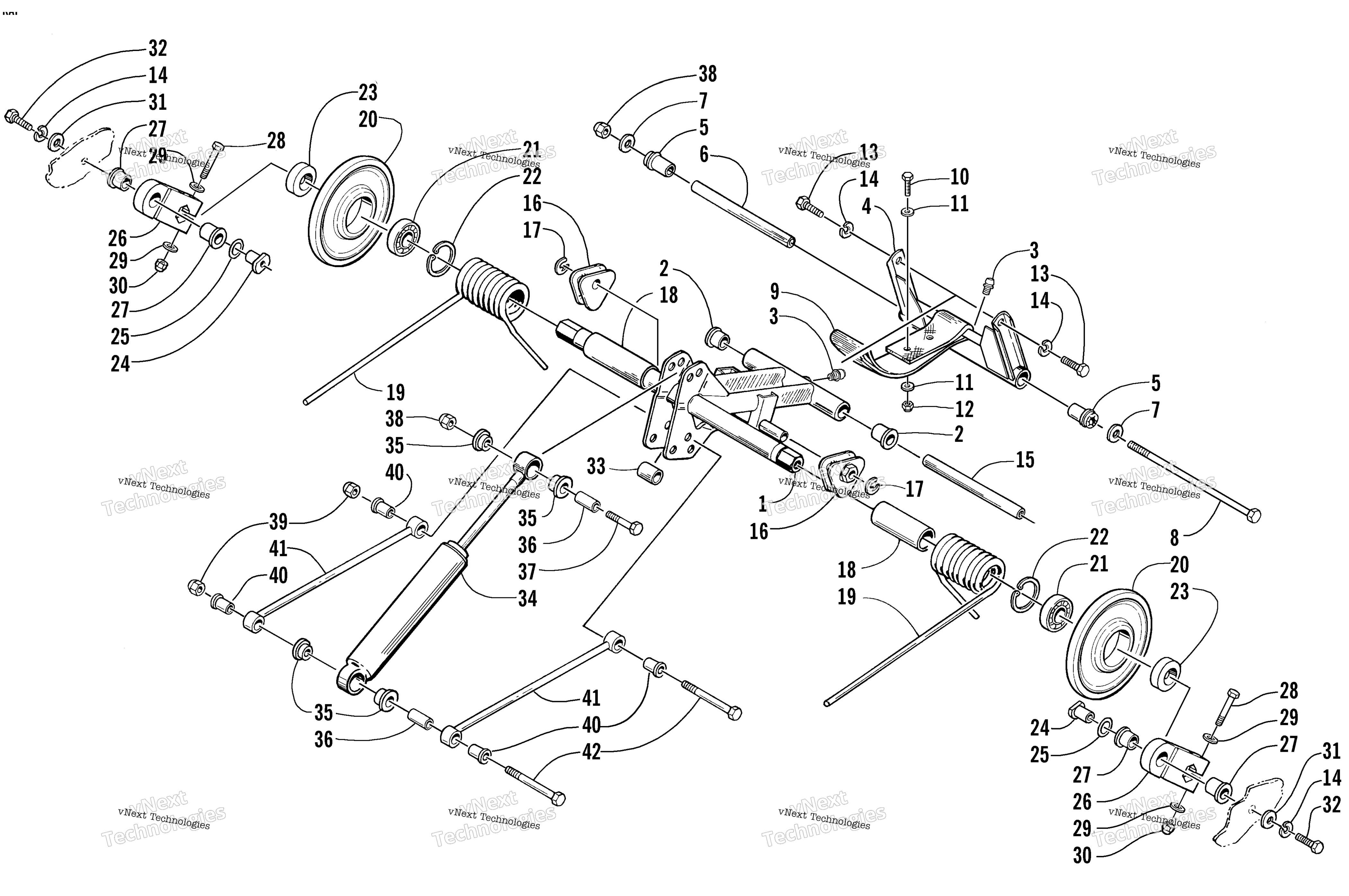

Схема задней части Suspension Rear Arm Assembly для BEARCAT WIDE TRACK (S2003BCFWTUSS)
Схема
Детали
Номер
Наименование детали
Цена
1
IDLER ARM, HEX-FAB (inc. 2 and one No. 3) art. 1704-488
По запросу
2
Втулка задней подвески Arctic Cat art. 1604-100
от 744 ₽
3
Пресс масленка Arctic Cat art. 0623-922
от 578 ₽
4
Рычаг задний Arctic Cat art. 1704-520
По запросу
5
Втулка подвески Arctic Cat art. 1604-307
от 2 006 ₽
6
Ось рычага подвески Arctic Cat art. 1604-974
По запросу
7
Шайба 3/8X1.000X.063 Z&Y Arctic Cat art. 8050-277
от 168 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 2 шт.
Подписаться
8
Болт Arctic Cat art. 0623-971
По запросу
9
Стропа Arctic Cat art. 1604-863
По запросу
10
Screw, Cap art. 8002-042
По запросу
11
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
12
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
13
Screw, Cap art. 8002-223
По запросу
14
Шайба гроверная Arctic Cat art. 8051-277
от 326 ₽
15
Ось задней подвески Arctic Cat art. 1604-975
от 3 206 ₽
16
Block, Spring Adjuster - Left - Black art. 1604-205
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
16
Block, Spring Adjuster - Right - Black art. 1604-204
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
17
Стопорное кольцо Arctic Cat art. 0623-138
от 90 ₽
18
Втулка подвески металлическая Arctic Cat art. 0114-254
от 882 ₽
19
SPRING,SUSP.-LH (.452)-PTD BLK art. 0704-945
По запросу
19
SPRING,SUSP.-RH (.452)-PTD BLK art. 0704-944
По запросу
20
Ролик гусеницы 162х25 Arctic Cat (снят с производства) art. 0604-051
По запросу
21
Подшипник Arctic Cat art. 0107-598
от 1 397 ₽
22
Ring, Retaining art. 0123-798
По запросу
23
Spacer, Pivot Idler Arm art. 1604-507
По запросу
24
Axle, Powder Metal art. 1604-181
По запросу
25
Шайба Arctic Cat art. 1604-187
от 368 ₽
26
Offset, Arm (Hex) - Assembly (inc. 27) art. 0704-981
По запросу
27
Втулка Arctic Cat art. 1604-202
По запросу
28
Болт 5/16-18 X2.25 Arctic Cat art. 8002-138
от 263 ₽
29
Шайба Arctic Cat art. 8050-242
По запросу
30
Гайка 5/16-18 с юбкой Arctic Cat art. 8040-426
от 221 ₽
31
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
32
Болт art. 8002-224
По запросу
33
SPACER,SHOCK LINK-Z&Y art. 0604-298
По запросу
34
Амортизатор задний Arctic Cat art. 2604-200
По запросу
34
Shock Absorber - Rear Arm (inc. 35-36) (International) art. 2604-382
По запросу
35
Втулка амортизатора Arctic Cat art. 0604-310
По запросу
36
Палец металлический Arctic Cat art. 1604-185
По запросу
37
Screw, Cap art. 8002-227
По запросу
38
Гайка art. 8040-486
По запросу
39
Nut, Hex - Thin Lock art. 8041-486
По запросу
40
Втулка задней подвески Arctic Cat art. 1604-498
от 4 354 ₽
41
Link, Rear Shock art. 0704-929
По запросу
42
Screw, Cap art. 8002-233
По запросу
