модель 2003 года
- Модель Bearcat Widetrack
- Код модели BEARCAT WIDE TRACK (S2003BCFWTUSS)

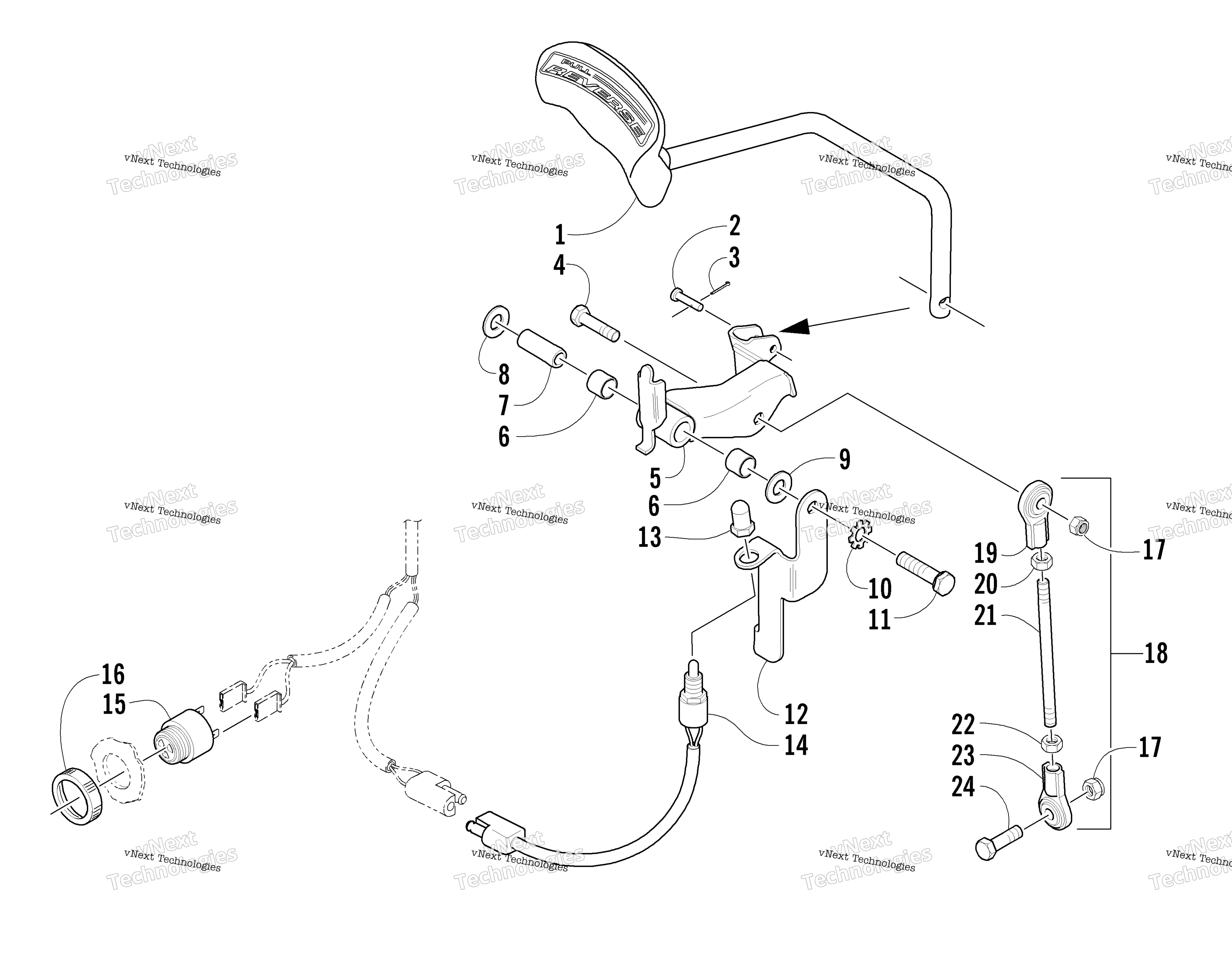

Схема задней передачи SHIFT LEVER ASSEMBLY для BEARCAT WIDE TRACK (S2003BCFWTUSS)
Схема
Детали
Номер
Наименование детали
Цена
1
Lever art. 1602-294
По запросу
2
Штифт Arctic Cat art. 0623-641
от 168 ₽
3
Pin, Cotter art. 0117-868
По запросу
4
Screw, Cap art. 8002-137
По запросу
5
Кронштейн КПП Arctic Cat art. 0702-349
По запросу
6
Bushing art. 0602-844
По запросу
7
Axle art. 0602-853
По запросу
8
WASHER,FLAT- 5/16 X .875 X .063 Z&Y art. 8050-252
По запросу
9
Шайба Arctic Cat art. 8050-247
По запросу
10
Шайба Arctic Cat art. 8053-242
По запросу
11
Screw, Cap art. 8002-140
По запросу
12
BRKT,REV.SWITCH-PTD BLK art. 0702-465
По запросу
13
Колпачок-пыльник включателя Arctic Cat art. 0630-013
от 3 161 ₽
14
Кнопка сигнализации заднего хода Arcic Cat art. 0630-011
от 6 794 ₽
15
Сигнал заднего хода art. 0630-010
По запросу
16
Ring, Retaining art. 0630-017
По запросу
17
Гайка 5/16-18 с юбкой Arctic Cat art. 8040-426
от 221 ₽
18
LINK,SHIFTING-LOWER (inc. 19-23) art. 0702-347
По запросу
19
Rod End - Left-Hand Thread art. 0602-305
По запросу
20
Nut, Hex - Left-Hand Thread art. 0623-260
По запросу
22
Гайка рычага переключения передач Arctic Cat art. 0123-144
от 110 ₽
23
Rod End - Right-Hand Thread art. 0602-322
По запросу
24
SCREW,CAP-HH 5/16-18 X1.00 G5 Z&Y art. 8002-132
По запросу
