модель 2003 года
- Модель Bearcat Widetrack
- Код модели BEARCAT WIDE TRACK (S2003BCFWTUSS)

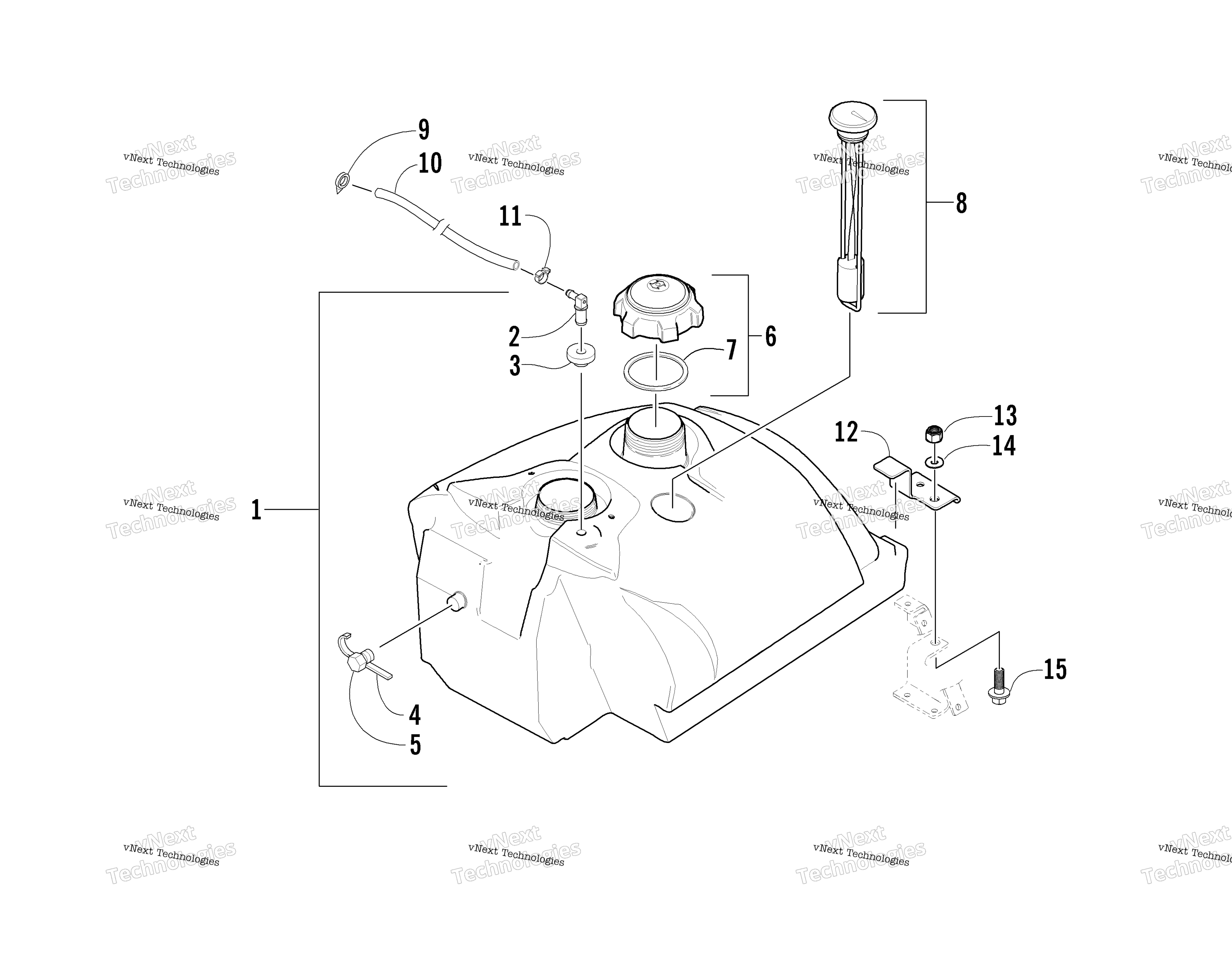

Схема узла топливного бака для BEARCAT WIDE TRACK (S2003BCFWTUSS)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Gas (inc. 2-8) art. 0770-624
По запросу
2
Fitting, Oil Tank art. 1670-494
По запросу
3
Grommet art. 1670-325
По запросу
4
Tape, Teflon art. 0670-289
По запросу
5
Plug, Gas Tank art. 0670-243
По запросу
6
Крышка бензобака art. 0470-541
По запросу
7
Gasket, Gas Tank Cap art. 1670-228
По запросу
8
Gauge, Fuel - Assembly w/Gasket (Press-Fit) art. 1670-524
По запросу
9
Clip, Routing Optional art. 0623-101
По запросу
10
HOSE,GAS 1/4 X100’ art. 0610-015
По запросу
10
HOSE,GAS 1/4 X25’ art. 0610-016
По запросу
11
Хомут Arctic Cat art. 0623-063
от 683 ₽
12
Bracket, Hold-Down - Gas Tank - Left art. 2706-169
По запросу
12
Bracket, Hold-Down - Gas Tank - Right art. 2706-168
По запросу
13
Гайка 5/16-18 с юбкой Arctic Cat art. 8040-426
от 221 ₽
14
Шайба Arctic Cat art. 8050-247
По запросу
15
Болт Arctic Cat art. 8020-130
от 578 ₽
